BTRF5040P人工回砂喷砂房设计方案

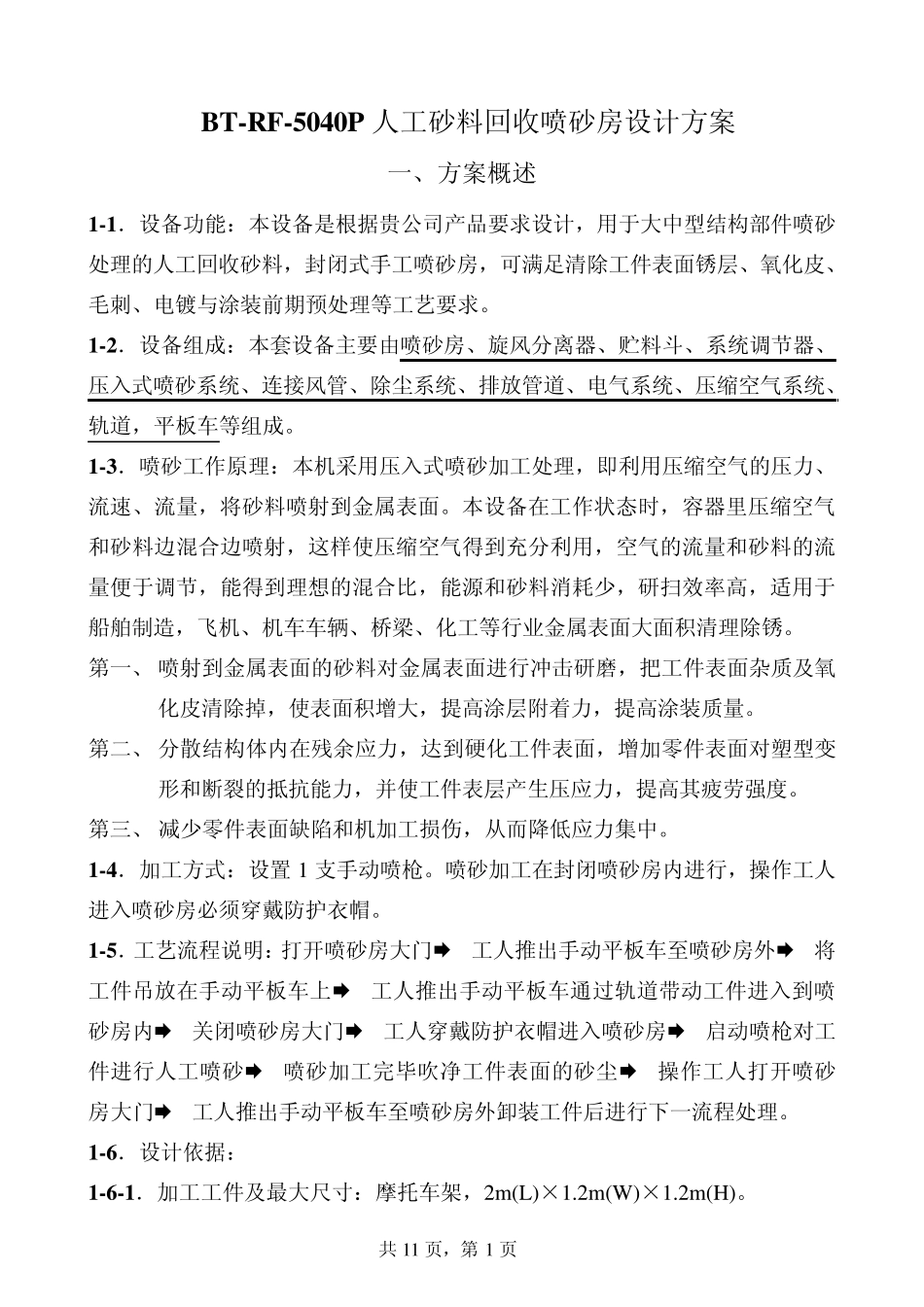

BTRF5040P人工回砂喷砂房设计方案_第1页
1/8

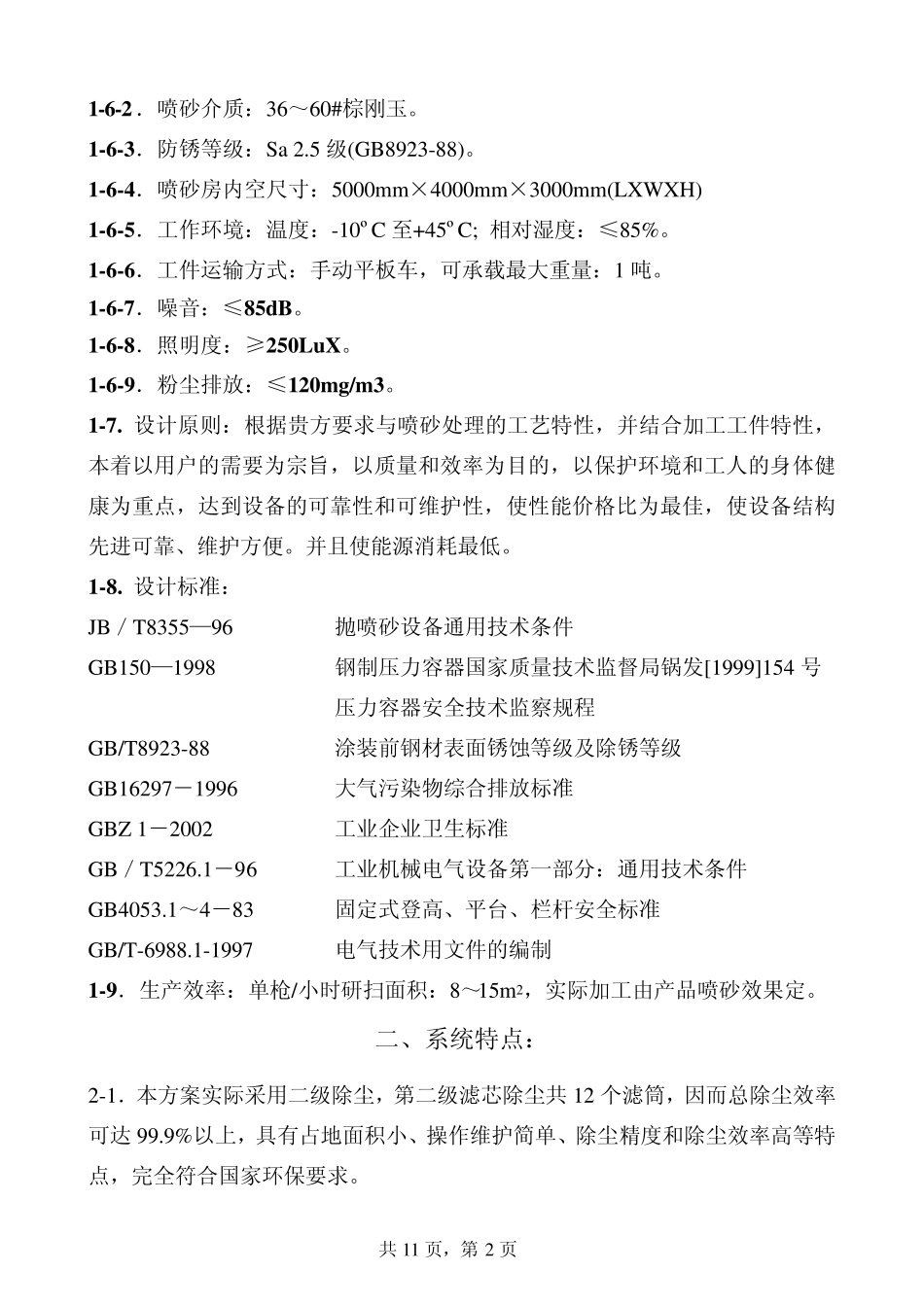

BTRF5040P人工回砂喷砂房设计方案_第2页
2/8

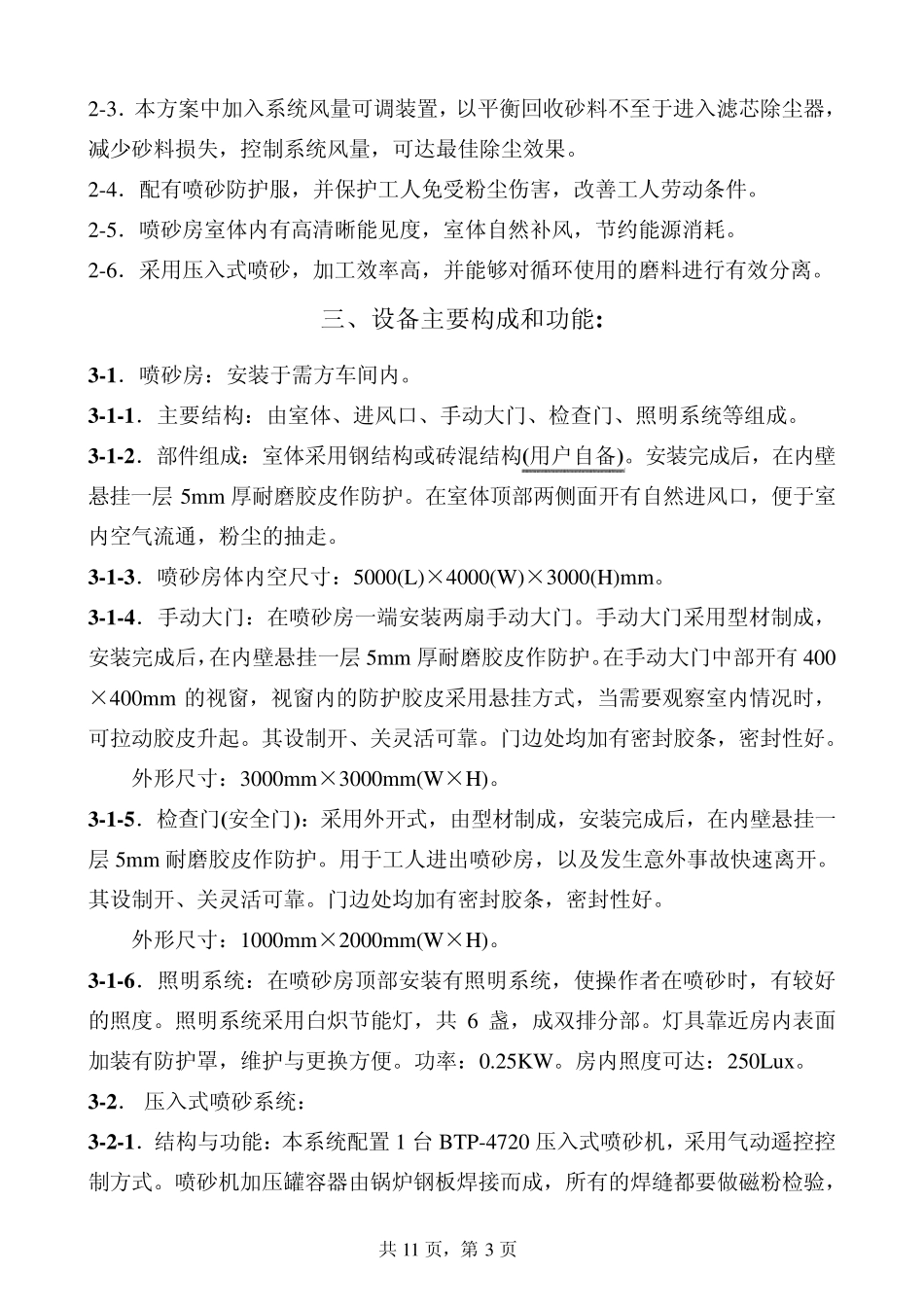

BTRF5040P人工回砂喷砂房设计方案_第3页
3/8
共 11 页,第 1 页 BT-RF-5040P 人工砂料回收喷砂房设计方案 一、方案概述 1-1.设备功能:本设备是根据贵公司产品要求设计,用于大中型结构部件喷砂处理的人工回收砂料,封闭式手工喷砂房,可满足清除工件表面锈层、氧化皮、毛刺、电镀与涂装前期预处理等工艺要求。 1-2.设备组成:本套设备主要由喷砂房、旋风分离器、贮料斗、系统调节器、压入式喷砂系统、连接风管、除尘系统、排放管道、电气系统、压缩空气系统、轨道,平板车等组成。 1-3.喷砂工作原理:本机采用压入式喷砂加工处理,即利用压缩空气的压力、流速、流量,将砂料喷射到金属表面。本设备在工作状态时,容器里压缩空气和砂料边混合边喷射,这样使压缩空气得到充分利用,空气的流量和砂料的流量便于调节,能得到理想的混合比,能源和砂料消耗少,研扫效率高,适用于船舶制造,飞机、机车车辆、桥梁、化工等行业金属表面大面积清理除锈。 第一、 喷射到金属表面的砂料对金属表面进行冲击研磨,把工件表面杂质及氧化皮清除掉,使表面积增大,提高涂层附着力,提高涂装质量。 第二、 分散结构体内在残余应力,达到硬化工件表面,增加零件表面对塑型变形和断裂的抵抗能力,并使工件表层产生压应力,提高其疲劳强度。 第三、 减少零件表面缺陷和机加工损伤,从而降低应力集中。 1-4.加工方式:设置1 支手动喷枪。喷砂加工在封闭喷砂房内进行,操作工人进入喷砂房必须穿戴防护衣帽。 1-5.工艺流程说明:打开喷砂房大门 工人推出手动平板车至喷砂房外 将工件吊放在手动平板车上 工人推出手动平板车通过轨道带动工件进入到喷砂房内 关闭喷砂房大门 工人穿戴防护衣帽进入喷砂房 启动喷枪对工件进行人工喷砂 喷砂加工完毕吹净工件表面的砂尘 操作工人打开喷砂房大门 工人推出手动平板车至喷砂房外卸装工件后进行下一流程处理。 1-6.设计依据: 1-6-1.加工工件及最大尺寸:摩托车架,2m(L)×1.2m(W)×1.2m(H)。 共11 页,第2 页 1-6-2.喷砂介质:36~60#棕刚玉。 1-6-3.防锈等级:Sa 2.5 级(GB8923-88)。 1-6-4.喷砂房内空尺寸:5000m m ×4000m m ×3000m m (LXWXH) 1-6-5.工作环境:温度:-10ºC 至 +45ºC; 相 对 湿 度:≤ 85%。 1-6-6.工件 运 输 方 式 :手 动 平 板 车 ,可 承 载 最 大 重 量 :1 吨 。 1-6-7.噪 音 :≤ 85dB。 1-6-8.照 明 度:≥ 250LuX。 1-6-9...
