BTS和BSC硬件结构与原理

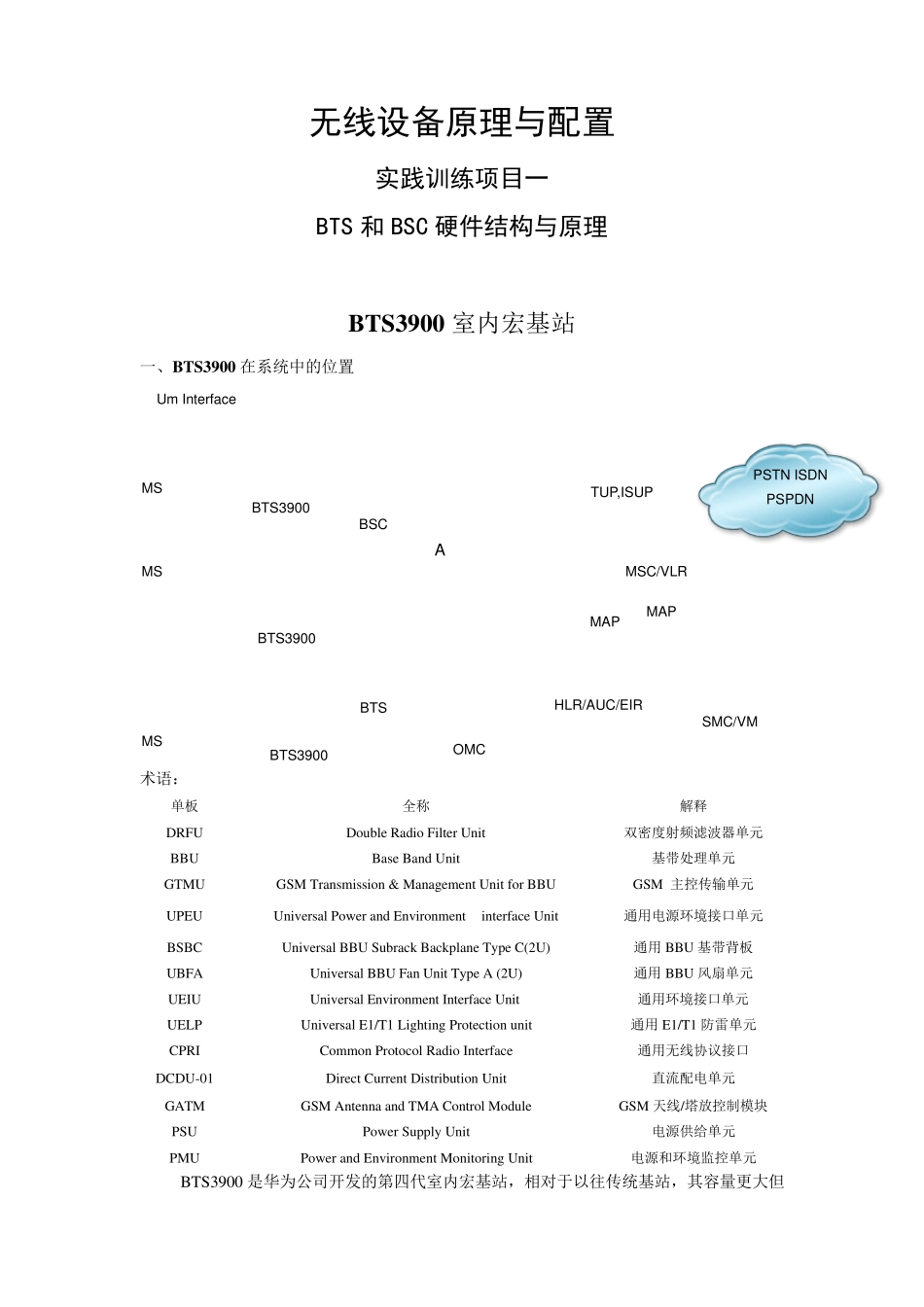

无线设备原理与配置 实践训练项目一 BTS 和 BSC 硬件结构与原理 BTS3900 室内宏基站 一、BTS3900 在系统中的位置 术语： 单板 全称 解释 DRFU Double Radio Filter Unit 双密度射频滤波器单元 BBU Base Band Unit 基带处理单元 GTMU GSM Transmission & Management Unit for BBU GSM 主控传输单元 UPEU Universal Power and Environment interface Unit 通用电源环境接口单元 BSBC Universal BBU Subrack Backplane Type C(2U) 通用 BBU 基带背板 UBFA Universal BBU Fan Unit Type A (2U) 通用 BBU 风扇单元 UEIU Universal Environment Interface Unit 通用环境接口单元 UELP Universal E1/T1 Lighting Protection unit 通用 E1/T1 防雷单元 CPRI Common Protocol Radio Interface 通用无线协议接口 DCDU-01 Direct Current Distribution Unit 直流配电单元 GATM GSM Antenna and TMA Control Module GSM 天线/塔放控制模块 PSU Power Supply Unit 电源供给单元 PMU Power and Environment Monitoring Unit 电源和环境监控单元 BTS3900 是华为公司开发的第四代室内宏基站，相对于以往传统基站，其容量更大但 PSTN ISDN PSPDN Um Interface BTS3900 BTS3900 BTS3900 BTS OMC HLR/AUC/EIR BSC MSC/VLR SMC/VM A MAP MAP TUP,ISUP MS MS MS 体积更小、性能更好且运维成本更低、集成度更高且模块更小，代表了GSM 基站的未来发展方向。 二、BTS3900 机柜外形  机柜尺寸: 900m m （高）×600m m （宽）×450m m （深）  底座尺寸: 40m m （高）×600m m （宽）×420m m （深）  重量: 57kg(空) /142kg(满配置) - 48VDC 单机柜满配置示意图 功能模块 说明 DRFU 功能模块，主要完成基带信号及射频信号的处理。 BBU 室内单元，提供与 BSC 的物理接口，同时提供与 DRFU 的物理接口，集中管理整个基站系统，包括操作维护和信令处理，并提供系统时钟。 GATM GATM 模块为天线和塔放控制模块。模块为选配模块 FAN FAN 模块即风扇盒模块，为机柜通风散热。一个 FAN 模块内有 4 个独立的风扇。 DCDU-01 DCDU-01 模块为配电单元，提供-48V DC/-24V 直流输出 三、BTS3900 逻辑结构 四、BTS3900 硬件组成 包括:  BBU  DRFU  DCDU-01  G...
