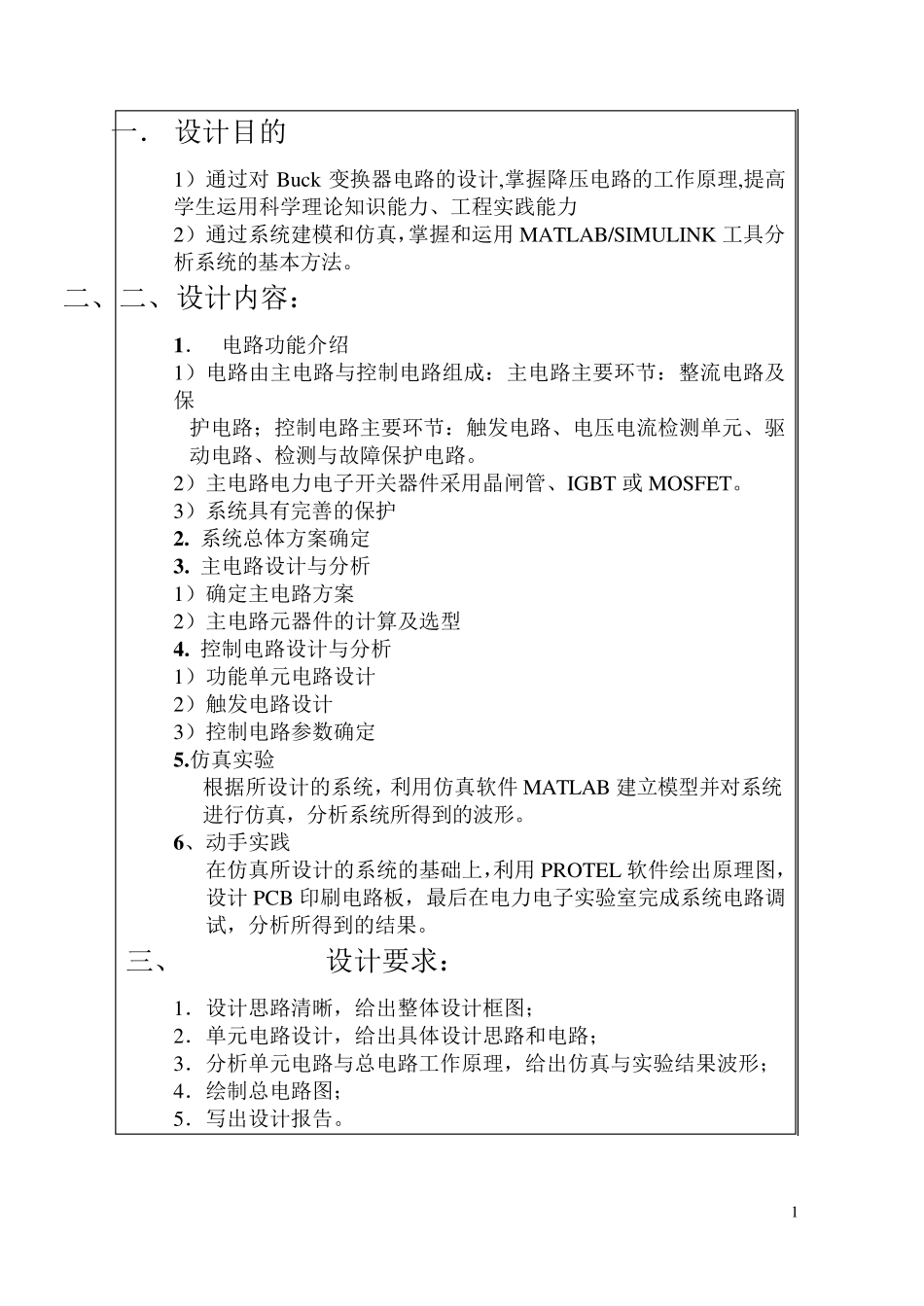

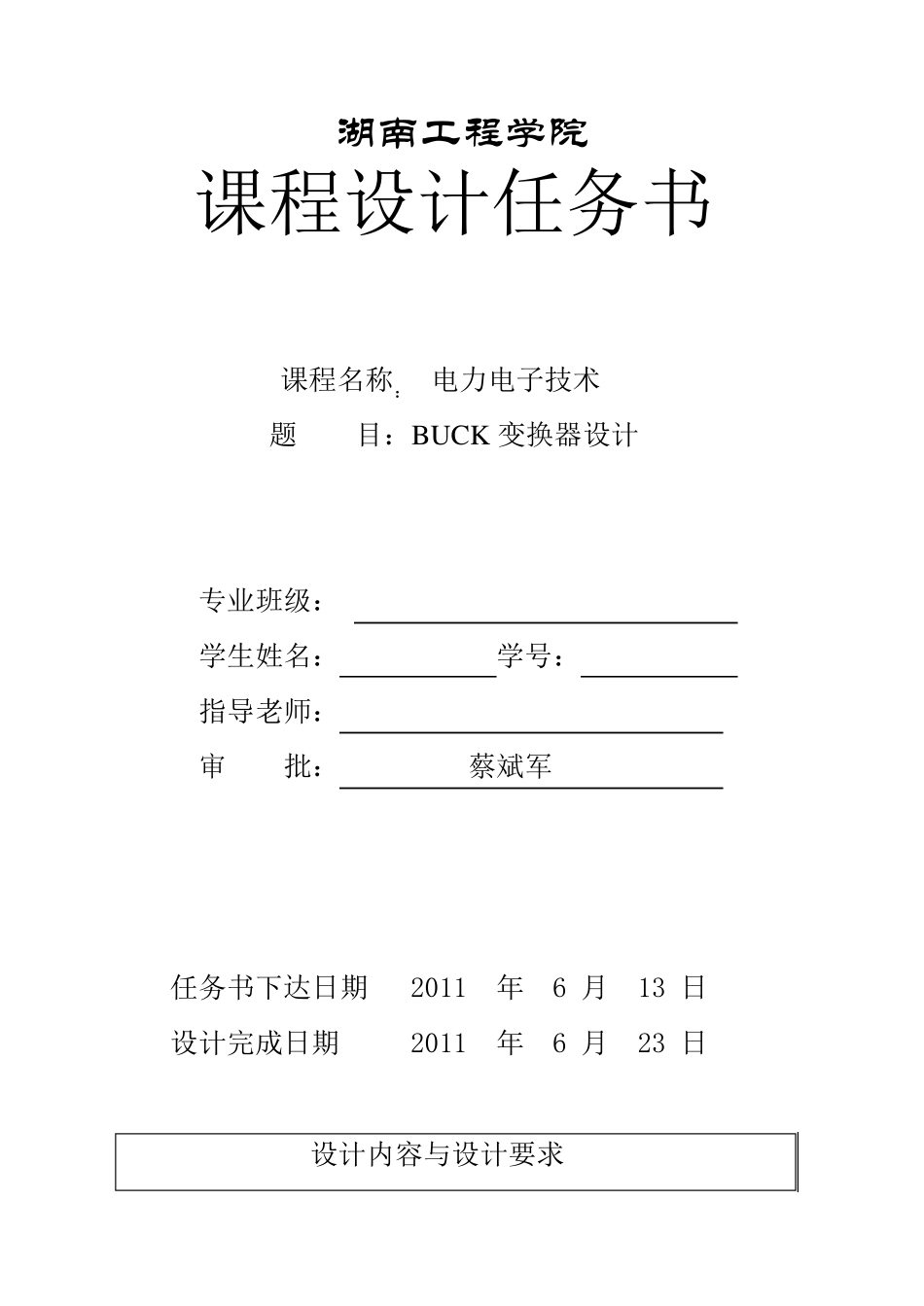

湖南工程学院 课程设计任务书 课程名称： 电力电子技术 题 目：BUCK 变换器设计 专业班级： 学生姓名： 学号： 指导老师： *** 审 批： 蔡斌军 任务书下达日期 2011 年 6 月 13 日 设计完成日期 2011 年 6 月 23 日 设计内容与设计要求 1 一． 设计目的 1）通过对Buck 变换器电路的设计,掌握降压电路的工作原理,提高学生运用科学理论知识能力、工程实践能力 2）通过系统建模和仿真，掌握和运用MATLAB/SIMULINK 工具分析系统的基本方法。 二、二、设计内容： 1 ． 电路功能介绍 1）电路由主电路与控制电路组成：主电路主要环节：整流电路及保 护电路；控制电路主要环节：触发电路、电压电流检测单元、驱动电路、检测与故障保护电路。 2）主电路电力电子开关器件采用晶闸管、IGBT 或 MOSFET。 3）系统具有完善的保护 2 . 系统总体方案确定 3 . 主电路设计与分析 1）确定主电路方案 2）主电路元器件的计算及选型 4 . 控制电路设计与分析 1）功能单元电路设计 2）触发电路设计 3）控制电路参数确定 5 .仿真实验 根据所设计的系统，利用仿真软件 MATLAB 建立模型并对系统 进行仿真，分析系统所得到的波形。 6 、动手实践 在仿真所设计的系统的基础上，利用PROTEL 软件绘出原理图，设计PCB 印刷电路板，最后在电力电子实验室完成系统电路调试，分析所得到的结果。 三、 设计要求： 1．设计思路清晰，给出整体设计框图； 2．单元电路设计，给出具体设计思路和电路； 3．分析单元电路与总电路工作原理，给出仿真与实验结果波形； 4．绘制总电路图； 5．写出设计报告。 2 主要设计条件 1 ． 设计依据主要参数 设直流电源电压为2 71 0 %EV，输出电压1 5RUV，最大输出功率为1 2 0 W ，最小功率为1 0 W 。 晶 体 管 导 通 饱 和 电阻 为0 .2satR ，保证整个工作范围内电感电流连续，输出纹波电压1 0 0oUmV。利用仿真软件搭建系统模型；在电力电子实验室对系统进行实验验证。 2 . 可提供实验与仿真条件 说明书格式 1 ． 课程设计封面； 2 ． 任务书； 3 ． 说明书目录； 3 4． 设计总体思路，基本原理和框图（总电路图）； 5． 单元电路设计（各单元电路图）； 6． 故障分析与电路改进、实验及仿真等。 7． 总结与体会； 8． 附录（完整的总电路图）； 9． 参考文献； 10、课程设计成绩评分表 进 度...
