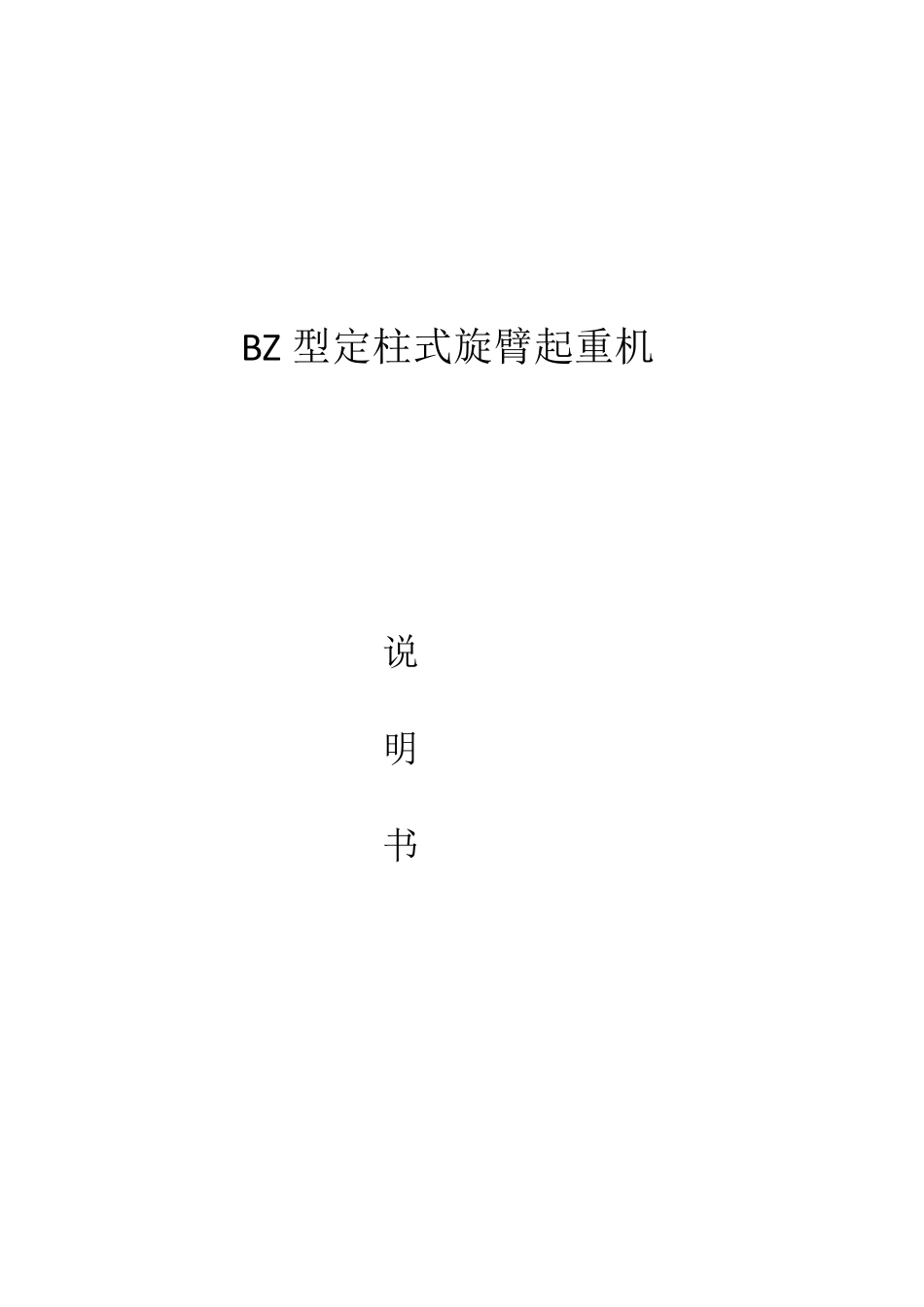

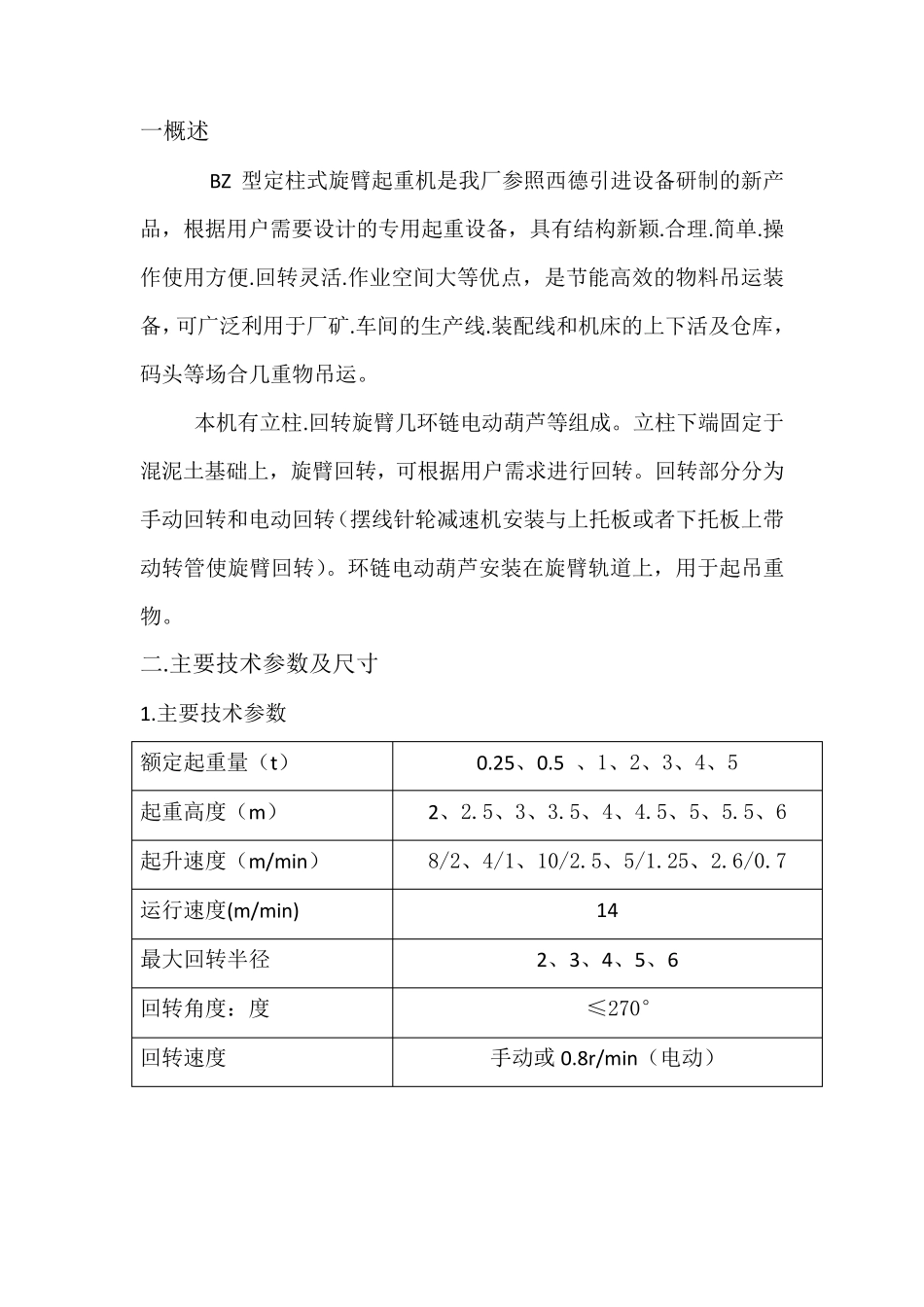

BZ 型定柱式旋臂起重机 说 明 书 目录 一. 应用范围及结构概述 二. 主要技术参数及尺寸 三. 结构及操作 四. 吊运 五. 安装 六. 试车 七. 使用维护 八. 附件 一 概 述 BZ 型 定 柱 式 旋 臂 起 重 机 是 我 厂 参 照 西 德 引 进 设 备 研 制 的 新 产品 ， 根 据 用 户 需 要 设 计 的 专 用 起 重 设 备 ， 具 有 结 构 新 颖 .合 理 .简 单 .操作 使 用 方 便 .回 转 灵 活 .作 业 空 间 大 等 优 点 ， 是 节 能 高 效 的 物 料 吊 运 装备 ， 可 广 泛 利 用 于 厂 矿 .车 间 的 生 产 线 .装 配 线 和 机 床 的 上 下 活 及 仓 库 ，码 头 等 场 合 几 重 物 吊 运 。 本 机 有 立 柱 .回 转 旋 臂 几 环 链 电 动 葫 芦 等 组 成 。 立 柱 下 端 固 定 于混 泥 土 基 础 上 ， 旋 臂 回 转 ， 可 根 据 用 户 需 求 进 行 回 转 。 回 转 部 分 分 为手 动 回 转 和 电 动 回 转 （ 摆 线 针 轮 减 速 机 安 装 与 上 托 板 或 者下 托 板 上 带动 转 管使 旋 臂 回 转 ）。 环 链 电 动 葫 芦 安 装 在旋 臂 轨道上 ， 用 于 起 吊 重物 。 二.主要 技术参 数及 尺寸 1.主要 技术参 数 额定 起 重 量（ t） 0.25、0.5 、1、2、3、4、5 起 重 高 度（ m） 2、2.5、3、3.5、4、4.5、5、5.5、6 起 升速 度（ m/min） 8/2、4/1、10/2.5、5/1.25、2.6/0.7 运 行 速 度(m/min) 14 最大 回 转 半径 2、3、4、5、6 回 转 角度：度 ≤270° 回 转 速 度 手 动 或 0.8r/min（ 电 动 ） 2 .环 链 电 动 葫 芦 的 性 能 参 数 及 尺 寸 ： 见 附 带 的 电 动 葫 芦 《 使 用 维 护 说 明 书 》。 三 、 结 构 及 操 作 本 机 主 要 由 立 柱 、 横 梁 、 减 速 机 及 环 链 电 动 葫 芦 4 部 分 组 成 。 环 链 电 动 葫 芦 有 起 重 和 在 横 梁 上 往 复 运 行 的 功 能 。 横 梁 可 有 托 板 上 的 减 速 机 带 动 转 管 运 行 回 转 运 动 。 电 器 部 分 见 附 图 ： 电 气 原 理 几 电...
