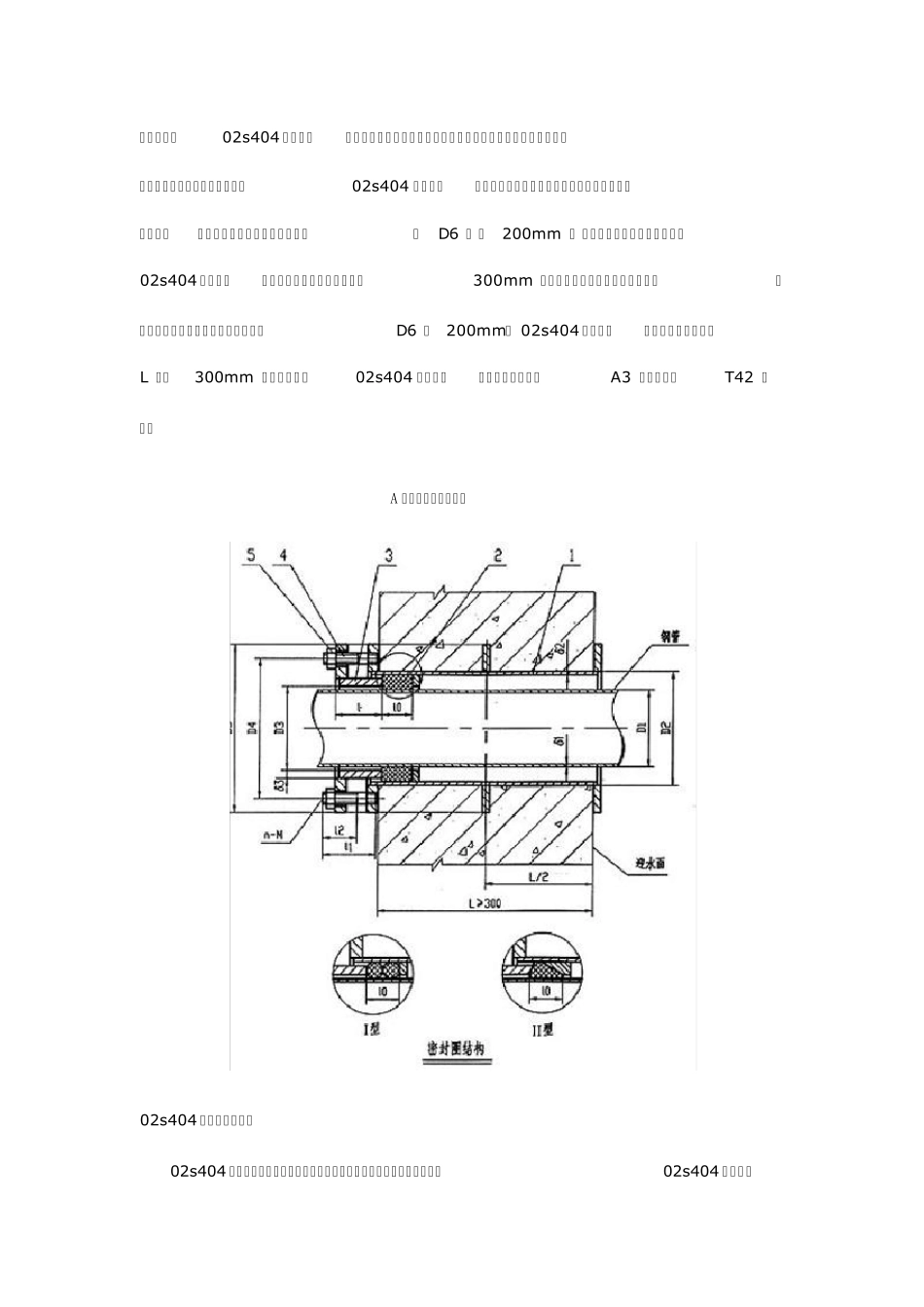

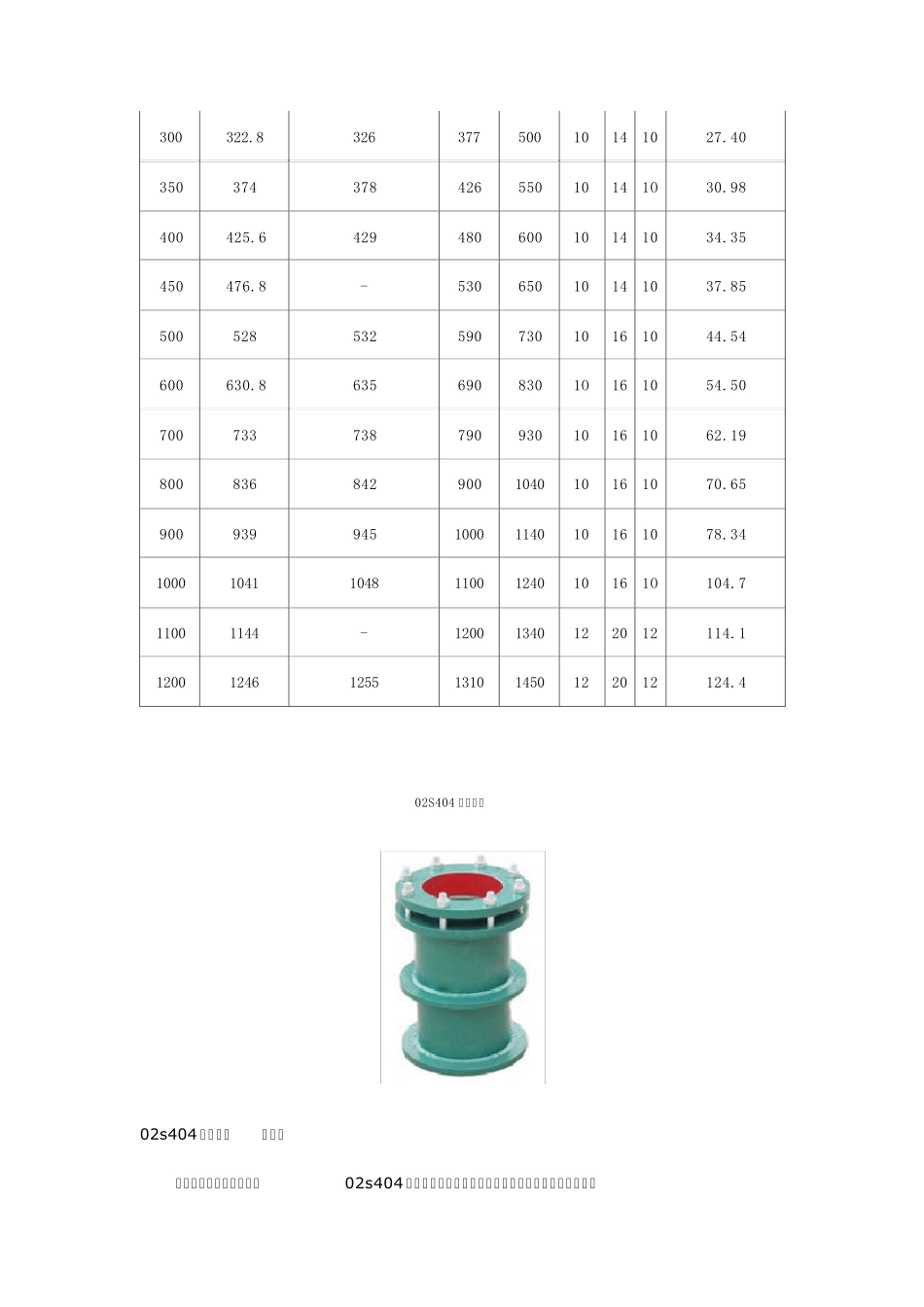

B 型刚性防水套管 适用范围: 钢性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建 )筑物,对于地震设防要求的地区,如采用钢性防水套管,应在进入池壁或建筑物外墙的管道上就近设置柔性连接,B 型钢性防水套管适用于球墨铸铁管。 B 型钢性防水套管尺寸重量表 DN D1 D2 D3 δ b k 重量(kg) 铸铁管 球铸铸铁管 75 93 - 140 250 4 10 4 5.33 100 118 118 168 280 4.5 10 5 6.27 150 169 170 219 330 6 10 6 10.06 200 220 220 273 385 8 12 8 15.90 250 271.6 274 325 435 8 12 8 18.68 300 322.8 326 377 500 10 14 10 27.40 350 374 378 426 550 10 14 1O 30.98 400 425.6 429 480 600 10 14 10 34.35 450 476.8 - 530 650 10 14 10 37.85 500 528 532 590 730 10 16 10 44.54 600 630.8 635 690 830 1O 16 10 54.50 700 733 738 790 930 10 16 10 62.19 800 836 842 900 1040 10 16 10 70.65 900 939 945 1000 1140 10 16 10 78.34 1000 1041 1048 1100 1240 10 16 1O 104.7 1100 1144 - 1200 1340 12 20 12 114.1 1200 1246 1255 1310 1450 12 20 12 124.4 02S404 防水套管 02s404 防水套管说明: 本图尺寸均以毫米来计。02s404 防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。 02s404 防水套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。外层防腐由设计决定。02s404 防水套管穿墙之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围应比翼环直径( D6 ) 大 200mm , 而且必须将套管浇固与墙内。02s404 防水套管穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径( D6 ) 200mm。 02s404 防水套管的材料重量是按墙厚 L 值为 300mm 应另行计算。02s404 防水套管部件焊接材料,用 A3 材料制作, T42 焊接。 A 型钢制柔性防水套管 02s404 防水套管说明: 02s404 防水套管当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵。02s404 防水套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内。 02s404 防水套管穿管处混凝土墙厚应不小于300...
