c++第5章_图形绘制

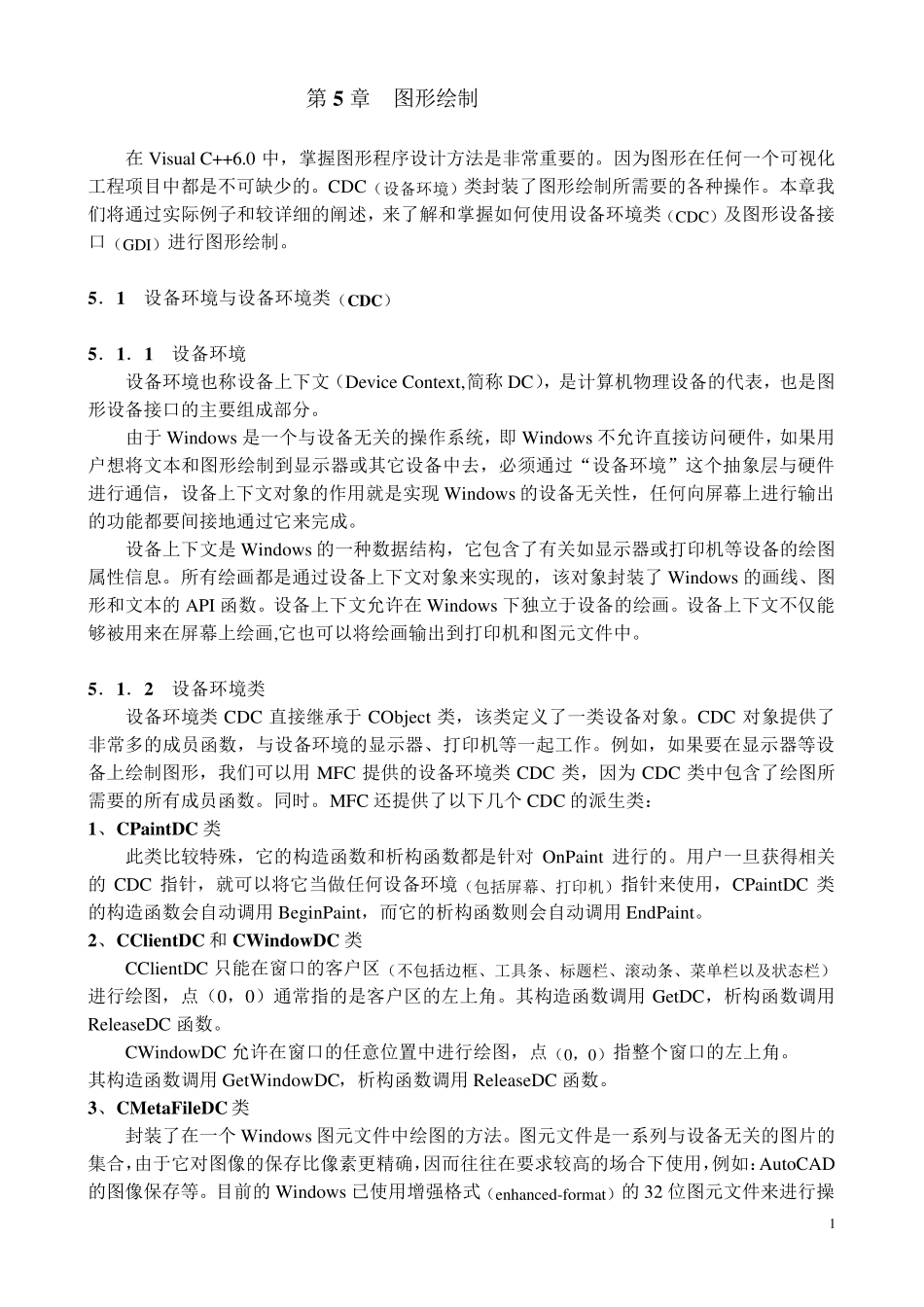

1 第5 章 图形绘制 在Visual C++6.0 中，掌握图形程序设计方法是非常重要的。因为图形在任何一个可视化工程项目中都是不可缺少的。CDC（设备环境）类封装了图形绘制所需要的各种操作。本章我们将通过实际例子和较详细的阐述，来了解和掌握如何使用设备环境类（CDC）及图形设备接口（GDI）进行图形绘制。 5．1 设备环境与设备环境类（CDC） 5．1．1 设备环境 设备环境也称设备上下文（Device Context,简称DC），是计算机物理设备的代表，也是图形设备接口的主要组成部分。 由于Windows 是一个与设备无关的操作系统，即Windows 不允许直接访问硬件，如果用户想将文本和图形绘制到显示器或其它设备中去，必须通过“设备环境”这个抽象层与硬件进行通信，设备上下文对象的作用就是实现 Windows 的设备无关性，任何向屏幕上进行输出的功能都要间接地通过它来完成。 设备上下文是Windows 的一种数据结构，它包含了有关如显示器或打印机等设备的绘图属性信息。所有绘画都是通过设备上下文对象来实现的，该对象封装了Windows 的画线、图形和文本的API 函数。设备上下文允许在Windows 下独立于设备的绘画。设备上下文不仅能够被用来在屏幕上绘画,它也可以将绘画输出到打印机和图元文件中。 5．1．2 设备环境类 设备环境类CDC 直接继承于CObject 类，该类定义了一类设备对象。CDC 对象提供了非常多的成员函数，与设备环境的显示器、打印机等一起工作。例如，如果要在显示器等设备上绘制图形，我们可以用MFC 提供的设备环境类CDC 类，因为CDC 类中包含了绘图所需要的所有成员函数。同时。MFC 还提供了以下几个CDC 的派生类： 1、CPaintDC 类 此类比较特殊，它的构造函数和析构函数都是针对 OnPaint 进行的。用户一旦获得相关的CDC 指针，就可以将它当做任何设备环境（包括屏幕、打印机）指针来使用，CPaintDC 类的构造函数会自动调用BeginPaint，而它的析构函数则会自动调用EndPaint。 2、CClientDC 和CWindow DC 类 CClientDC 只能在窗口的客户区（不包括边框、工具条、标题栏、滚动条、菜单栏以及状态栏）进行绘图，点（0，0）通常指的是客户区的左上角。其构造函数调用GetDC，析构函数调用ReleaseDC 函数。 CWindowDC 允许在窗口的任意位置中进行绘图，点（0，0）指整个窗口的左上角。 其构造函数调用GetWindowDC，析构函数调用ReleaseDC 函数。 3、CMetaFileDC 类 封装了在一个Windows 图元文件中...
