修井机操作规范

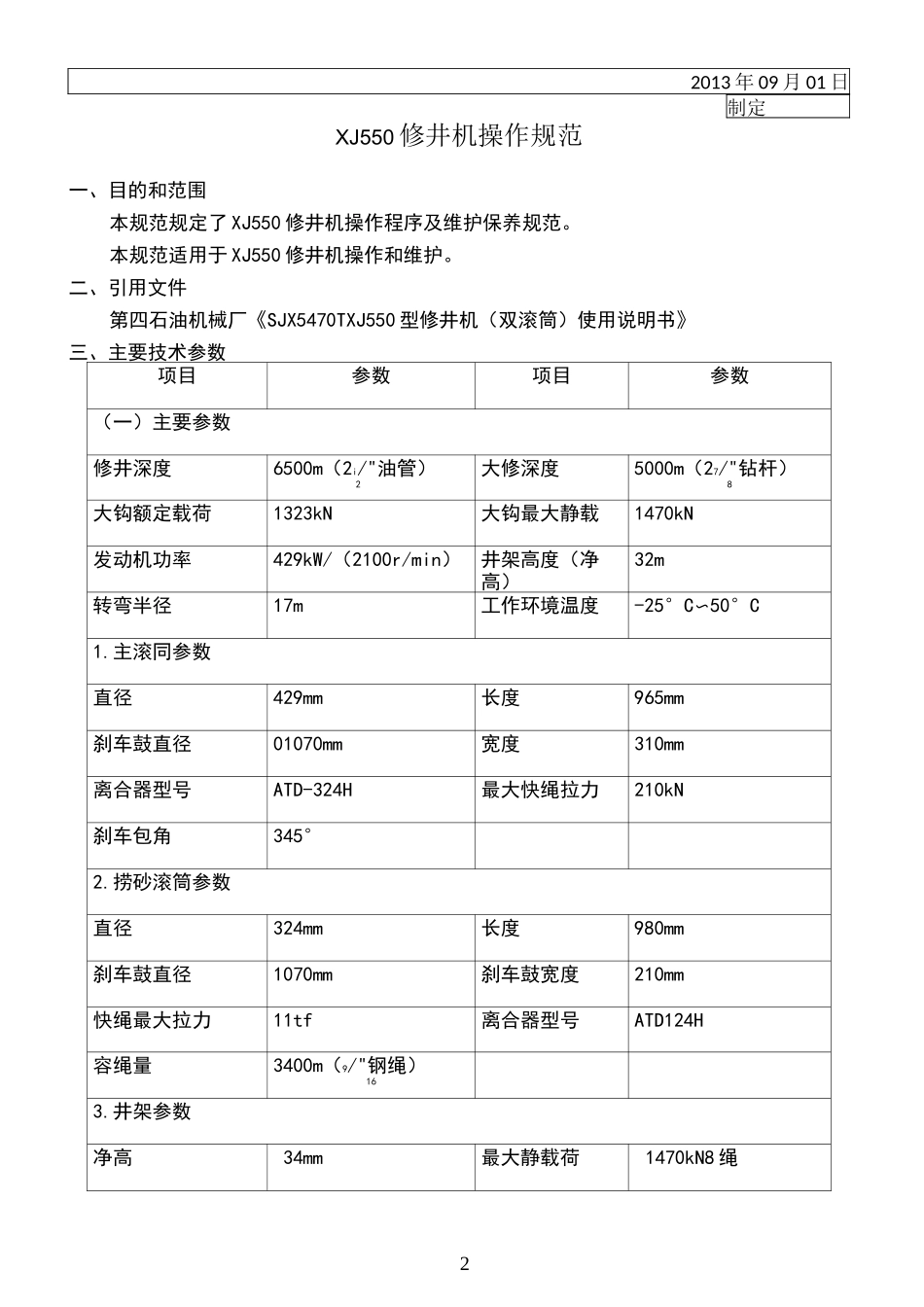

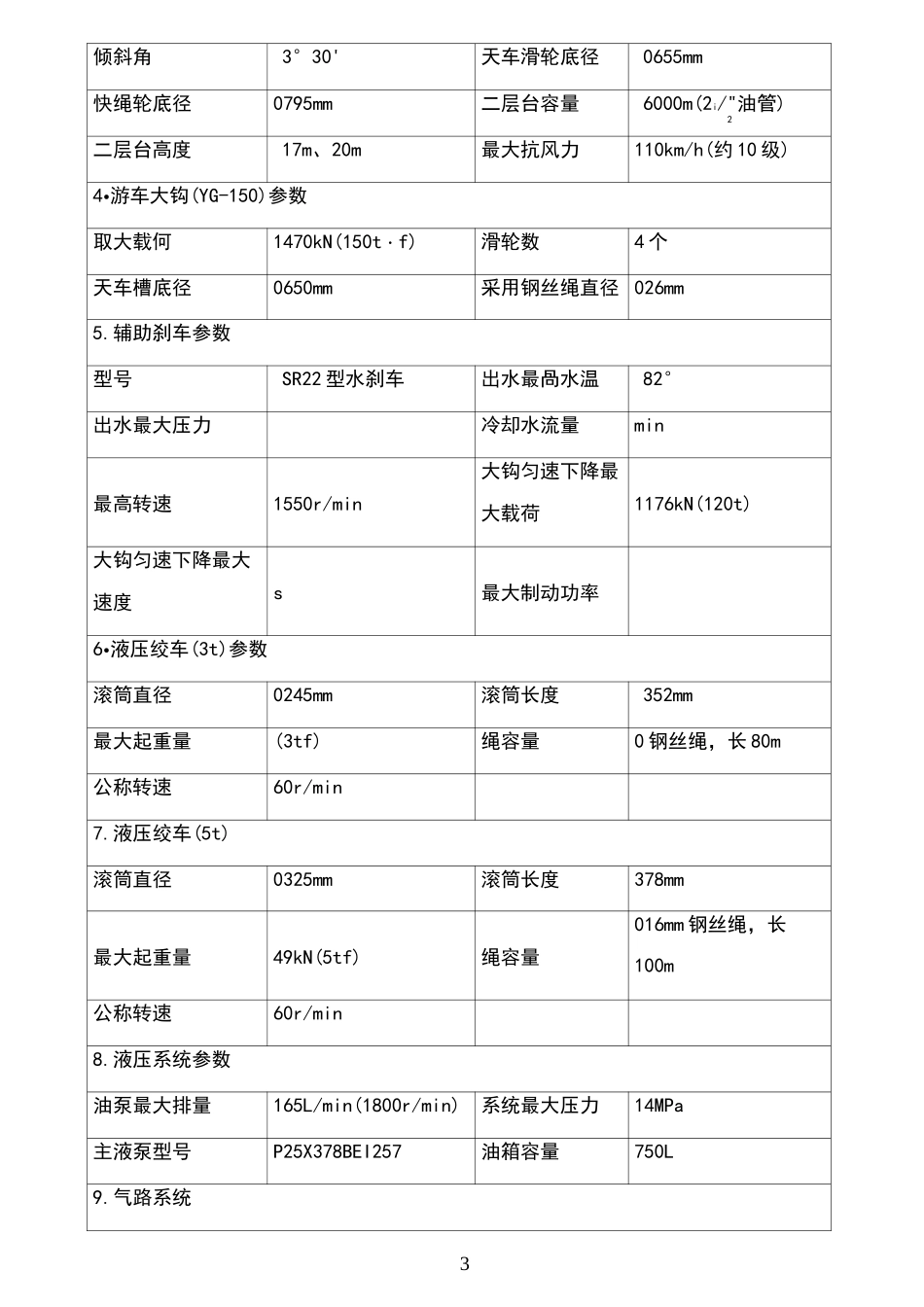

修井机操作规范（共 19 页）-本页仅作为预览文档封面，使用时请删除本页-22013 年 09 月 01 日制定XJ550 修井机操作规范一、目的和范围本规范规定了 XJ550 修井机操作程序及维护保养规范。本规范适用于 XJ550 修井机操作和维护。二、引用文件第四石油机械厂《SJX5470TXJ550 型修井机（双滚筒）使用说明书》三、主要技术参数项目参数项目参数（一）主要参数修井深度6500m（2i/"油管）2大修深度5000m（27/"钻杆）8大钩额定载荷1323kN大钩最大静载1470kN发动机功率429kW/（2100r/min）井架高度（净高）32m转弯半径17m工作环境温度-25°C〜50°C1.主滚同参数直径429mm长度965mm刹车鼓直径01070mm宽度310mm离合器型号ATD-324H最大快绳拉力210kN刹车包角345°2.捞砂滚筒参数直径324mm长度980mm刹车鼓直径1070mm刹车鼓宽度210mm快绳最大拉力11tf离合器型号ATD124H容绳量3400m（9/"钢绳）163.井架参数净高34mm最大静载荷1470kN8 绳3倾斜角3°30'天车滑轮底径0655mm快绳轮底径0795mm二层台容量6000m(2i/"油管)2二层台高度17m、20m最大抗风力110km/h(约 10 级)4•游车大钩(YG-150)参数取大载何1470kN(150t・f)滑轮数4 个天车槽底径0650mm采用钢丝绳直径 026mm5.辅助刹车参数型号SR22 型水刹车出水最咼水温82°出水最大压力冷却水流量min最高转速1550r/min大钩匀速下降最大载荷1176kN(120t)大钩匀速下降最大速度s最大制动功率6•液压绞车(3t)参数滚筒直径0245mm滚筒长度352mm最大起重量(3tf)绳容量0 钢丝绳，长 80m公称转速60r/min7.液压绞车(5t)滚筒直径0325mm滚筒长度378mm最大起重量49kN(5tf)绳容量016mm 钢丝绳，长100m公称转速60r/min8.液压系统参数油泵最大排量165L/min(1800r/min)系统最大压力14MPa主液泵型号P25X378BEI257油箱容量750L9.气路系统4空压机最大排量min工作压力主储气筒容量（二）底盘参数载车驱动型式10X8修井机整机重量 43t最小转弯半径 mR17最大能力车速63km/h限定车速45km/h1.发动机参数发动机型号卡特彼勒 CAT3412发动机功率429kW(585HP)/2100r/min缸数与排列12 缸 V 型排列缸径与冲程 mm137X152排量 L27压缩比:1冷却方式水冷最大扭矩2•传动箱参数传动箱型号ALLISONS6610HR变矩器型号S6600四、职责要求现场作业人员 7 人。修井机驾驶员 1 人：修井机搬迁运动时修井机行车系统的检查，修井机驾驶及现场修井机的摆放。带班负责人 1 人（队长、副队长或技术员）：进行作业的技术交底；组织危害因...
