C200C220v1.1版本EPON无源光网络系统配置说明(200808)

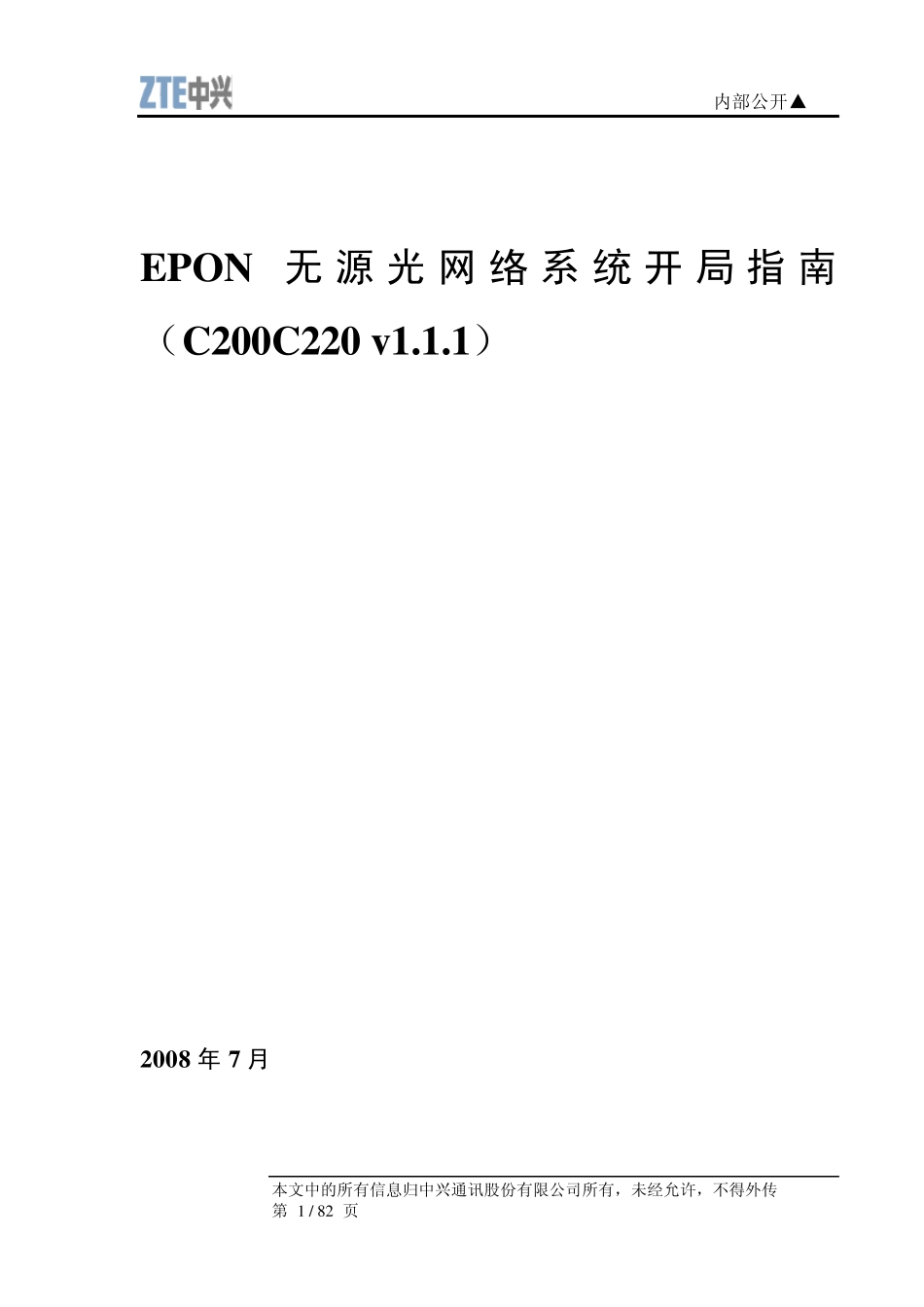

C200C220v1.1版本EPON无源光网络系统配置说明(200808)_第1页
1/82
C200C220v1.1版本EPON无源光网络系统配置说明(200808)_第2页
2/82
C200C220v1.1版本EPON无源光网络系统配置说明(200808)_第3页
3/82
内部公开▲ 本文中的所有信息归中兴通讯股份有限公司所有,未经允许,不得外传 第 1 / 8 2 页 EPON 无源光 网 络 系 统 开 局 指 南(C200C220 v1.1.1) 2008 年 7 月 内部公开▲ 本文中的所有信息归中兴通讯股份有限公司所有,未经允许,不得外传 第 2 / 82 页 1 概述 1.1 组网图 EPON:基于以太网的无源光接入技术。 组网图如下:  OLT(Optical Line Terminal):C200、C220,通常放置在中心机房。  ONU(Optical Netw ork Unit):终端,通常放置在用户侧。  Splitter:无源光分路器。 1.2 ZXPON C200 ZXPON C200 是一款中小容量的无源光接入局端设备,主要功能是提供光纤接入。上联口是GE 光口或10/100/1000Base_T 电接口,连接到宽带网的以太网交换机;用户口是PON 口,每个PON 口通过光分路器可以1 分64,到用户处接EPON 终端(例如D400 或D420)。 注意:采用的光纤必须是单模光纤,多模光纤不能使用。 ZXPON C200 最多可以插入5 个PON 板,每个PON 板4 个PON 口,因此一个C200 最大可支持1280 个(5×4×64)ONU 终端。 内部公开▲ 本文中的所有信息归中兴通讯股份有限公司所有,未经允许,不得外传 第 3 / 82 页 图 1-1 ZXPON C200 外形图  设备体积:132.1mm×482.6mm×325.0mm(Height×Width×Depth)  重量:满配置 25KG  功耗:满配置 200w  供电:双路电源输入,-48V(-38V ~ -57V)  上联 GE 口尾纤类型:LC  PON 口尾纤类型:SC 接收光功率: -1~-24 (1310nm ) 发送光功率: +2~-3 (1490nm )  EPFC(20 公里 PON 板) 接收光功率: -6~-27 (1310nm ) 发送光功率: +7~+2 (1490nm ) 注:C220 除了能力不同外,其它功能基本相同.相关操作可以参考 C200 的说明. 1.3 ONU终端 ONU 终端放在最终用户处。有不支持互通标准和支持互通标准两种。 非互通标准的ONU 常用的有D400 和 D420(V1.0)。D400 支持 4 个 10/100Mb/s自适应电口,D420 支持 4 个 10/100Mb/s 自适应电口和 2 个 POTS 口。 支持互通标准的ONU 常用的有D400A、D420(V2.0)、F401。D400A 支持四个10/100Mb/s 自适应电口,D420(V2.0)支持 4 个 10/100Mb/s 自适应电口和 2 个POTS 口,F401 支持一个 10/100/1000Mb/s 自适应电口。后两种 ONU 可通...
