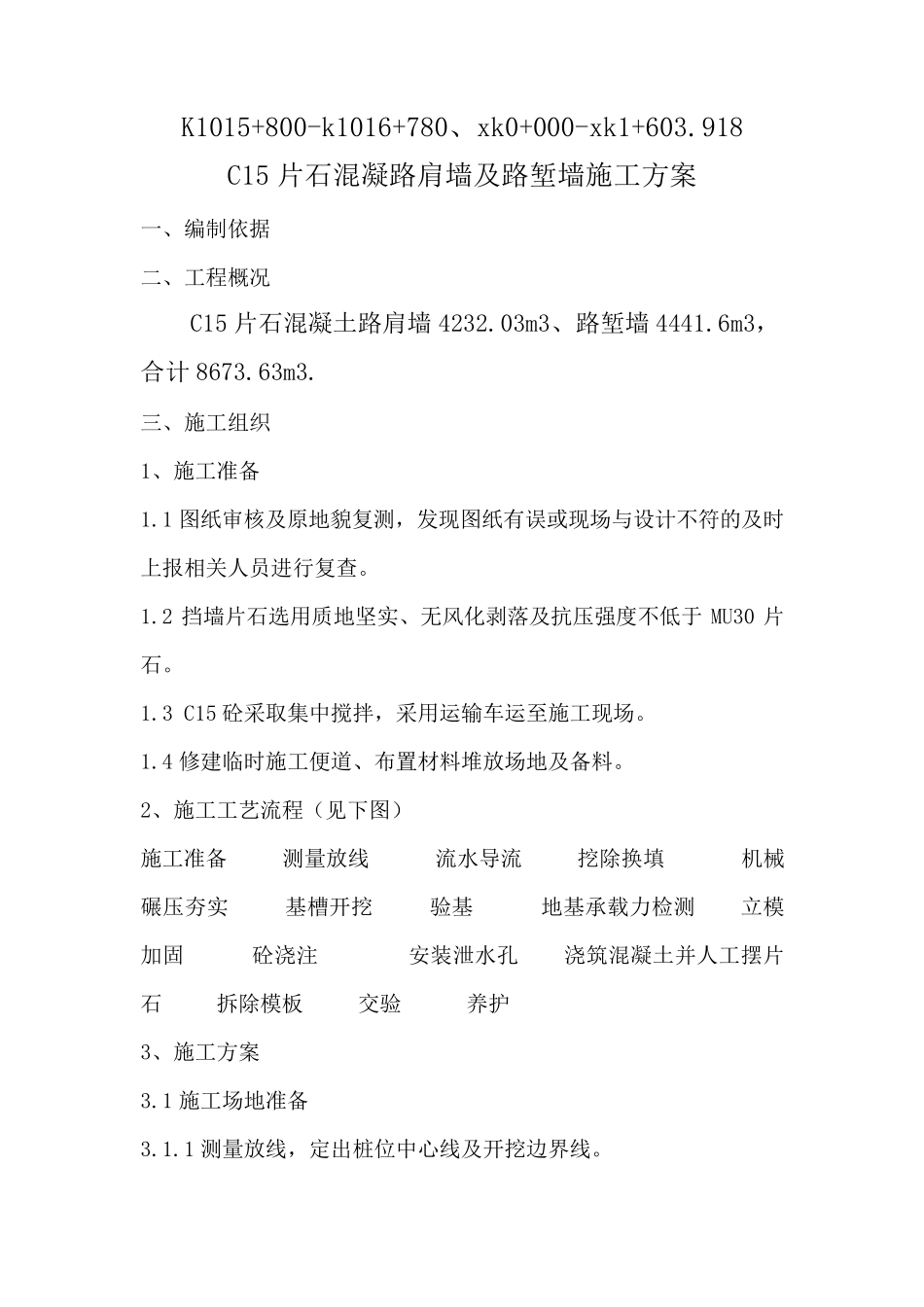

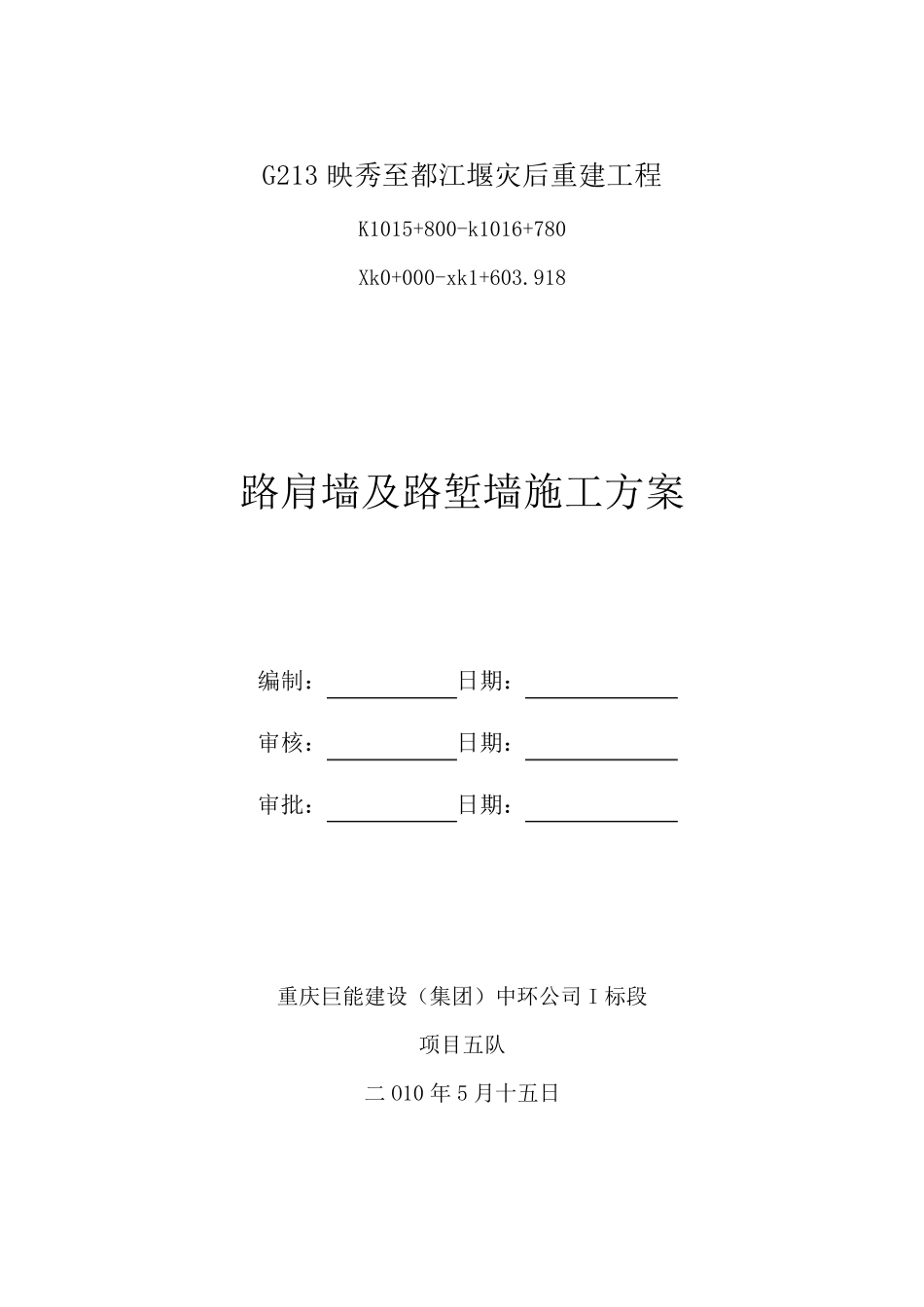

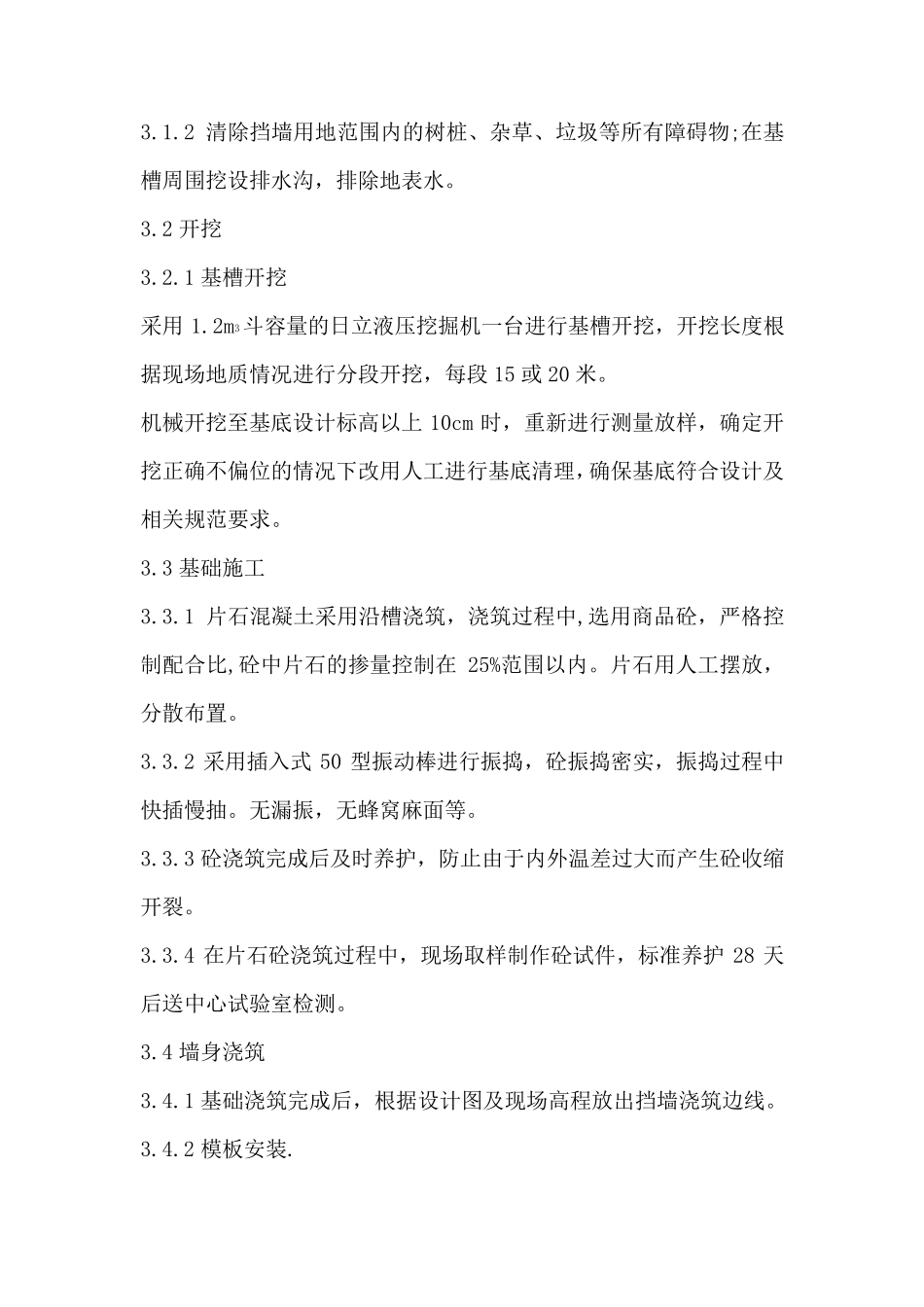

G213 映秀至都江堰灾后重建工程 K1015+800-k1016+780 Xk0+000-xk1+603.918 路肩墙及路堑墙施工方案 编制: 日期: 审核: 日期: 审批: 日期: 重庆巨能建设(集团)中环公司 I 标段 项目五队 二 O10 年 5 月十五日 K1015+800-k1016+780、xk0+000-xk1+603.918 C15 片石混凝路肩墙及路堑墙施工方案 一、编制依据 二、工程概况 C15 片石混凝土路肩墙 4232.03m3、路堑墙 4441.6m3,合计 8673.63m3. 三、施工组织 1、施工准备 1.1 图纸审核及原地貌复测,发现图纸有误或现场与设计不符的及时上报相关人员进行复查。 1.2 挡墙片石选用质地坚实、无风化剥落及抗压强度不低于 MU30 片石。 1.3 C15 砼采取集中搅拌,采用运输车运至施工现场。 1.4 修建临时施工便道、布置材料堆放场地及备料。 2、施工工艺流程(见下图) 施工准备 测量放线 流水导流 挖除换填 机械碾压夯实 基槽开挖 验基 地基承载力检测 立模加固 砼浇注 安装泄水孔 浇筑混凝土并人工摆片石 拆除模板 交验 养护 3、施工方案 3.1 施工场地准备 3.1.1 测量放线,定出桩位中心线及开挖边界线。 3.1.2 清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟,排除地表水。 3.2 开挖 3.2.1 基槽开挖 采用1.2m3斗容量的日立液压挖掘机一台进行基槽开挖,开挖长度根据现场地质情况进行分段开挖,每段 15 或 20 米。 机械开挖至基底设计标高以上 10cm 时,重新进行测量放样,确定开挖正确不偏位的情况下改用人工进行基底清理,确保基底符合设计及相关规范要求。 3.3 基础施工 3.3.1 片石混凝土采用沿槽浇筑,浇筑过程中,选用商品砼,严格控制配合比,砼中片石的掺量控制在 25%范围以内。片石用人工摆放,分散布置。 3.3.2 采用插入式50 型振动棒进行振捣,砼振捣密实,振捣过程中快插慢抽。无漏振,无蜂窝麻面等。 3.3.3 砼浇筑完成后及时养护,防止由于内外温差过大而产生 砼收 缩开裂 。 3.3.4 在片石砼浇筑过程中,现场取 样制作 砼试 件 ,标准 养护28 天后送 中心 试 验 室 检 测。 3.4 墙身 浇筑 3.4.1 基础浇筑完成后,根据设计图 及现场高程放出 挡墙浇筑边 线 。 3.4.2 模 板 安 装 . (1)模板采用胶合木模板,禁止使用有缺角、破损的模板。 (2)保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确; (3)具有足够的强度、刚度和稳...
