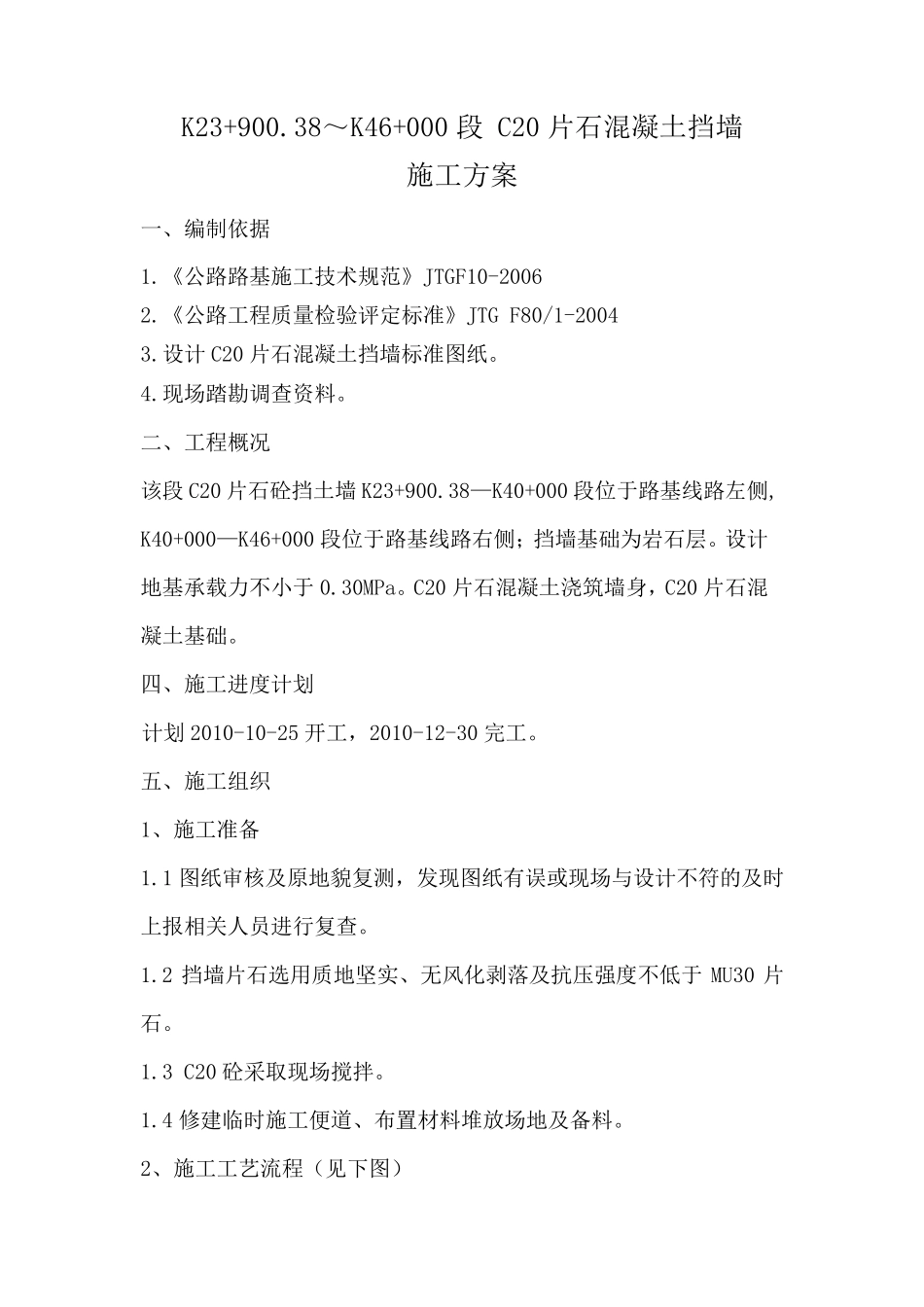

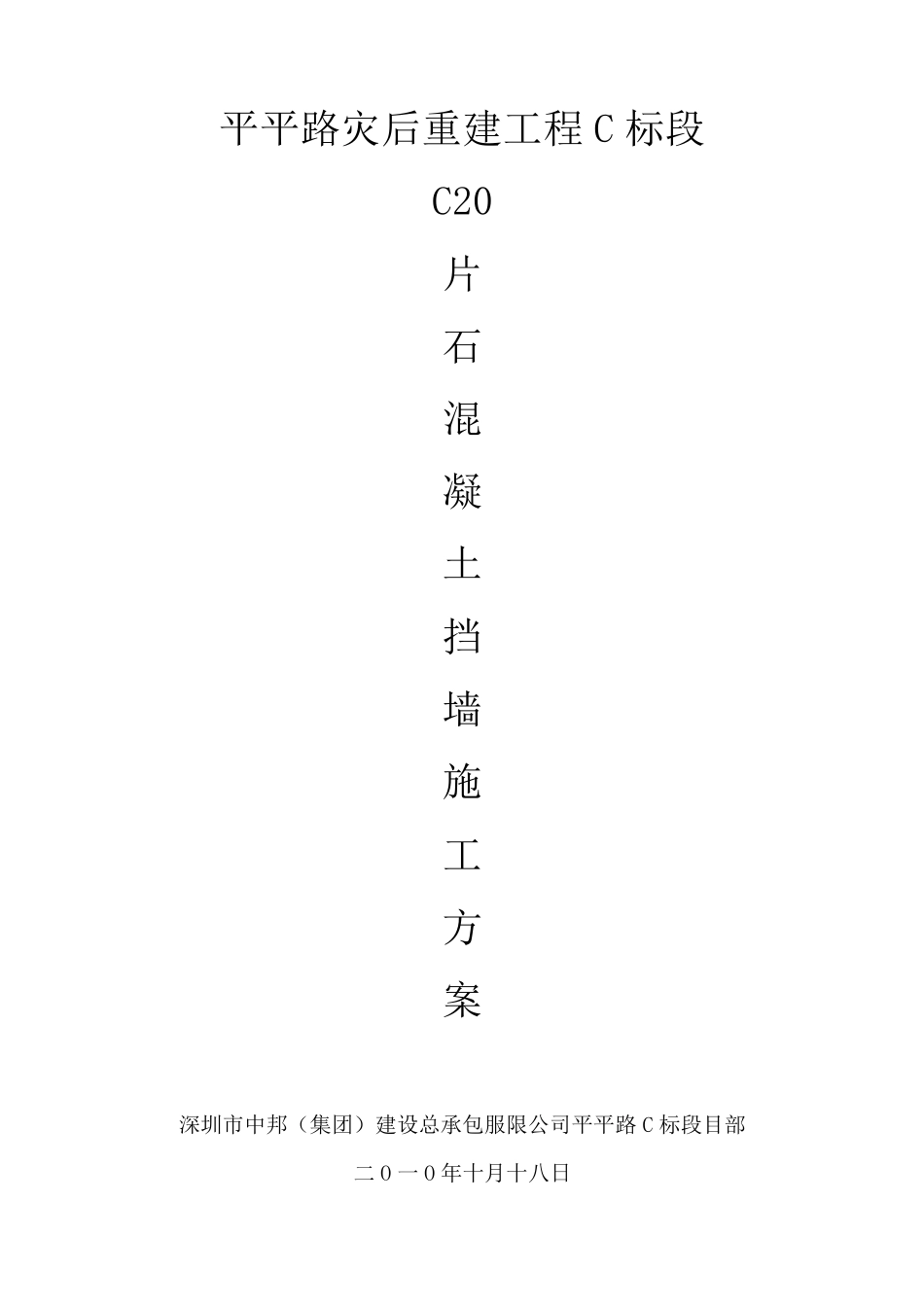

平平路灾后重建工程C 标段 C20 片 石 混 凝 土 挡 墙 施 工 方 案 深圳市中邦(集团)建设总承包服限公司平平路C 标段目部 二O 一 O 年十月十八日 K23+900.38~K46+000 段 C20 片石混凝土挡墙 施工方案 一、编制依据 1.《公路路基施工技术规范》JTGF10-2006 2.《公路工程质量检验评定标准》JTG F80/1-2004 3.设计C20 片石混凝土挡墙标准图纸。 4.现场踏勘调查资料。 二、工程概况 该段C20 片石砼挡土墙K23+900.38—K40+000 段位于路基线路左侧, K40+000—K46+000 段位于路基线路右侧;挡墙基础为岩石层。设计地基承载力不小于 0.30MPa。C20 片石混凝土浇筑墙身,C20 片石混凝土基础。 四、施工进度计划 计划 2010-10-25 开工,2010-12-30 完工。 五、施工组织 1、施工准备 1.1 图纸审核及原地貌复测,发现图纸有误或现场与设计不符的及时上报相关人员进行复查。 1.2 挡墙片石选用质地坚实、无风化剥落及抗压强度不低于 MU30 片石。 1.3 C20 砼采取现场搅拌。 1.4 修建临时施工便道、布置材料堆放场地及备料。 2、施工工艺流程(见下图) 施工准备 测量放线 流水导流 基槽开挖 地基承载力检测 立模加固 安装泄水孔 做滤水层 浇筑混凝土并人工摆片石 拆除模板 养护 3、施工方案 3.1 施工场地准备 3.1.1 测量放线,定出桩位中心线及开挖边界线。 3.1.2 清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟,排除地表水。 3.2 开挖 3.2.1 基槽开挖 采用 1.2m3斗容量的液压挖掘机一台进行基槽开挖,开挖长度根据现场地质情况进行分段开挖,每段 15 或 20 米。 机械开挖至基底设计标高以上 10cm 时,重新进行测量放样,确定开挖正确不偏位的情况下改用人工进行基底清理,确保基底符合设计及相关规范要求。 3.3 基础施工 3.3.1 片石混凝土采用沿槽浇筑,浇筑过程中,选用商品砼,严格控制配合比,砼中片石的掺量控制在 25%范围以内。片石用人工摆放,分散布置。 3.3.2 采用插入式50 型振动 棒 进行振捣 ,砼振捣 密 实 ,振捣 过程中快 插慢 抽 。无 漏 振,无 蜂 窝 麻 面 等。 3.3.3 砼浇筑完 成 后 及时养护,防 止 由 于 内外 温 差 过大 而 产 生 砼收 缩开 裂 。 3.3.4 在 片 石 砼 浇 筑 过 程 中 , 现 场 取 样 制 作 砼 试 件 , 标 准 养 护28 天后 送...
