CAD习题集★经典

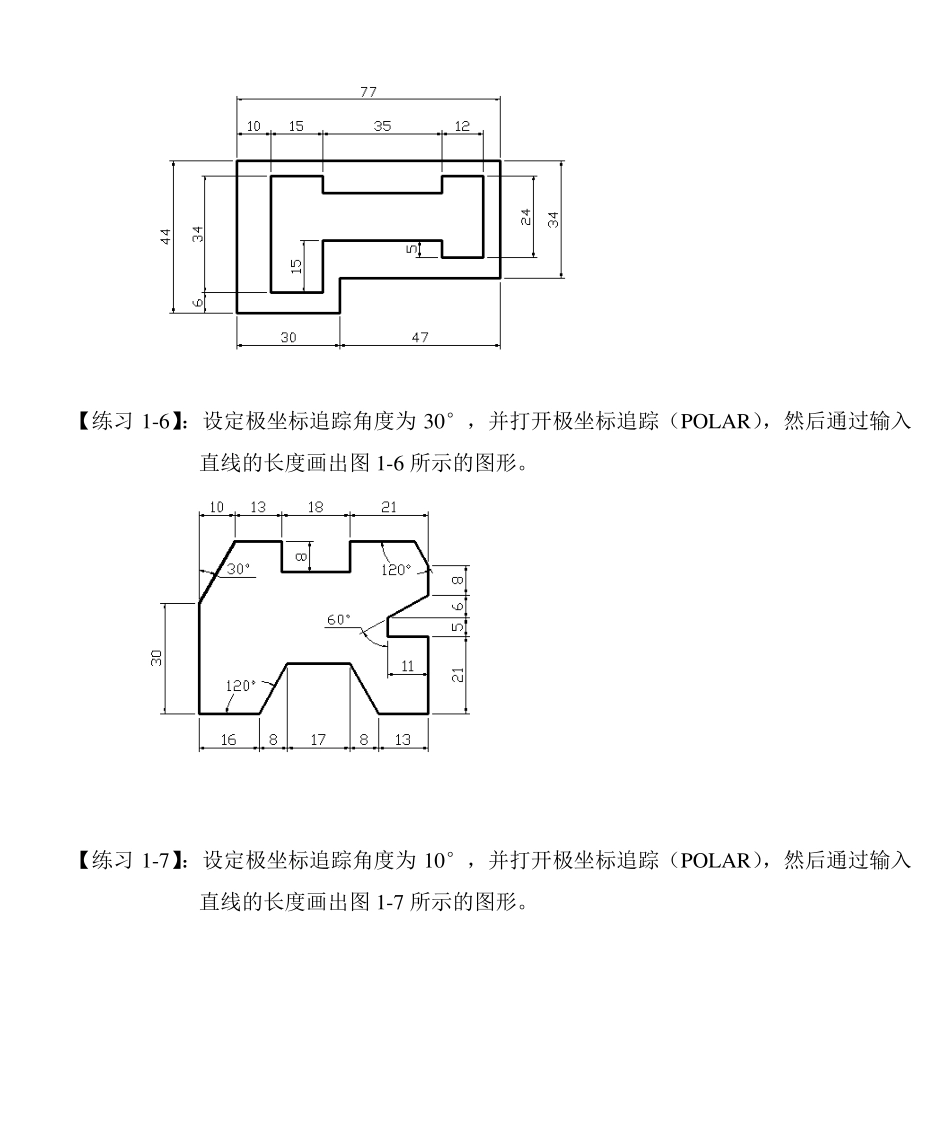

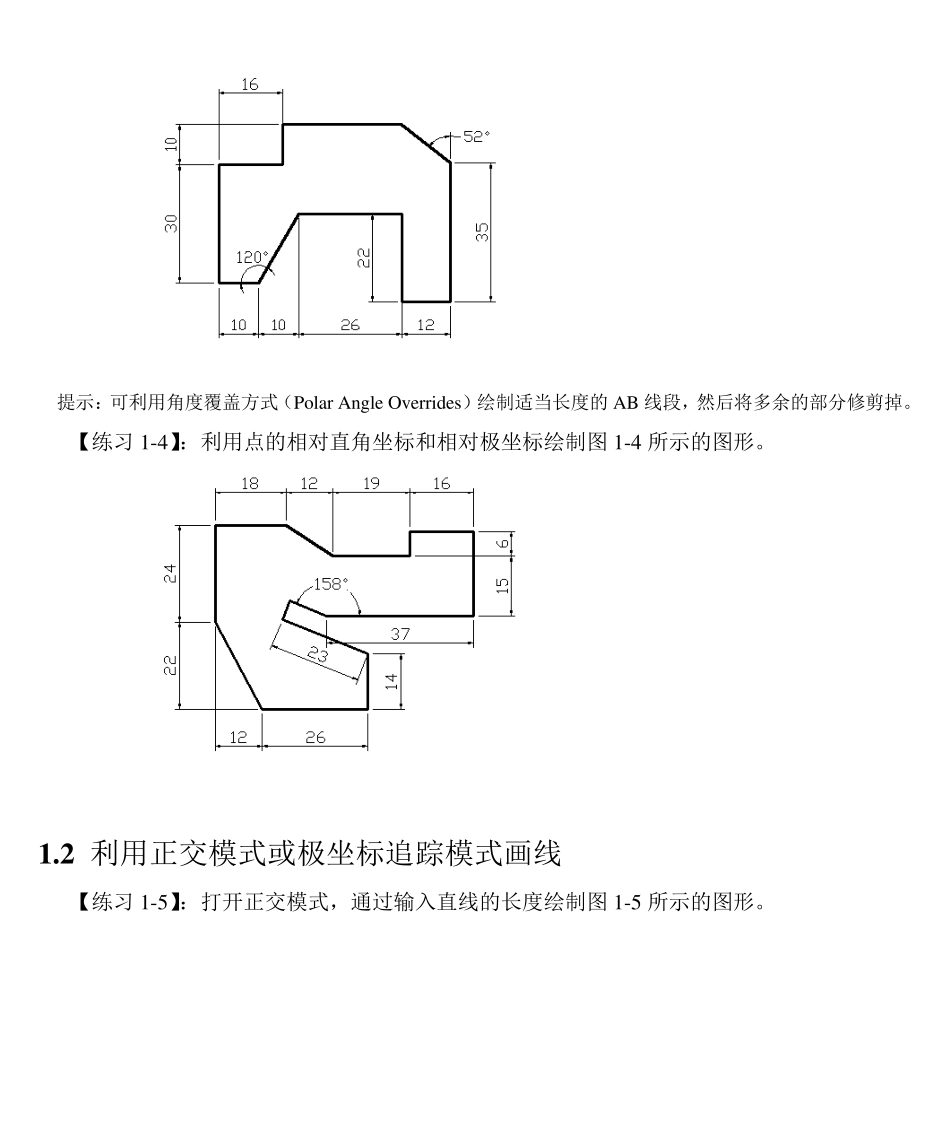

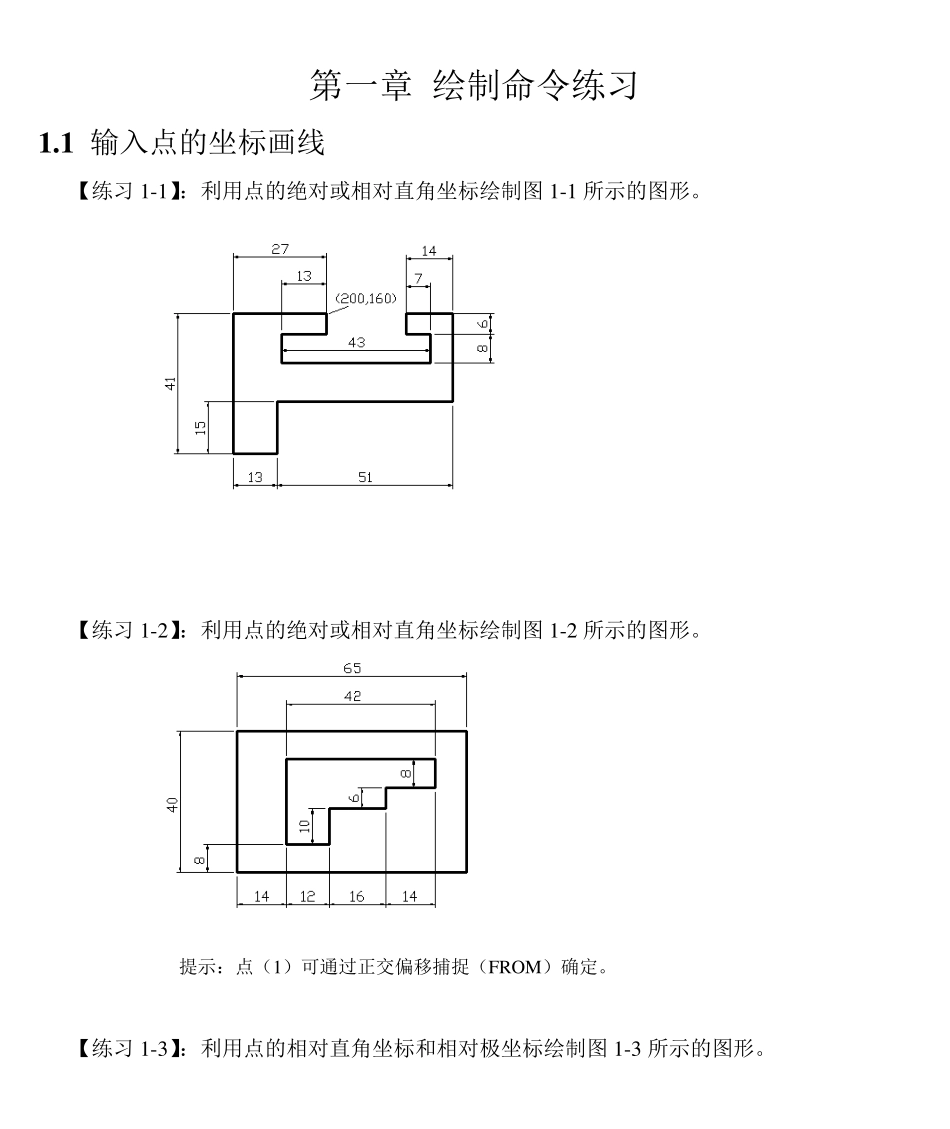

第一章 绘制命令练习 1 .1 输入点的坐标画线 【练习1-1】：利用点的绝对或相对直角坐标绘制图1-1 所示的图形。 【练习1-2】：利用点的绝对或相对直角坐标绘制图1-2 所示的图形。 提示：点（1）可通过正交偏移捕捉（FROM）确定。 【练习1-3】：利用点的相对直角坐标和相对极坐标绘制图1-3 所示的图形。 提示：可利用角度覆盖方式（Polar Angle Overrides）绘制适当长度的AB 线段，然后将多余的部分修剪掉。 【练习 1-4】：利用点的相对直角坐标和相对极坐标绘制图 1-4 所示的图形。 1 .2 利用正交模式或极坐标追踪模式画线 【练习 1-5】：打开正交模式，通过输入直线的长度绘制图 1-5 所示的图形。 【练习1-6】：设定极坐标追踪角度为30°，并打开极坐标追踪（POLAR），然后通过输入直线的长度画出图 1-6 所示的图形。 【练习1-7】：设定极坐标追踪角度为10°，并打开极坐标追踪（POLAR），然后通过输入直线的长度画出图 1-7 所示的图形。 1 .3 使用对象捕捉精确画线 【练习1-8】：打开附盘上的文件“1-8.dw g”，使用LINE 命令并利用对象捕捉将图 1-8 中的左图修改为右图。 【练习1-9】：打开附盘上的文件“1-9.dw g”，使用LINE 命令并利用对象捕捉将图 1-9 中的左图修改为右图。 提示：点（1）、（2）可利用延伸捕捉（EXT）确定。 【练习1-10】：打开附盘上的文件“1-10.dw g”，利用平行捕捉（PAR）及建立临时追踪点（TT）的方法将图 1-10 中的左图修改为右图。 提示：在绘制矩形时，可依次在点（1）、（2）、（3）、（4）处建立临时追踪点。 1 .4 利用自动追踪画线 【练习1-11】：打开附盘上的文件“1-11.dw g”，利用级坐标追踪、自动捕捉及自动追踪功能将图 1-11 中的左图改为右图。 图1-11 利用极坐标追踪、自动捕捉及自动追踪功能画线 【练习1-12】：打开附盘上的文件“1-12.dw g”，利用级坐标追踪、自动捕捉及自动追踪功能将图1-12 中的左图改为右图。 提示：设置极坐标捕捉角度为30°，设定自动捕捉类型为端点（END）、中点（MID）和交点（INT）。 【练习1-13】：打开附盘上的文件“1-13.dw g”，用LINE 命令并结合自动追踪功能（OTRACK）将图1-13 中的左图修改为右图。 提示：设定自动捕捉类型为端点（END）和中点（MID）。画线时，依次在点（1）、（2）、（3）、（4）、 （5）、（6）、（7）处建立追踪参考点。 【练习1-14】：利用极坐标追踪、自动捕捉及自...
