CAD全屏操作命令大全

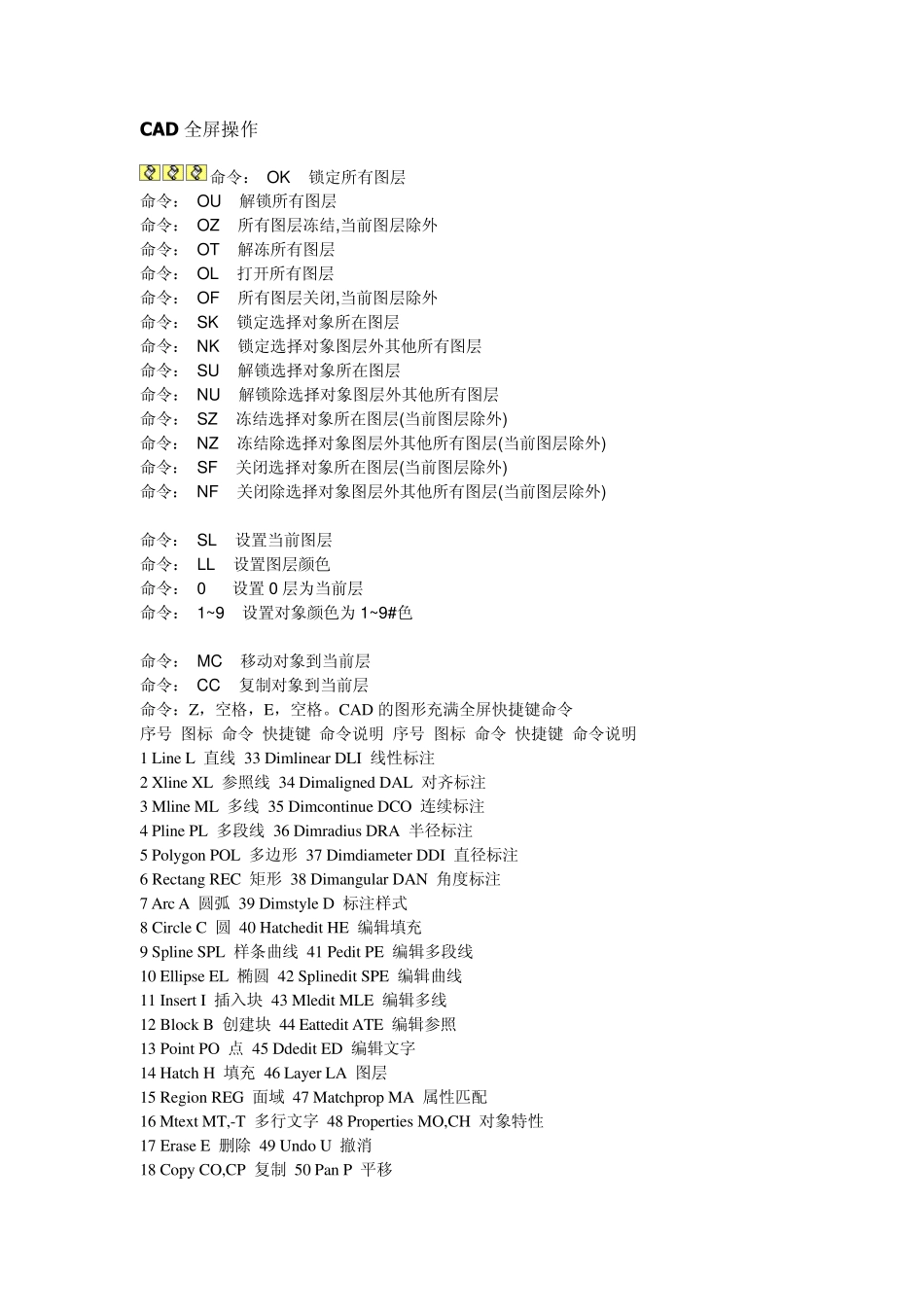

CAD全屏操作命令大全_第1页
1/12

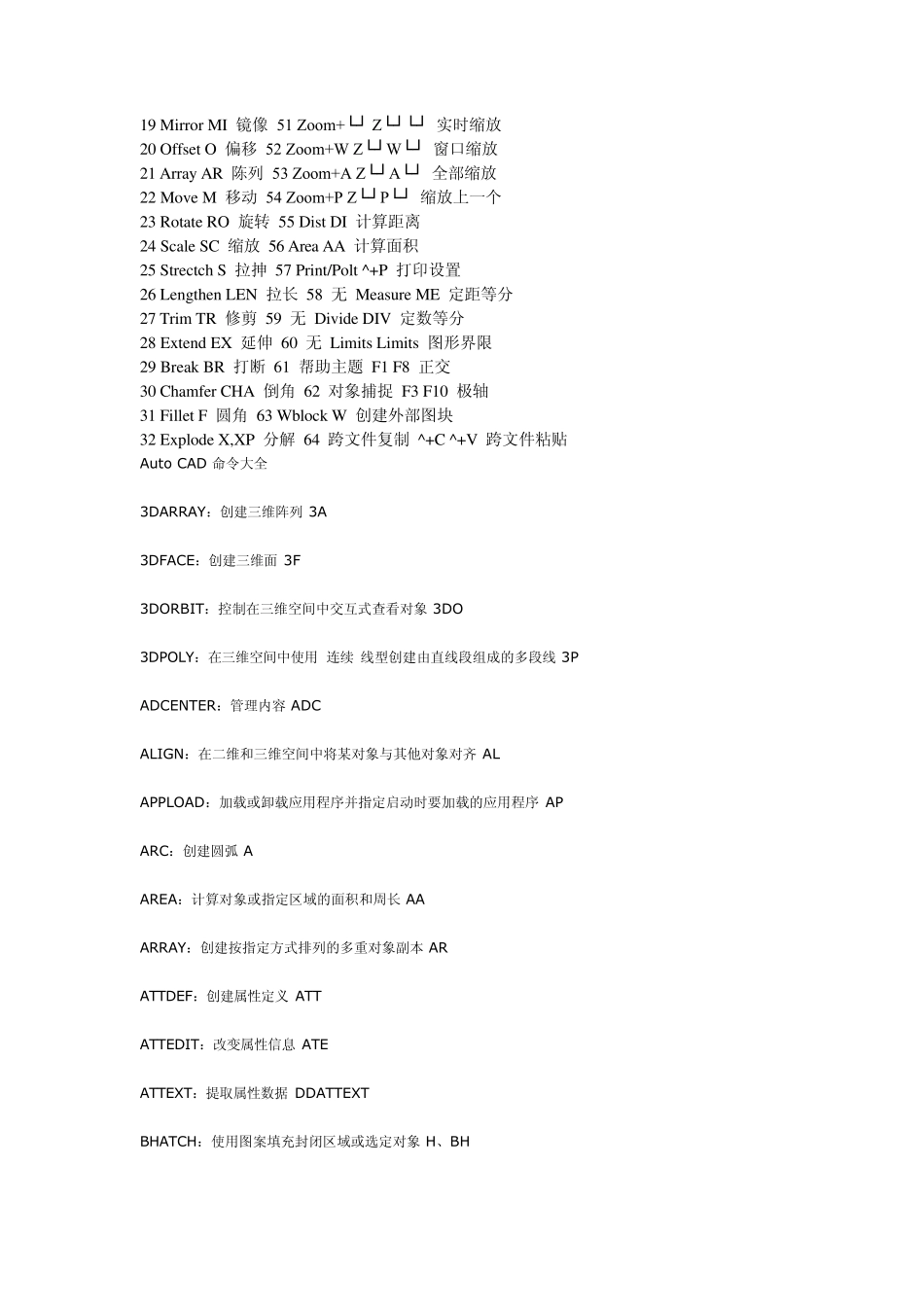

CAD全屏操作命令大全_第2页
2/12

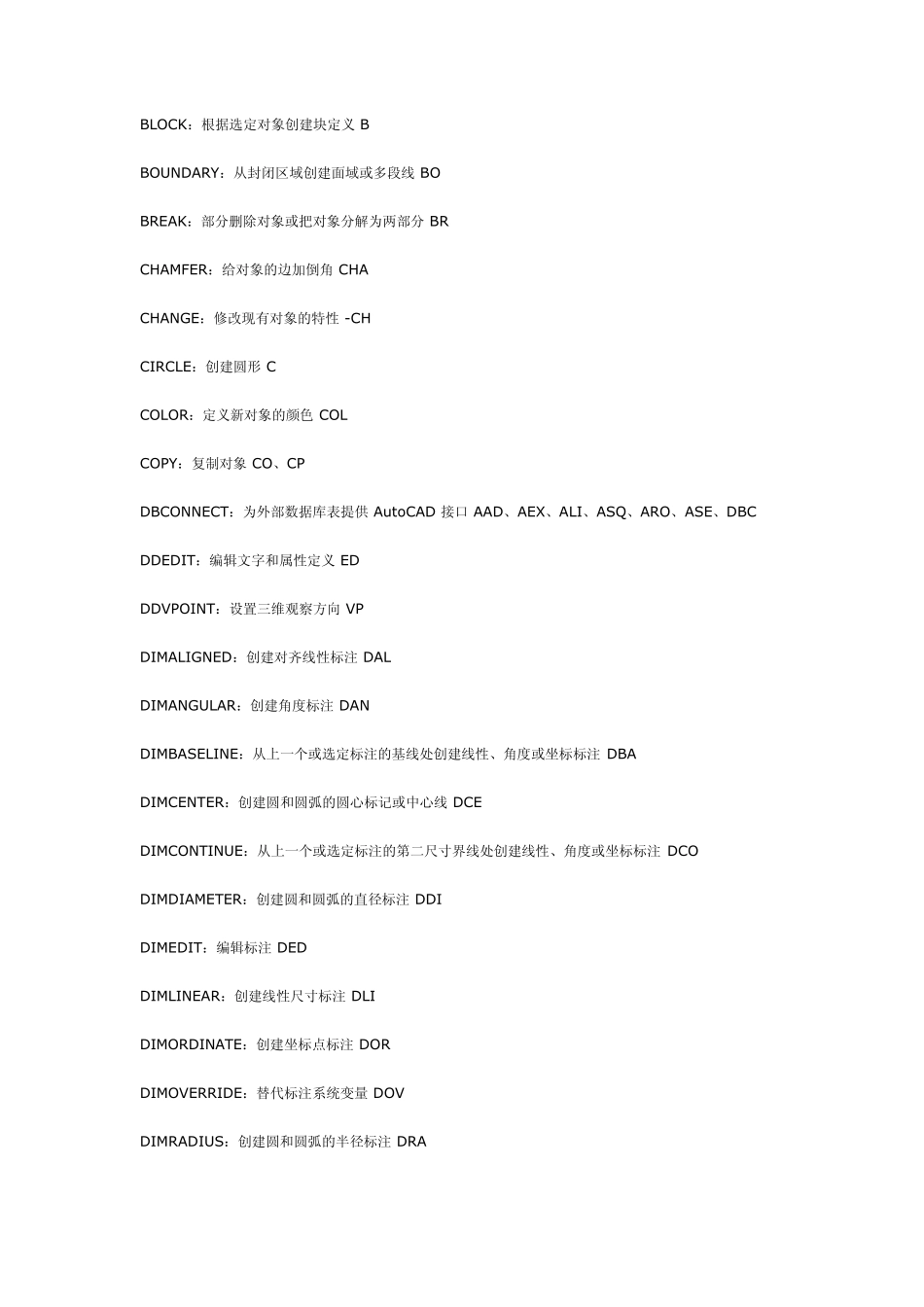

CAD全屏操作命令大全_第3页
3/12
CAD 全屏操作 命令: OK 锁定所有图层 命令: OU 解锁所有图层 命令: OZ 所有图层冻结,当前图层除外 命令: OT 解冻所有图层 命令: OL 打开所有图层 命令: OF 所有图层关闭,当前图层除外 命令: SK 锁定选择对象所在图层 命令: NK 锁定选择对象图层外其他所有图层 命令: SU 解锁选择对象所在图层 命令: NU 解锁除选择对象图层外其他所有图层 命令: SZ 冻结选择对象所在图层(当前图层除外) 命令: NZ 冻结除选择对象图层外其他所有图层(当前图层除外) 命令: SF 关闭选择对象所在图层(当前图层除外) 命令: NF 关闭除选择对象图层外其他所有图层(当前图层除外) 命令: SL 设置当前图层 命令: LL 设置图层颜色 命令: 0 设置0 层为当前层 命令: 1~9 设置对象颜色为1~9#色 命令: MC 移动对象到当前层 命令: CC 复制对象到当前层 命令:Z,空格,E,空格。CAD 的图形充满全屏快捷键命令 序号 图标 命令 快捷键 命令说明 序号 图标 命令 快捷键 命令说明 1 Line L 直线 33 Dimlinear DLI 线性标注 2 Xline XL 参照线 34 Dimaligned DAL 对齐标注 3 Mline ML 多线 35 Dimcontinu e DCO 连续标注 4 Pline PL 多段线 36 Dimradiu s DRA 半径标注 5 Poly gon POL 多边形 37 Dimdiameter DDI 直径标注 6 Rectang REC 矩形 38 Dimangu lar DAN 角度标注 7 Arc A 圆弧 39 Dimsty le D 标注样式 8 Circle C 圆 40 Hatchedit HE 编辑填充 9 Spline SPL 样条曲线 41 Pedit PE 编辑多段线 10 Ellipse EL 椭圆 42 Splinedit SPE 编辑曲线 11 Insert I 插入块 43 Mledit MLE 编辑多线 12 Block B 创建块 44 Eattedit ATE 编辑参照 13 Point PO 点 45 Ddedit ED 编辑文字 14 Hatch H 填充 46 Lay er LA 图层 15 Region REG 面域 47 Matchprop MA 属性匹配 16 Mtex t MT,-T 多行文字 48 Properties MO,CH 对象特性 17 Erase E 删除 49 Undo U 撤消 18 Copy CO,CP 复制 50 Pan P 平移 19 Mirror MI 镜像 51 Zoom+└┘ Z└┘└┘ 实时缩放 20 Offset O 偏移 52 Zoom+W Z└┘W└┘ 窗口缩放 21 Array AR 陈列 53 Zoom+A Z└┘A└┘ 全部缩放 22 Mov e M 移动 54 Zoom+P Z└┘P└┘ 缩...
