CAD图纸幅面及图框格式尺寸VIP专享

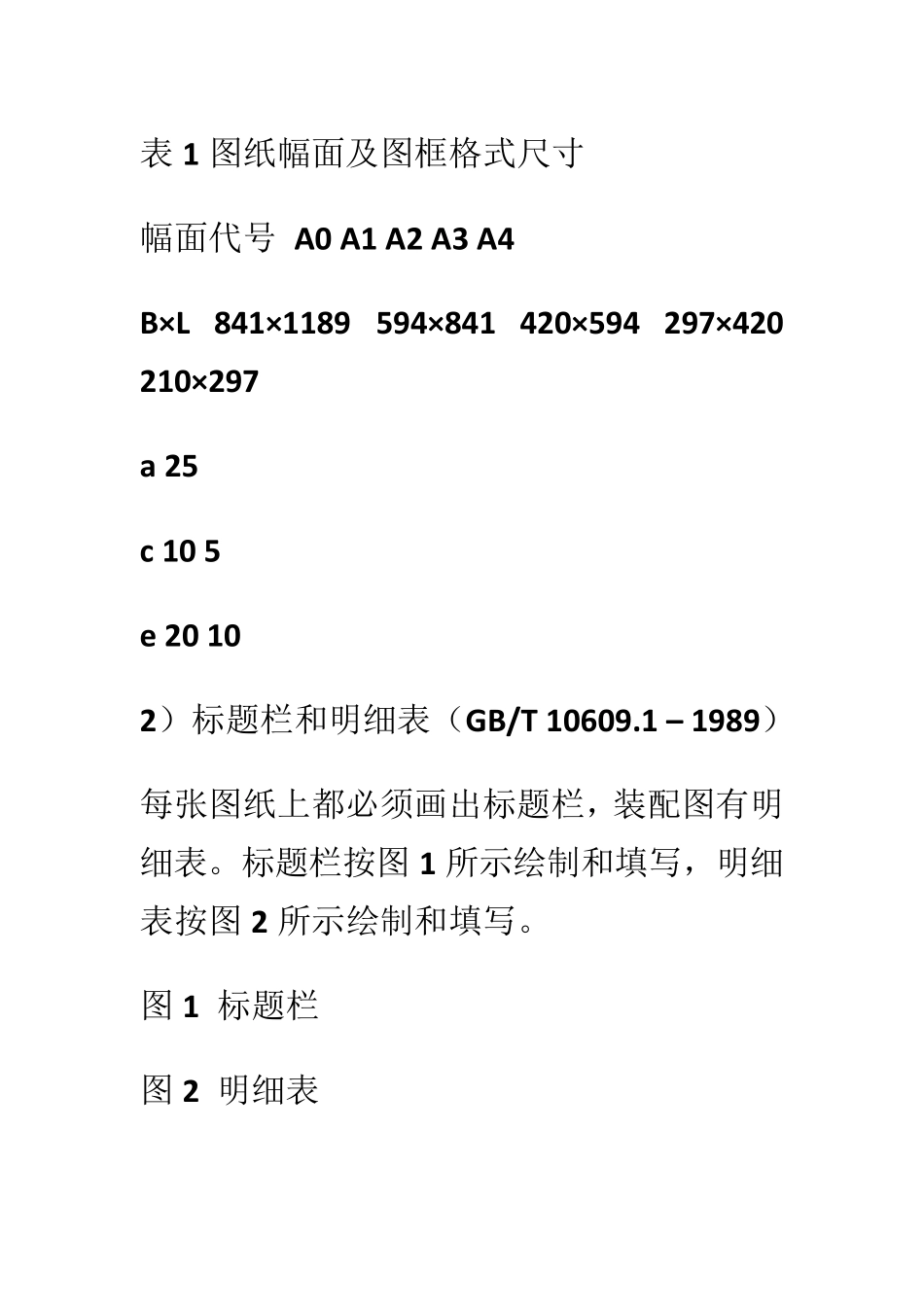

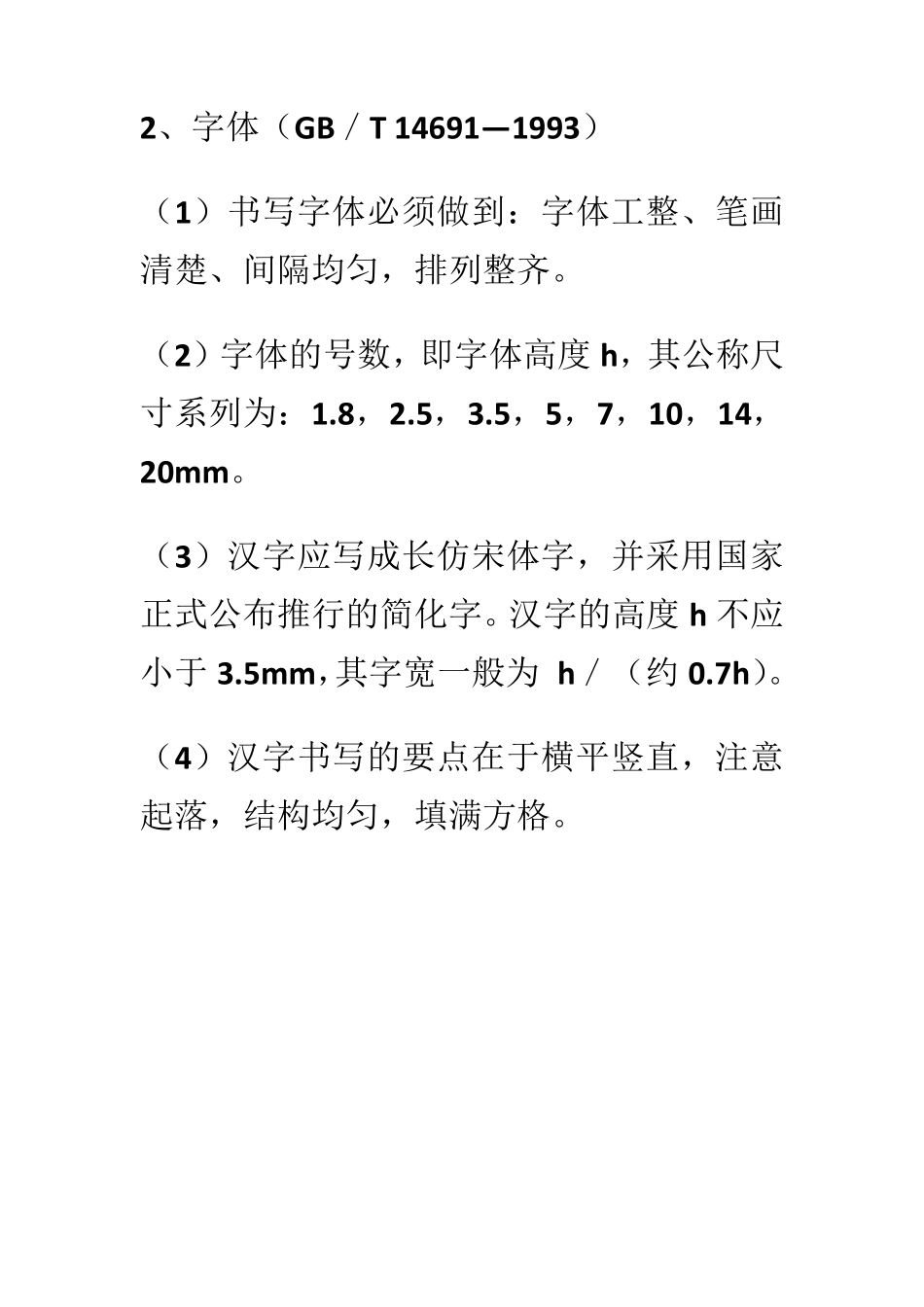

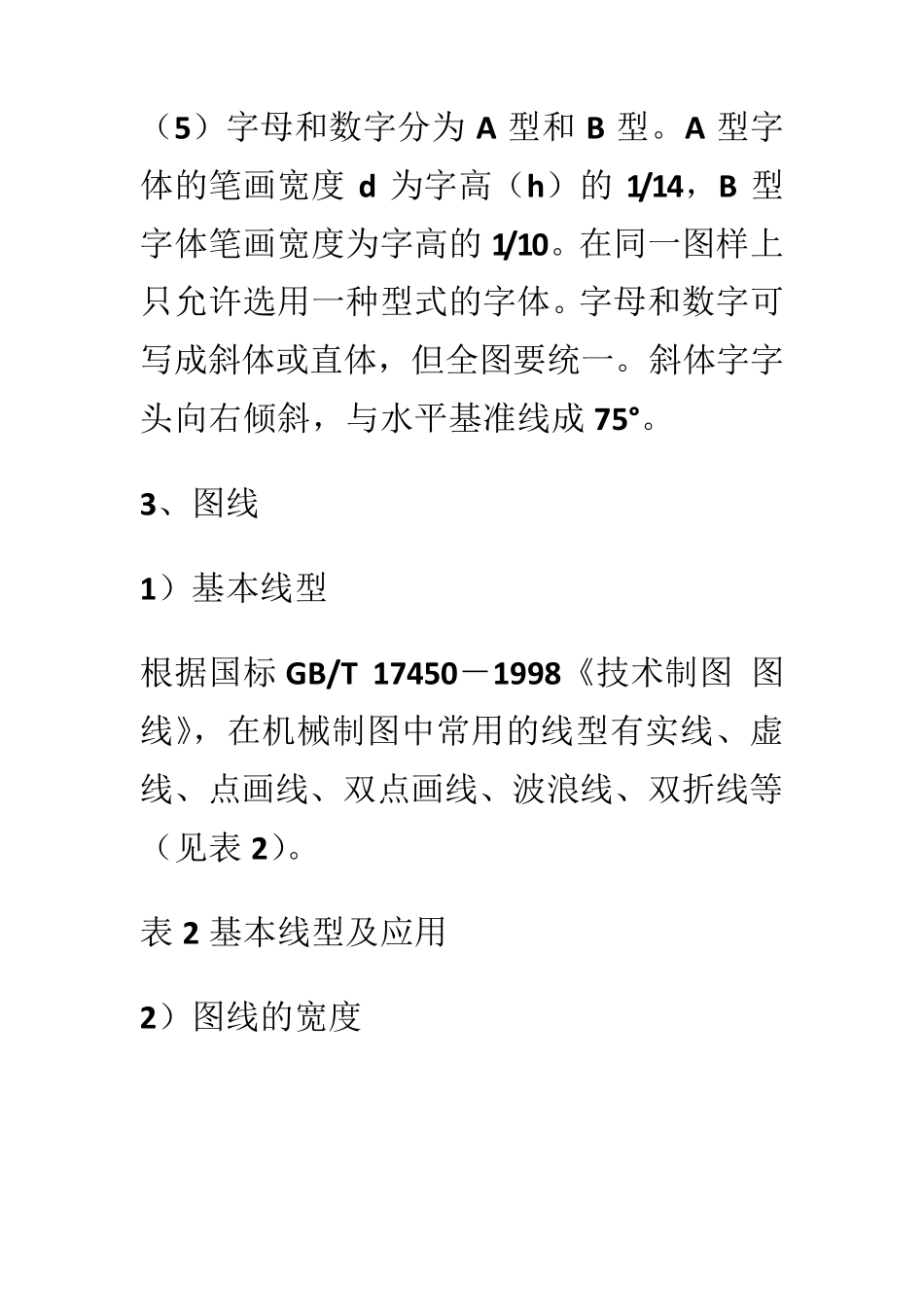

表1 图纸幅面及图框格式尺寸 幅面代号 A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 a 25 c 10 5 e 20 10 2）标题栏和明细表（GB/T 10609.1 – 1989） 每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1 所示绘制和填写，明细表按图2 所示绘制和填写。 图1 标题栏 图2 明细表 2、字体（GB／T 14691—1993） （1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。 （2）字体的号数，即字体高度 h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。 （3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。汉字的高度 h 不应小于 3.5mm，其字宽一般为 h／ （约 0.7h）。 （4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。 （5）字母和数字分为A 型和B 型。A 型字体的笔画宽度d 为字高（h）的1/14，B 型字体笔画宽度为字高的1/10。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，与水平基准线成75°。 3、图线 1）基本线型 根据国标 GB/T 17450－1998《技术制图 图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表 2）。 表 2 基本线型及应用 2）图线的宽度 图线的宽度d 应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。 在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为 2：1。在通常情况下，粗线的宽度采用 0.5或0.7 mm，细线的宽度采用 0.25 或 0.35 mm。 在同一图样中，同类图线的宽度应一致。 4．比例 表 3 常用比例 原值比例 1:1 缩小比例 （1:1.5） 1:2 （1:2.5） （1:3） （1:4） 1:5 1:101:2×10n （1:2.5×10n） （1:3×10n） （1:4×10n） 1:5×10n （1:6×10n） 放大比例 2:1 （2.5:1） （4:1） 5:11×10n:1 2×10n:1 （2.5×10n:1） （4×10n:1） 5×10n:1 注：n 为正整数。 二、计算机绘图（AutoCAD） 为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。 一般图层、线型和字体可作如下设置： 1．图层设置 用 LAYER 命令按表 3 设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。 表 3 图层...
