CAD实验报告

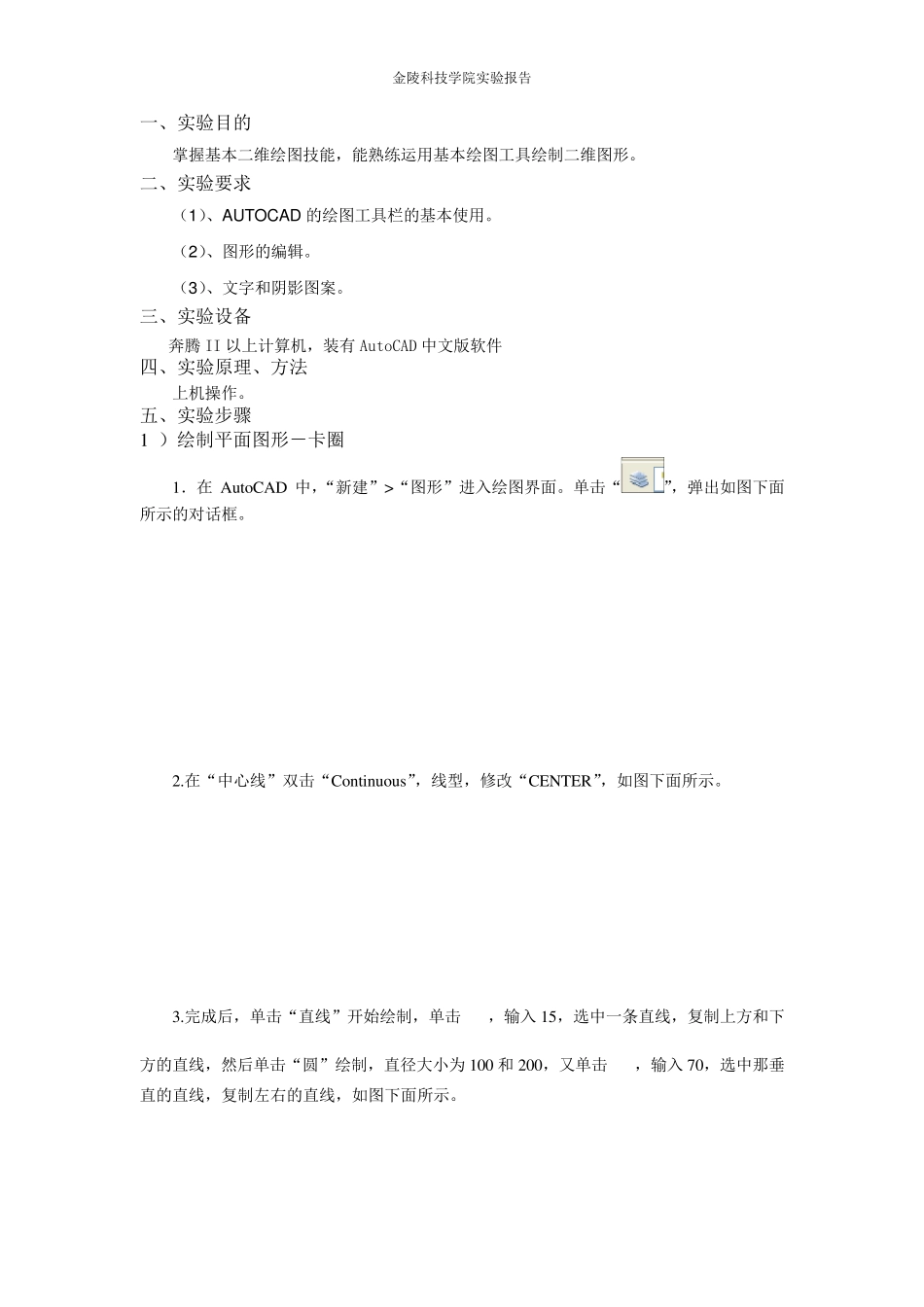

金陵科技学院实验报告 一、实验目的 掌握基本二维绘图技能，能熟练运用基本绘图工具绘制二维图形。 二、实验要求 （1）、AUTOCAD 的绘图工具栏的基本使用。 （2）、图形的编辑。 （3）、文字和阴影图案。 三、实验设备 奔腾II 以上计算机，装有AutoCAD 中文版软件 四、实验原理、方法 上机操作。 五、实验步骤 1 ）绘制平面图形－卡圈 1．在Au toCAD 中，“新建”>“图形”进入绘图界面。单击“”，弹出如图下面所示的对话框。 2.在“中心线”双击“Continu ou s”，线型，修改“CENTER”，如图下面所示。 3.完成后，单击“直线”开始绘制，单击，输入 15，选中一条直线，复制上方和下方的直线，然后单击“圆”绘制，直径大小为 100 和200，又单击，输入 70，选中那垂直的直线，复制左右的直线，如图下面所示。 金陵科技学院实验报告 4 .单击，选中上方中间下方左右的那五条直线，单击右键对着需要删去的大圆部分，如图下面所示。 5 .单击，弹出如图下面所示的这对话框。 6 .采用阵例复制的方法得到其他 3 个，如图下面所示。 金陵科技学院实验报告 7. 单击，选中缺口处的那两直线，单击右键对着需要删去的大圆部分，得到这个效果，如图下面所示。 8 按“Ctrl+S”，弹出这对话框，要输入名称，单击保存，如图下面所示。 2 )绘制平面图形－扳手 金陵科技学院实验报告 1. 在Au toCAD 中，“新建”>“图形”进入绘图界面。单击“”，弹出如图下面所示的对话框。 2.完成后，单击“直线”开始绘制，单击，输入 182，选中一条直线，复制另一个的直线，然后单击“圆”绘制，半径大小为 44，如图下面所示。 3. 绘制一个 6 边的正多边形，在圆和垂直中心线的交点，修剪从正多边形需要删除去的部分，单击“圆”绘制，最左边半径大小为 22 的两个圆，一个 44 的大圆，最右边直径大小为 14 和 15 的圆，又绘制外切的，输入 22，选中一条直线，复制上方和下方的直线，如图下面所示。 4．以正六边形为边界，剪去两个半径为 22 的圆在六边形内部的部分。以半径为 44 的金陵科技学院实验报告 圆为边界，剪去两个半径为22 的圆弧的右上侧部分。以半径为22 的两个圆弧为边界，剪去半径为44 的圆左下部分，如图下面所示。 5．绘制直线，移动光标到半径为14 的圆周上目标点，应故意偏离圆弧和上下的那两条直线的交点，出现“切点”提示后单击。 6．切线和半径为44 的圆弧之间的圆弧连接...
