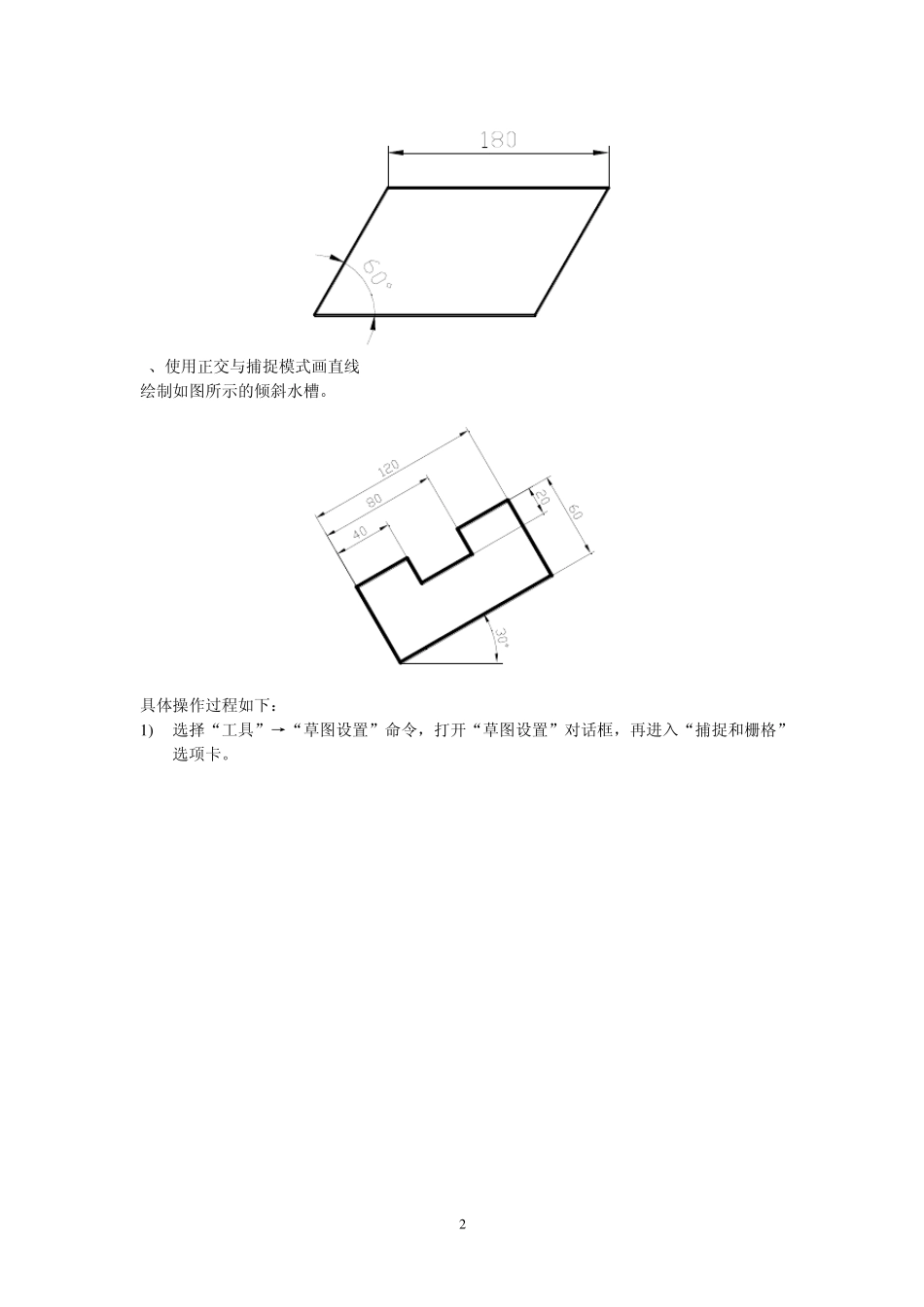

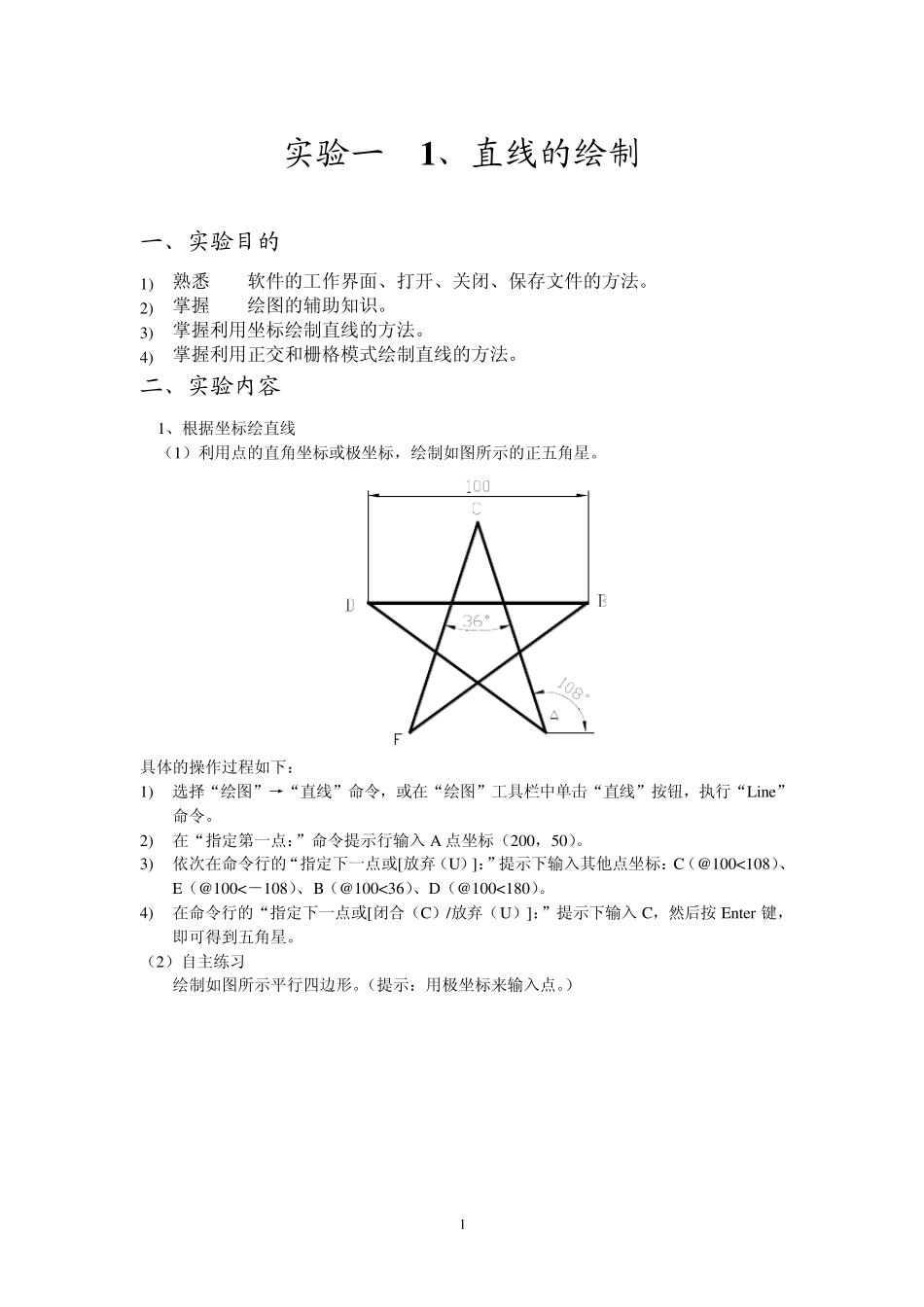

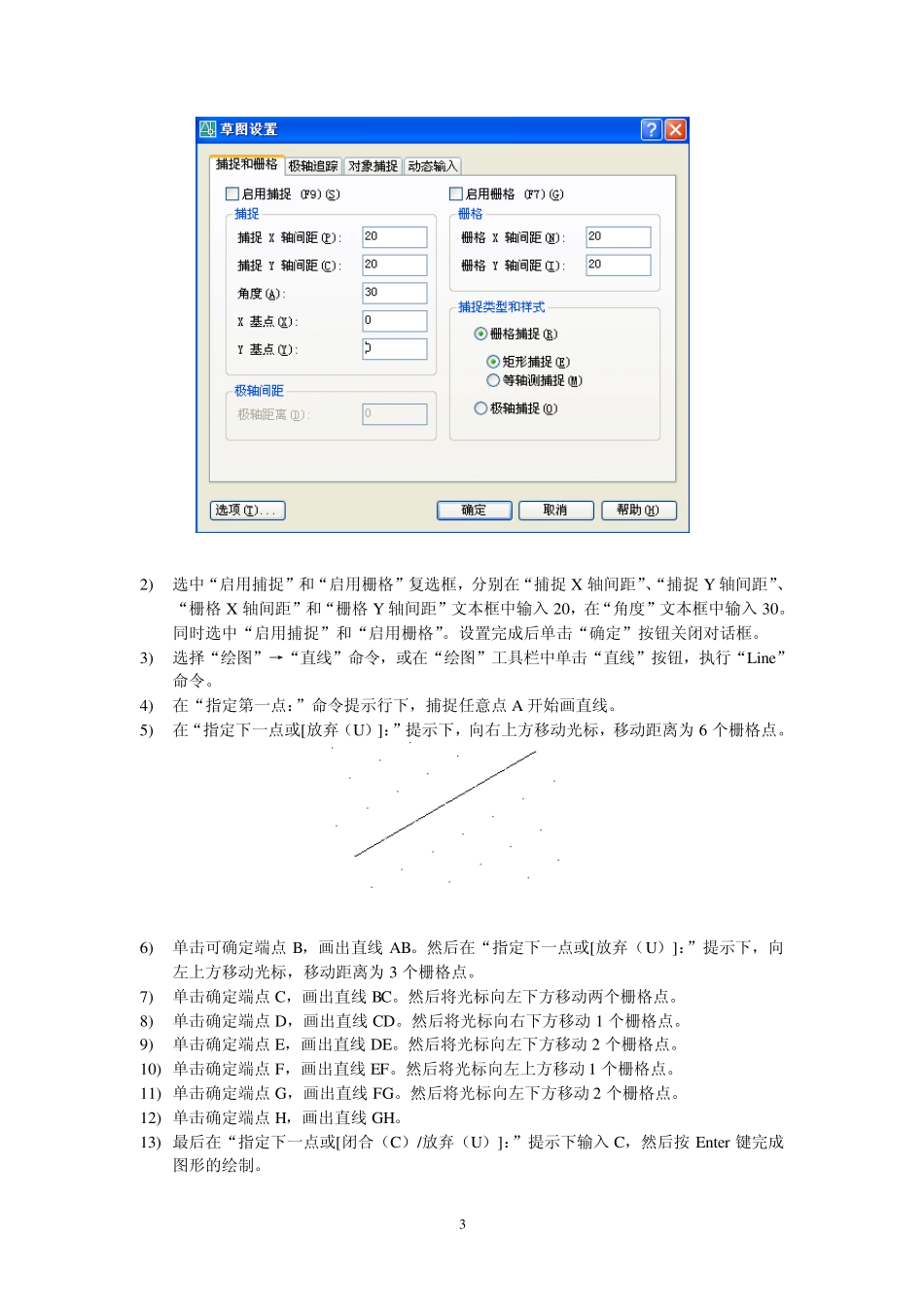

1 实验一 1 、直线的绘制 一、实验目的 1) 熟悉CAD软件的工作界面、打开、关闭、保存文件的方法。 2) 掌握CAD绘图的辅助知识。 3) 掌握利用坐标绘制直线的方法。 4) 掌握利用正交和栅格模式绘制直线的方法。 二、实验内容 1、根据坐标绘直线 （1）利用点的直角坐标或极坐标，绘制如图所示的正五角星。 具体的操作过程如下： 1) 选择“绘图”→“直线”命令，或在“绘图”工具栏中单击“直线”按钮，执行“Line”命令。 2) 在“指定第一点：”命令提示行输入 A 点坐标（200，50）。 3) 依次在命令行的“指定下一点或[放弃（U）]：”提示下输入其他点坐标：C（@100<108）、E（@100<－108）、B（@100<36）、D（@100<180）。 4) 在命令行的“指定下一点或[闭合（C）/放弃（U）]：”提示下输入 C，然后按 Enter 键，即可得到五角星。 （2）自主练习 绘制如图所示平行四边形。（提示：用极坐标来输入点。） 2 2、使用正交与捕捉模式画直线 绘制如图所示的倾斜水槽。 具体操作过程如下： 1 ) 选择“工具”→“草图设置”命令，打开“草图设置”对话框，再进入“捕捉和栅格”选项卡。 3 2) 选中“启用捕捉”和“启用栅格”复选框，分别在“捕捉 X 轴间距”、“捕捉 Y 轴间距”、“栅格 X 轴间距”和“栅格 Y 轴间距”文本框中输入 20，在“角度”文本框中输入 30。同时选中“启用捕捉”和“启用栅格”。设置完成后单击“确定”按钮关闭对话框。 3) 选择“绘图”→“直线”命令，或在“绘图”工具栏中单击“直线”按钮，执行“Line”命令。 4) 在“指定第一点：”命令提示行下，捕捉任意点 A 开始画直线。 5) 在“指定下一点或[放弃（U）]：”提示下，向右上方移动光标，移动距离为 6 个栅格点。 6) 单击可确定端点 B，画出直线 AB。然后在“指定下一点或[放弃（U）]：”提示下，向左上方移动光标，移动距离为 3 个栅格点。 7) 单击确定端点 C，画出直线 BC。然后将光标向左下方移动两个栅格点。 8) 单击确定端点 D，画出直线 CD。然后将光标向右下方移动 1 个栅格点。 9) 单击确定端点 E，画出直线 DE。然后将光标向左下方移动 2 个栅格点。 10) 单击确定端点 F，画出直线 EF。然后将光标向左上方移动 1 个栅格点。 11) 单击确定端点 G，画出直线 FG。然后将光标向左下方移动 2 个栅格点。 12) 单击确定端点 H，画出直线 GH。 13) 最后在“指定下一...
