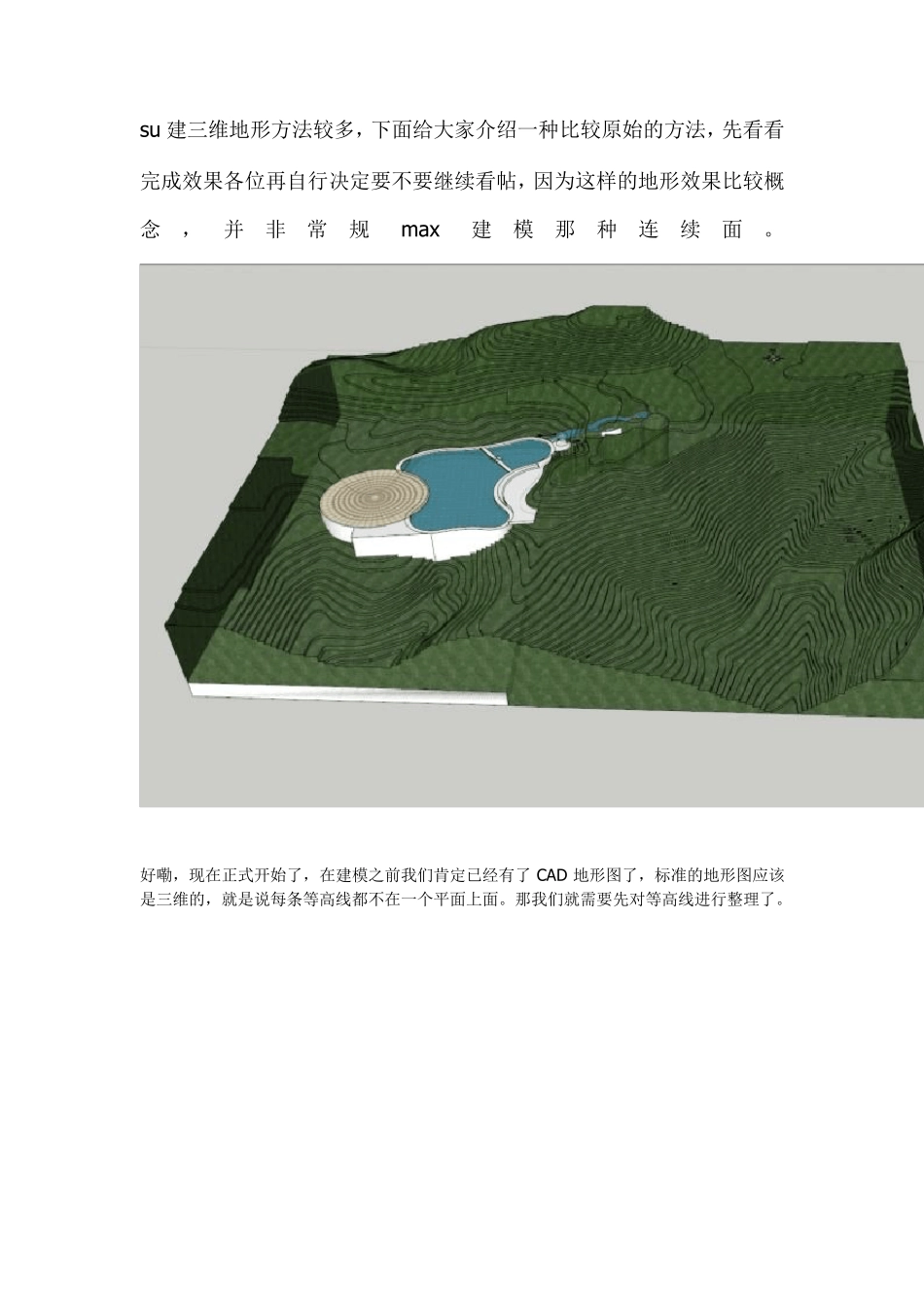

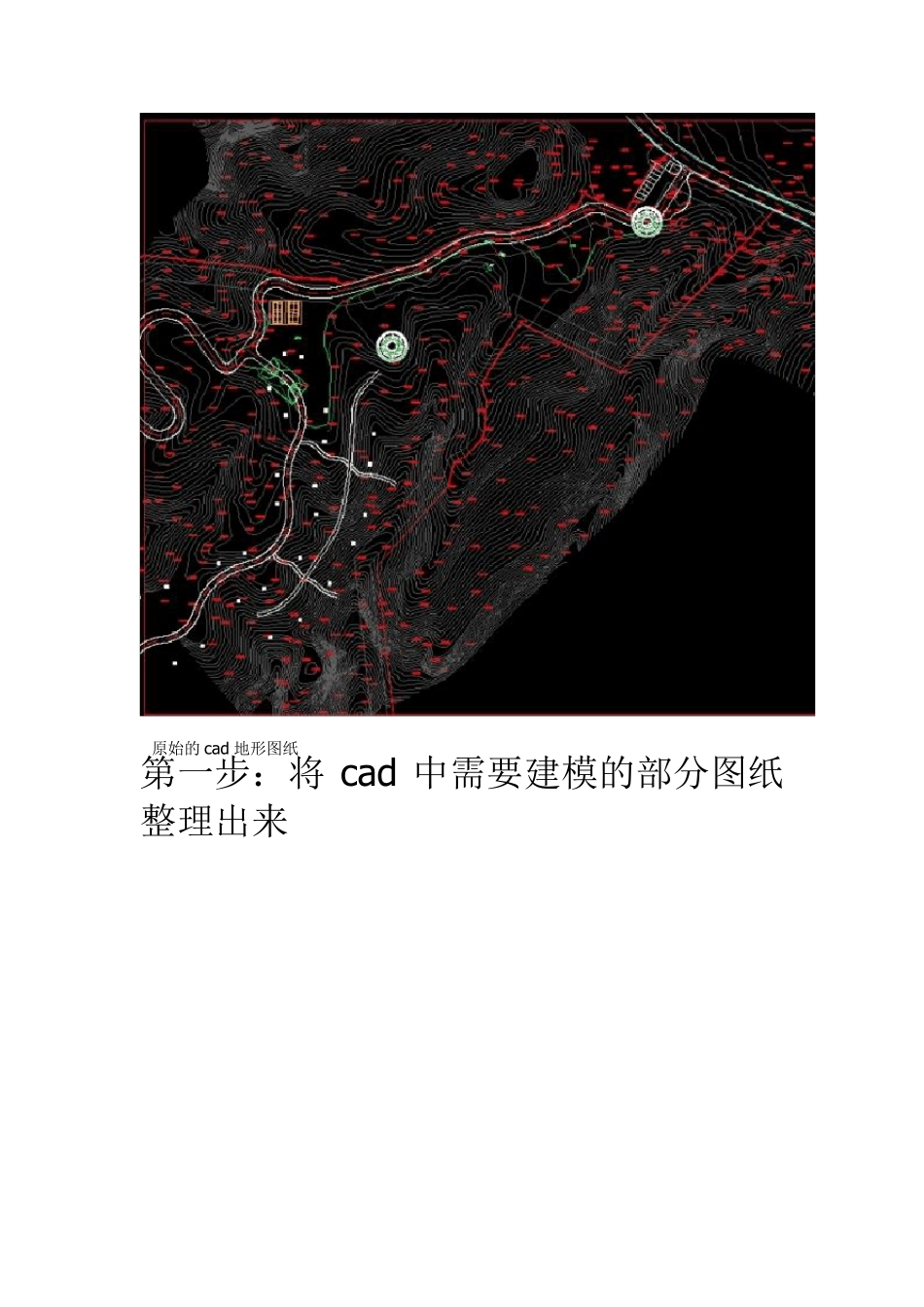

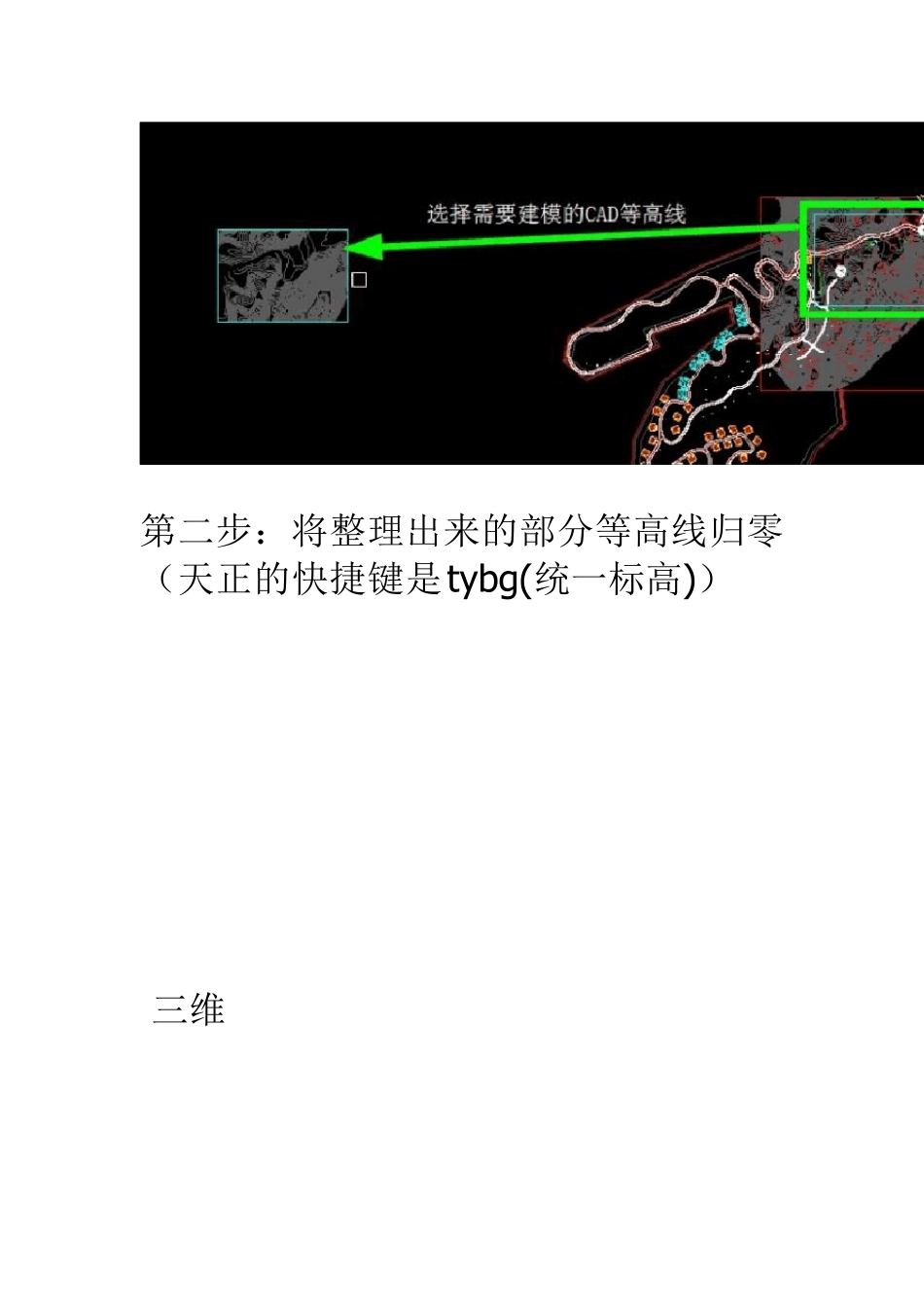

su 建三维地形方法较多,下面给大家介绍一种比较原始的方法,先看看完成效果各位再自行决定要不要继续看帖,因为这样的地形效果比较概念,并非常规max建模那种连续面。 好嘞,现在正式开始了,在建模之前我们肯定已经有了 CAD 地形图了,标准的地形图应该是三维的,就是说每条等高线都不在一个平面上面。那我们就需要先对等高线进行整理了。 原始的cad 地形图纸 第一步:将 cad 中需要建模的部分图纸整理出来 第二步:将整理出来的部分等高线归零(天正的快捷键是ty bg(统一标高)) 三维 统一标高以后 第三步:将整理完标高归零后的图纸分离出来,cad 操作就是写块。选择要建模的cad,快捷键 W,然后保存出来。 写块 cad 整理基本完成,现在打开SU 软件,开始地形建模 第四步:将 cad 导入到 su 导入 注意参数设置: 第五步:将面封闭,可以利用suapp 中的线面闭合工具将可闭合部分封闭, 封面完成 能封闭的部分 剩下的部分只有自己连线闭合了。 第六步:用推拉工具将闭合的面按等高线的高度推来起来 等高线的高度可在原始地形图中查看,注意是原始地形图,因为整理过的图纸标高已经归零了的。 双击线条会出现左边栏的信息,里面有高程信息。 第七步:推拉完成,地形建完 完成后效果 按自己喜好附着材质
