CAD技能大赛预赛试题

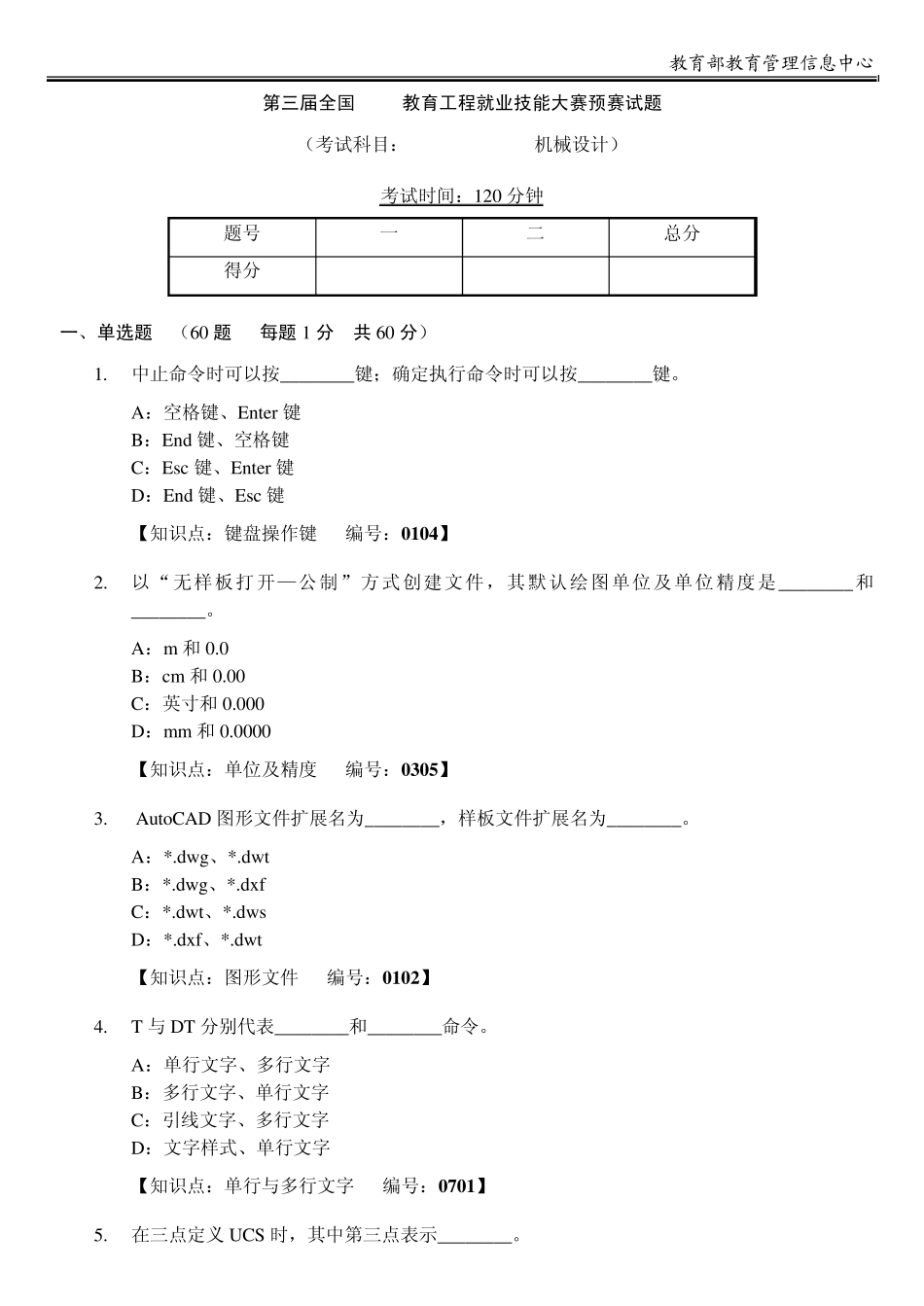

教育部教育管理信息中心 第三届全国ITAT教育工程就业技能大赛预赛试题 （考试科目： AutoCAD 2007机械设计） 考试时间：120 分钟 题号 一 二 总分 得分 一、单选题 （60 题 每题1 分 共 60 分） 1. 中止命令时可以按________键；确定执行命令时可以按________键。 A：空格键、Enter 键 B：End 键、空格键 C：Esc 键、Enter 键 D：End 键、Esc 键 【知识点：键盘操作键 编号：0 1 0 4 】 2. 以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度是________和________。 A：m 和 0.0 B：cm 和 0.00 C：英寸和 0.000 D：mm 和 0.0000 【知识点：单位及精度 编号：0 3 0 5 】 3. AutoCAD 图形文件扩展名为________，样板文件扩展名为________。 A：*.dwg、*.dwt B：*.dwg、*.dxf C：*.dwt、*.dws D：*.dxf、*.dwt 【知识点：图形文件 编号：0 1 0 2 】 4. T 与 DT 分别代表________和________命令。 A：单行文字、多行文字 B：多行文字、单行文字 C：引线文字、多行文字 D：文字样式、单行文字 【知识点：单行与多行文字 编号：0 7 0 1 】 5. 在三点定义 UCS 时，其中第三点表示________。 - 2 - A：坐标系原点 B：X 轴正方向 C：Y 轴正方向 D：Z 轴正方向 【知识点：U CS 编号：0502】 6. 在绘制正等轴测图时，按下________键可以切换等轴测平面内。 A：F2 B：F5 C：Ctrl+1 D：Crtl+2 【知识点：正等轴测图 编号：0606】 7. 在下列图形中，夹点数最多的是________。 A：一条直线 B：一条多线 C：一段多段线 D：椭圆弧 【知识点：夹点 编号：0404】 8. 若定位距离某点25 个单位、角度为 45 的位置点，需要输入________。 A：25,45 B：@25,45 C：@25<45 D：@45<25 【知识点：极坐标 编号：0301】 9. 如果在0 图层上创建的图块被插入到其他图层上，那么图块颜色、线型等特性将会继承________层上的特性。 A：0 图层 B：被关闭的图层 C：被冻结的图层 D：被插入的图层 【知识点：块与层 编号：0601 和 0602】 10. ________命令可以设置图形界限；________命令可以显示图形界限。 A：Limits 全部缩放 - 3 - B：Options 范围缩放 C：Limits 范围缩放 D：Options 全部缩放 【知识点：图形界限 编号：0 3 0 4 和0 3 0 5 】 11. 在使用【拉伸】命令编辑图形时，需要使用___...
