cad数据转换到ArcGis中

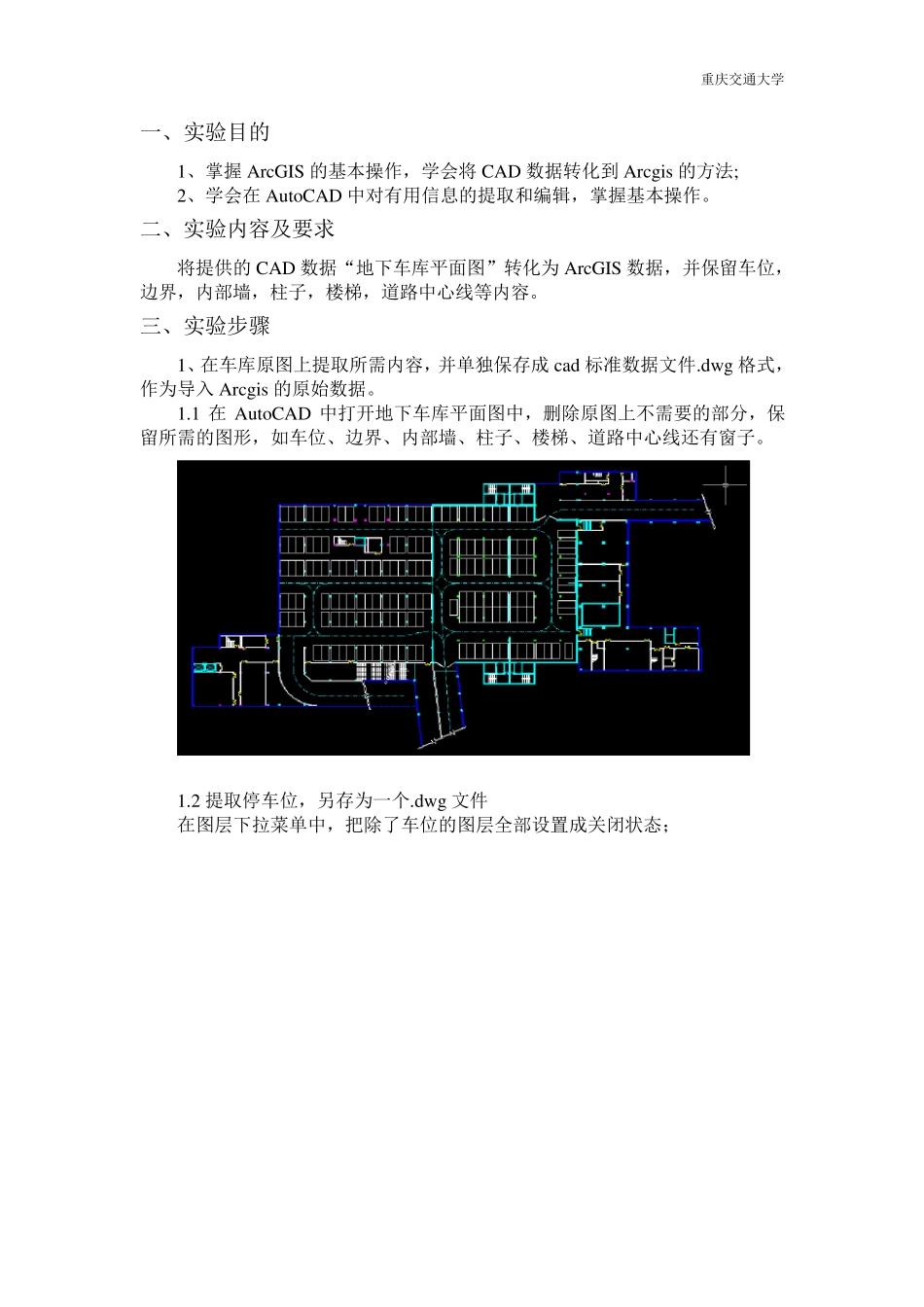

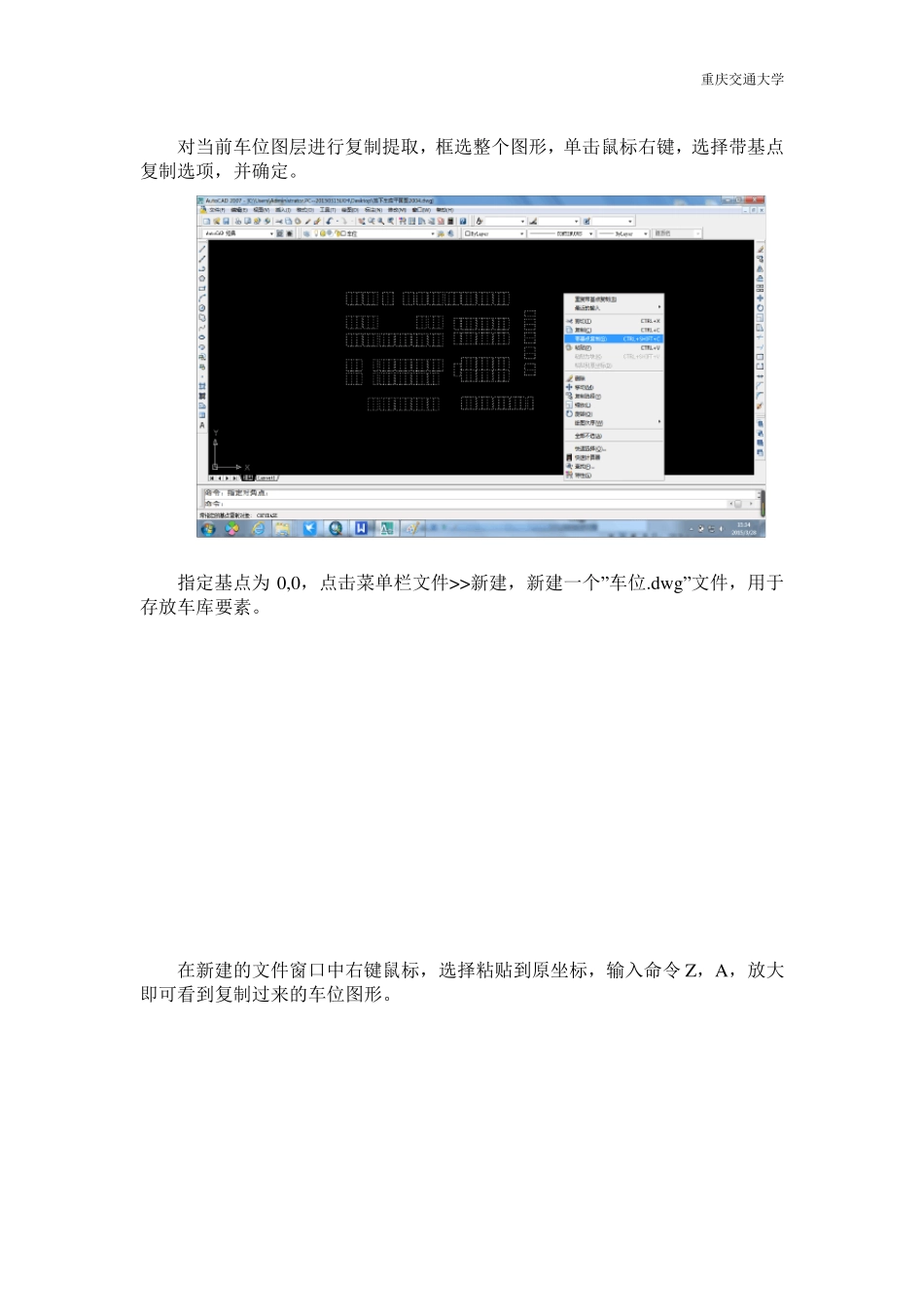

重庆交通大学 一、实验目的 1、掌握ArcGIS 的基本操作，学会将CAD 数据转化到Arcgis 的方法; 2、学会在AutoCAD 中对有用信息的提取和编辑，掌握基本操作。 二、实验内容及要求 将提供的CAD 数据“地下车库平面图”转化为 ArcGIS 数据，并保留车位，边界，内部墙，柱子，楼梯，道路中心线等内容。 三、实验步骤 1、在车库原图上提取所需内容，并单独保存成 cad 标准数据文件.dw g 格式，作为导入 Arcgis 的原始数据。 1.1 在AutoCAD 中打开地下车库平面图中，删除原图上不需要的部分，保留所需的图形，如车位、边界、内部墙、柱子、楼梯、道路中心线还有窗子。 1.2 提取停车位，另存为一个.dw g 文件 在图层下拉菜单中，把除了车位的图层全部设置成关闭状态； 重庆交通大学 对当前车位图层进行复制提取，框选整个图形，单击鼠标右键，选择带基点复制选项，并确定。 指定基点为 0,0，点击菜单栏文件>>新建，新建一个”车位.dw g”文件，用于存放车库要素。 在新建的文件窗口中右键鼠标，选择粘贴到原坐标，输入命令 Z，A，放大即可看到复制过来的车位图形。 重庆交通大学 车位 1.3 利用上述相同的步骤，我提取了挡墙，道路中线，楼梯，内墙，人防，柱子，窗户等要素，并建立了单独的dw g 文件来存放。 挡墙 道路中心线 窗户 楼梯 重庆交通大学 柱子 挡墙 内墙 电井 2、将 CAD 的 dwg 文件导入到 Arcmap 中。 2.1 新建个文件夹，取名为 text1，将装有提取要素的 dwg 文件的文件夹放入text1 文件夹中。 2.2 打开 ArcCatlog，连接到文件夹 text1。鼠标右击，选择新建>>新建文件地理数据库，创建一个文件数据库，重命名为 t1。 2.3 打开 Arcmap，连接文件夹 text1，进行 cad 文件的导入。 （以导入 parkingspace.dwg 为例） 打开 ArcToolbox，选择转换工具>>转出至地理数据库>>CAD 至地理数据库； 重庆交通大学 输入CAD 数据集，将parkingspace.dw g 导入，选择建立好了的t1 作为输出数据库，数据集可以改为parkingspace。 导入完成后，出现如下界面 重庆交通大学 2.4 按照相同方法，可以完成其他方法的导入，如图： 3、对图形的修改与整饬 3.1 对车位的修改。 从 CAD 导入到 ArcMap,车位信息会出现两个问题：一个是由于在 cad 文件中车位边界没有闭合，所以导入到 ArcMap 中不会构成面要素；另一个是几个停车位合成了一个面要素。 解决第一个问...
