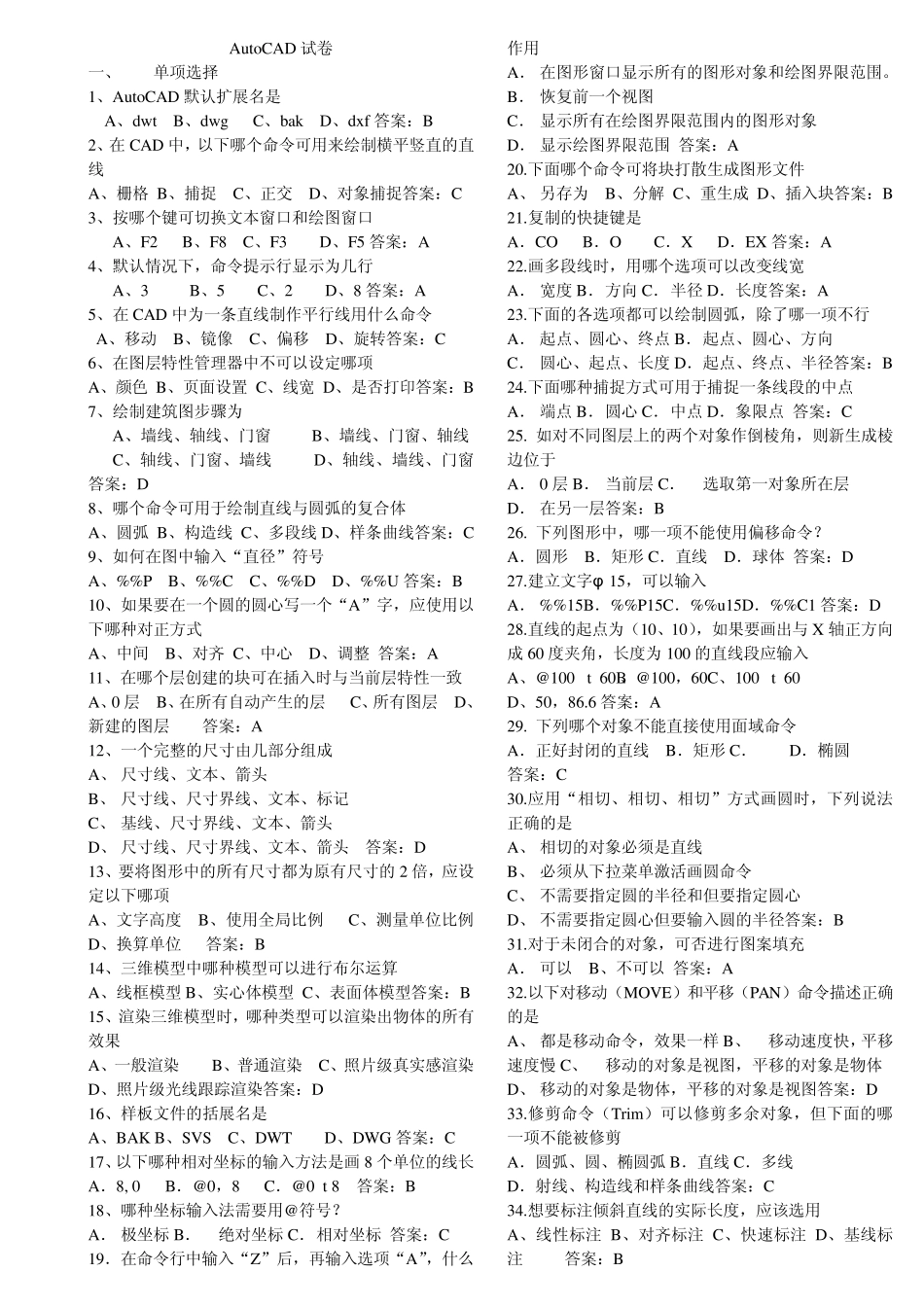

AutoCAD 试卷 一、 单项选择 1、AutoCAD 默认扩展名是 A、dwt B、dwg C、bak D、dxf 答案：B 2、在CAD 中，以下哪个命令可用来绘制横平竖直的直线 A、栅格 B、捕捉 C、正交 D、对象捕捉答案：C 3、按哪个键可切换文本窗口和绘图窗口 A、F2 B、F8 C、F3 D、F5 答案：A 4、默认情况下，命令提示行显示为几行 A、3 B、5 C、2 D、8 答案：A 5、在CAD 中为一条直线制作平行线用什么命令 A、移动 B、镜像 C、偏移 D、旋转答案：C 6、在图层特性管理器中不可以设定哪项 A、颜色 B、页面设置 C、线宽 D、是否打印答案：B 7、绘制建筑图步骤为 A、墙线、轴线、门窗 B、墙线、门窗、轴线 C、轴线、门窗、墙线 D、轴线、墙线、门窗答案：D 8、哪个命令可用于绘制直线与圆弧的复合体 A、圆弧 B、构造线 C、多段线D、样条曲线答案：C 9、如何在图中输入“直径”符号 A、%%P B、%%C C、%%D D、%%U 答案：B 10、如果要在一个圆的圆心写一个“A”字，应使用以下哪种对正方式 A、中间 B、对齐 C、中心 D、调整 答案：A 11、在哪个层创建的块可在插入时与当前层特性一致 A、0 层 B、在所有自动产生的层 C、所有图层 D、新建的图层 答案：A 12、一个完整的尺寸由几部分组成 A、 尺寸线、文本、箭头 B、 尺寸线、尺寸界线、文本、标记 C、 基线、尺寸界线、文本、箭头 D、 尺寸线、尺寸界线、文本、箭头 答案：D 13、要将图形中的所有尺寸都为原有尺寸的2 倍，应设定以下哪项 A、文字高度 B、使用全局比例 C、测量单位比例 D、换算单位 答案：B 14、三维模型中哪种模型可以进行布尔运算 A、线框模型 B、实心体模型 C、表面体模型答案：B 15、渲染三维模型时，哪种类型可以渲染出物体的所有效果 A、一般渲染 B、普通渲染 C、照片级真实感渲染 D、照片级光线跟踪渲染答案：D 16、样板文件的括展名是 A、BAK B、SVS C、DWT D、DWG 答案：C 17、以下哪种相对坐标的输入方法是画 8 个单位的线长 A．8, 0 B．@0，8 C．@0<8 答案：B 18、哪种坐标输入法需要用@符号？ A． 极坐标 B． 绝对坐标 C． 相对坐标 答案：C 19．在命令行中输入“Z”后，再输入选项“A”，什么作用 A． 在图形窗口显示所有的图形对象和绘图界限范围。 B． 恢复前一个视图 C． 显示所有在绘图界限范围内的图形对象 D． 显示绘图界限范围 答案：A 20.下面哪个命令可将块...
