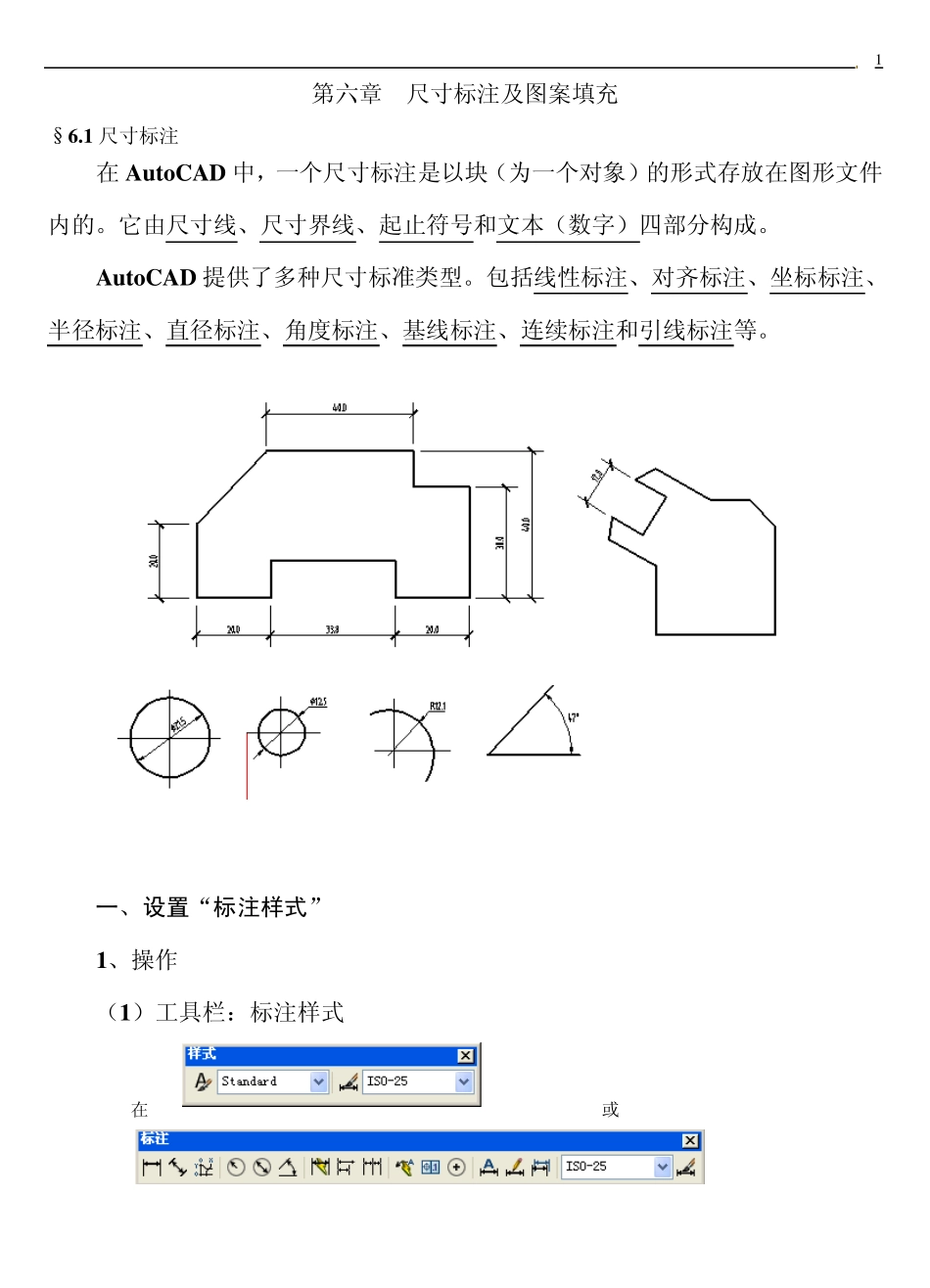

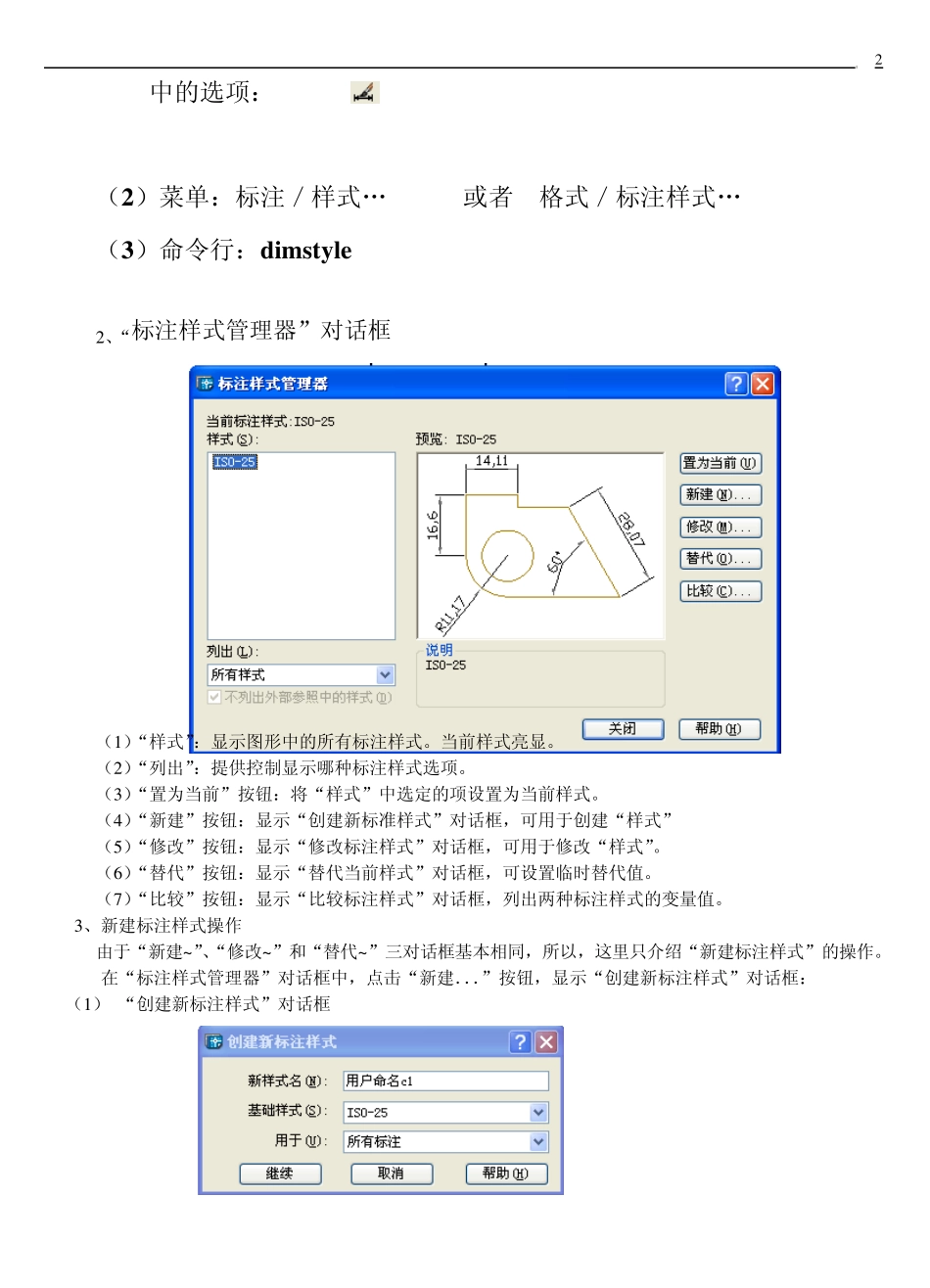

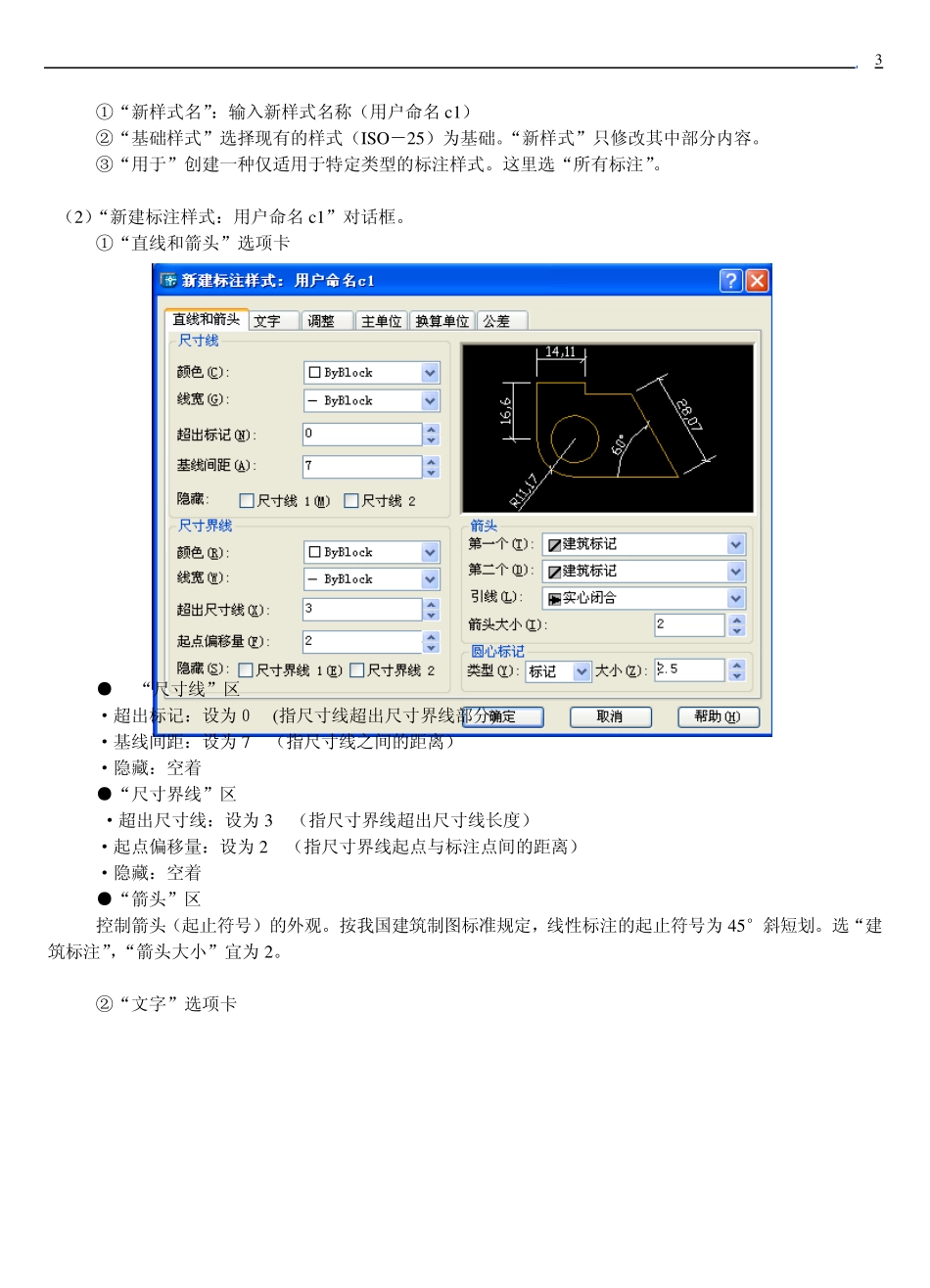

1 第六章 尺寸标注及图案填充 §6.1 尺寸标注 在 Au toCAD 中，一个尺寸标注是以块（为一个对象）的形式存放在图形文件内的。它由尺寸线、尺寸界线、起止符号和文本（数字）四部分构成。 Au toCAD 提供了多种尺寸标准类型。包括线性标注、对齐标注、坐标标注、半径标注、直径标注、角度标注、基线标注、连续标注和引线标注等。 一、设置“标注样式” 1、操作 （1）工具栏：标注样式 在 或 2 中的选项： （2）菜单：标注／样式„ 或者 格式／标注样式„ （3）命令行：dimsty le 2、“标注样式管理器”对话框 （1）“样式”：显示图形中的所有标注样式。当前样式亮显。 （2）“列出”：提供控制显示哪种标注样式选项。 （3）“置为当前”按钮：将“样式”中选定的项设置为当前样式。 （4）“新建”按钮：显示“创建新标准样式”对话框，可用于创建“样式” （5）“修改”按钮：显示“修改标注样式”对话框，可用于修改“样式”。 （6）“替代”按钮：显示“替代当前样式”对话框，可设置临时替代值。 （7）“比较”按钮：显示“比较标注样式”对话框，列出两种标注样式的变量值。 3、新建标注样式操作 由于“新建~”、“修改~”和“替代~”三对话框基本相同，所以，这里只介绍“新建标注样式”的操作。 在“标注样式管理器”对话框中，点击“新建．．．”按钮，显示“创建新标注样式”对话框： （1） “创建新标注样式”对话框 3 ①“新样式名”：输入新样式名称（用户命名c1） ②“基础样式”选择现有的样式（ISO－25）为基础。“新样式”只修改其中部分内容。 ③“用于”创建一种仅适用于特定类型的标注样式。这里选“所有标注”。 （2）“新建标注样式：用户命名c1”对话框。 ①“直线和箭头”选项卡 ● “尺寸线”区 ·超出标记：设为０ (指尺寸线超出尺寸界线部分) ·基线间距：设为7 （指尺寸线之间的距离） ·隐藏：空着 ●“尺寸界线”区 ·超出尺寸线：设为3 （指尺寸界线超出尺寸线长度） ·起点偏移量：设为2 （指尺寸界线起点与标注点间的距离） ·隐藏：空着 ●“箭头”区 控制箭头（起止符号）的外观。按我国建筑制图标准规定，线性标注的起止符号为45°斜短划。选“建筑标注”，“箭头大小”宜为2。 ②“文字”选项卡 4 ●“文字外观”区 “文字样式” 先设置好 （也可现在设置：gbenor.shx 为国标数字和字母） “文字高度”为2.5。 ●“文字位置”区 “垂直”：...
