CAD绘图练习试题

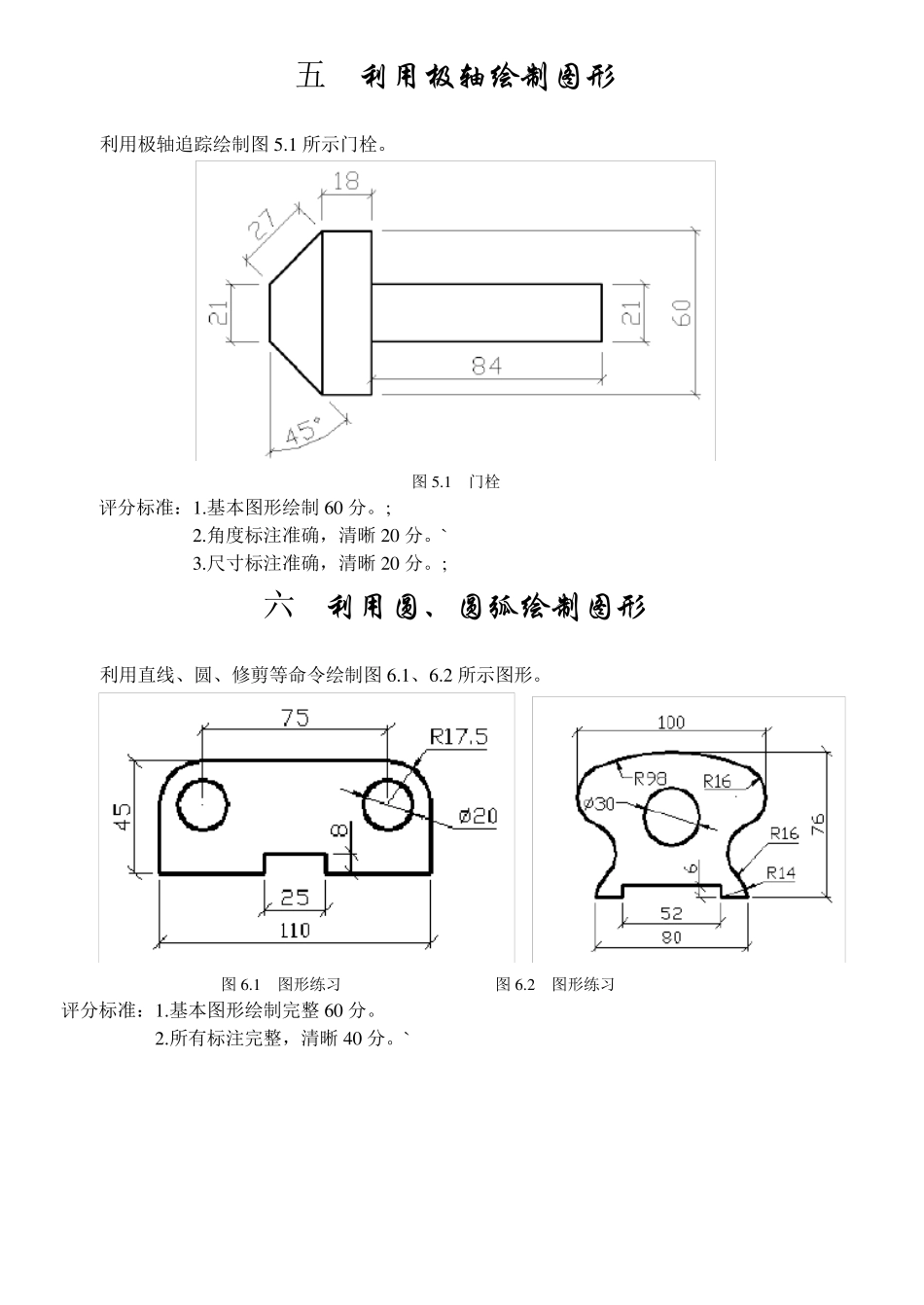

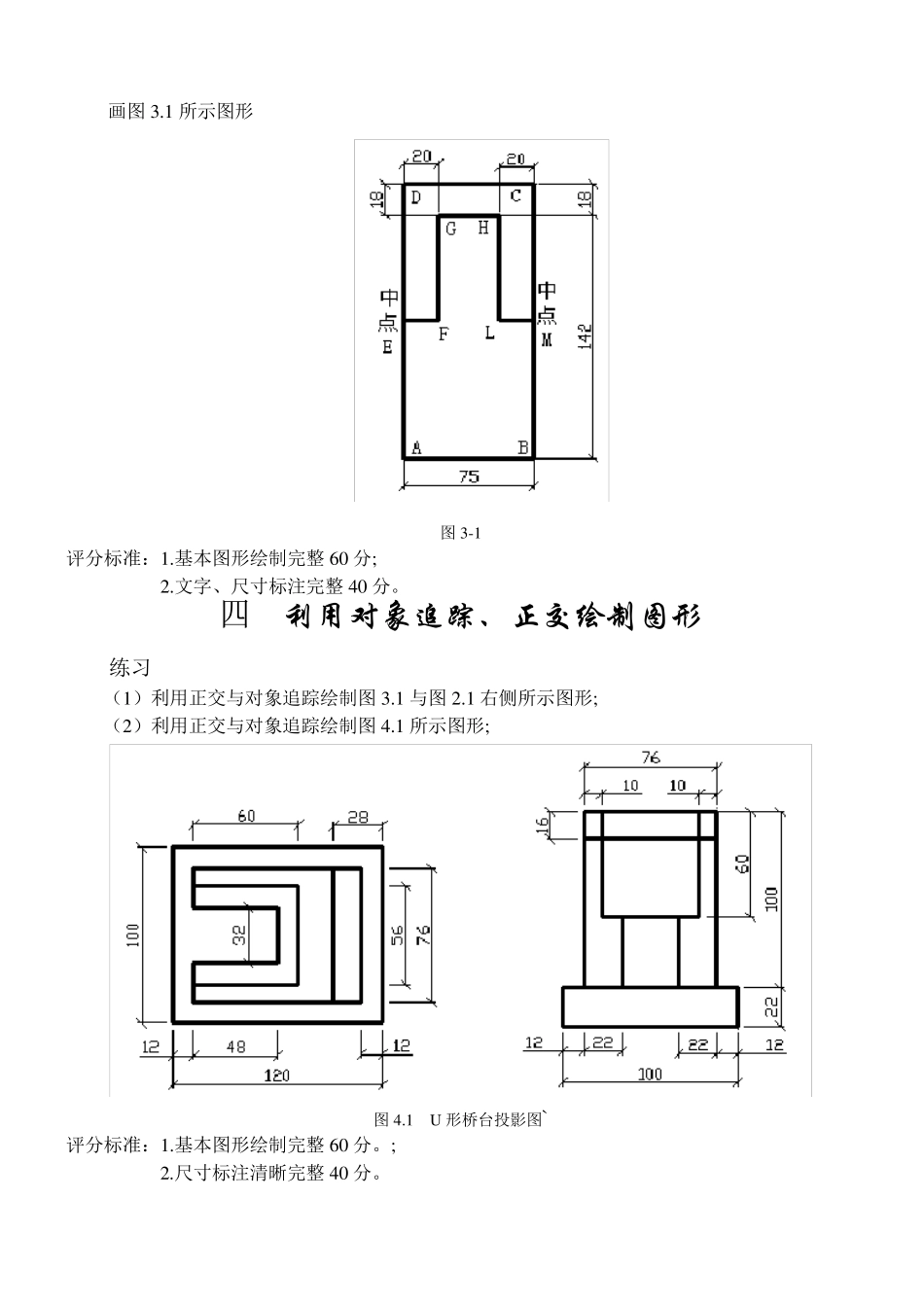

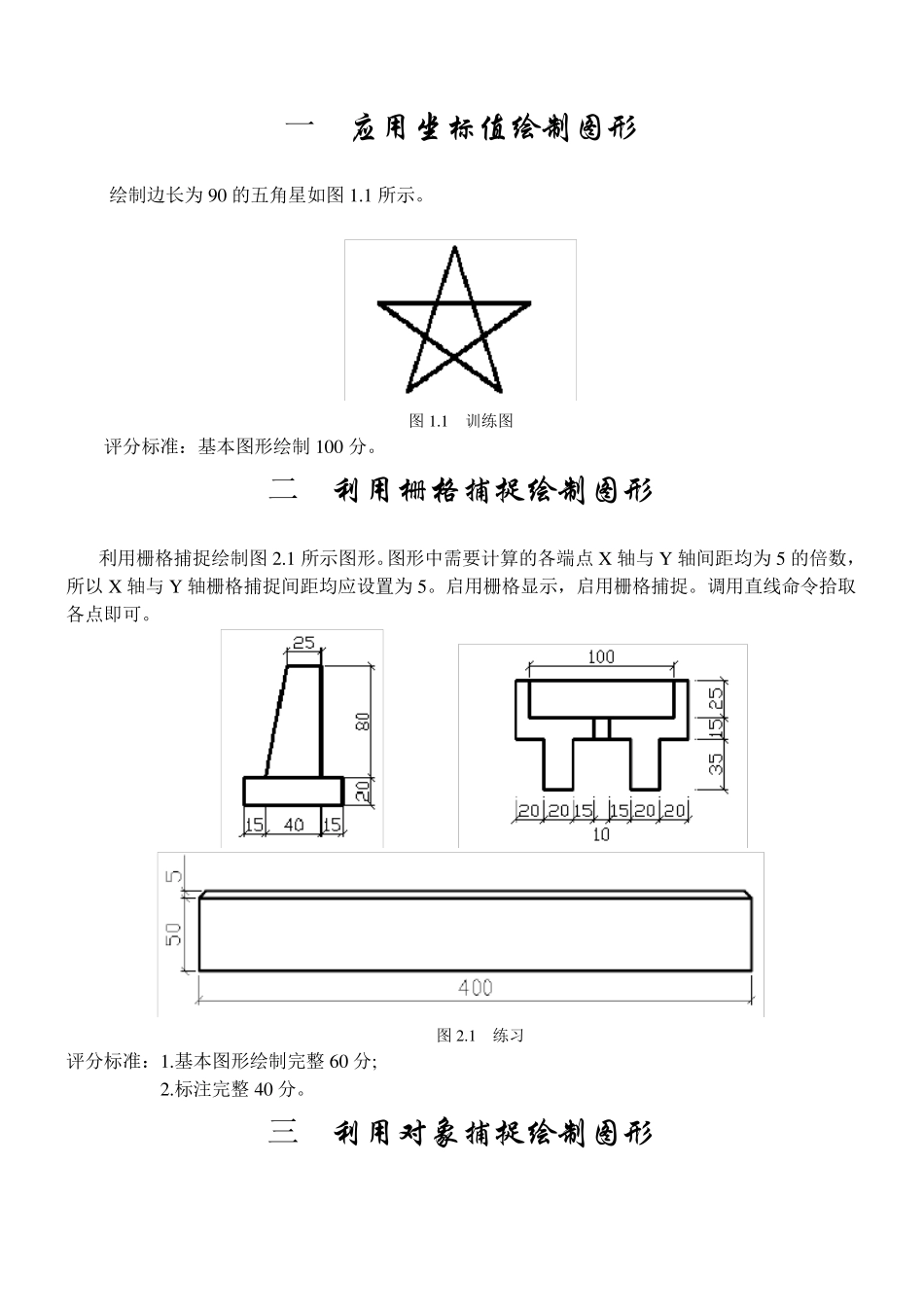

一 应用坐标值绘制图形 绘制边长为90 的五角星如图1.1 所示。 图1.1 训练图 评分标准：基本图形绘制100 分。 二 利用栅格捕捉绘制图形 利用栅格捕捉绘制图2.1 所示图形。图形中需要计算的各端点 X 轴与 Y 轴间距均为5 的倍数，所以 X 轴与 Y 轴栅格捕捉间距均应设置为5。启用栅格显示，启用栅格捕捉。调用直线命令拾取各点即可。 图2.1 练习 评分标准：1.基本图形绘制完整 60 分; 2.标注完整 40 分。 三 利用对象捕捉绘制图形 画图3.1 所示图形 图3-1 评分标准：1.基本图形绘制完整60 分; 2.文字、尺寸标注完整40 分。 四 利用对象追踪、正交绘制图形 练习 （1）利用正交与对象追踪绘制图3.1 与图2.1 右侧所示图形; （2）利用正交与对象追踪绘制图4.1 所示图形; 图4.1 U 形桥台投影图` 评分标准：1.基本图形绘制完整60 分。; 2.尺寸标注清晰完整40 分。 五 利用极轴绘制图形 利用极轴追踪绘制图5.1 所示门栓。 图5.1 门栓 评分标准：1.基本图形绘制60 分。; 2.角度标注准确，清晰20 分。` 3.尺寸标注准确，清晰20 分。; 六 利用圆、圆弧绘制图形 利用直线、圆、修剪等命令绘制图6.1、6.2 所示图形。 图6.1 图形练习 图6.2 图形练习 评分标准：1.基本图形绘制完整 60 分。 2.所有标注完整，清晰40 分。` 七 利用多边形绘制图形 （1）利用多边形绘制图5.1 所示五棱台的投影图并绘制左视图。 （2）绘制如图7.1 所示四棱台投影图。` （3）绘制图7.2 所示正六棱柱投影图。` 图7.1 四棱台投影图 图7.2 六棱柱投影图 评分标准：1.基本图形绘制完整 60 分` 2.尺寸标注清晰完整 40 分。` 八 利用复制编辑命令绘制图形 画图8.1 所示建筑物立面图。 图8.1 建筑物立面图（展开图） 评分标准：1.基本图形绘制完整 60 分 2.尺寸标注清晰完整 40 分 习题九 利 用 偏 移 命 令 绘 制 图 形 利用镜像、偏移命令绘制图 9.1 所示花格窗。 图 9.1 花格窗 评分标准：1.基本图形绘制完整 60 分` 2.尺寸标注清晰完整 40 分` 习题十 利 用 阵 列 命 令 绘 制 图 形 画图 10.1 所示房屋建筑设计图。 图 10.1 房层建筑设计图 利用阵列命令绘制图 10.2 所示图形。 评分标准：1.基本图形绘制完整 60 分` 2.尺寸标注清晰完整 40 分` 图10.2 练习 评分标准：1.基本图形绘制完整60 分` 2.尺寸标注清晰完整40...
