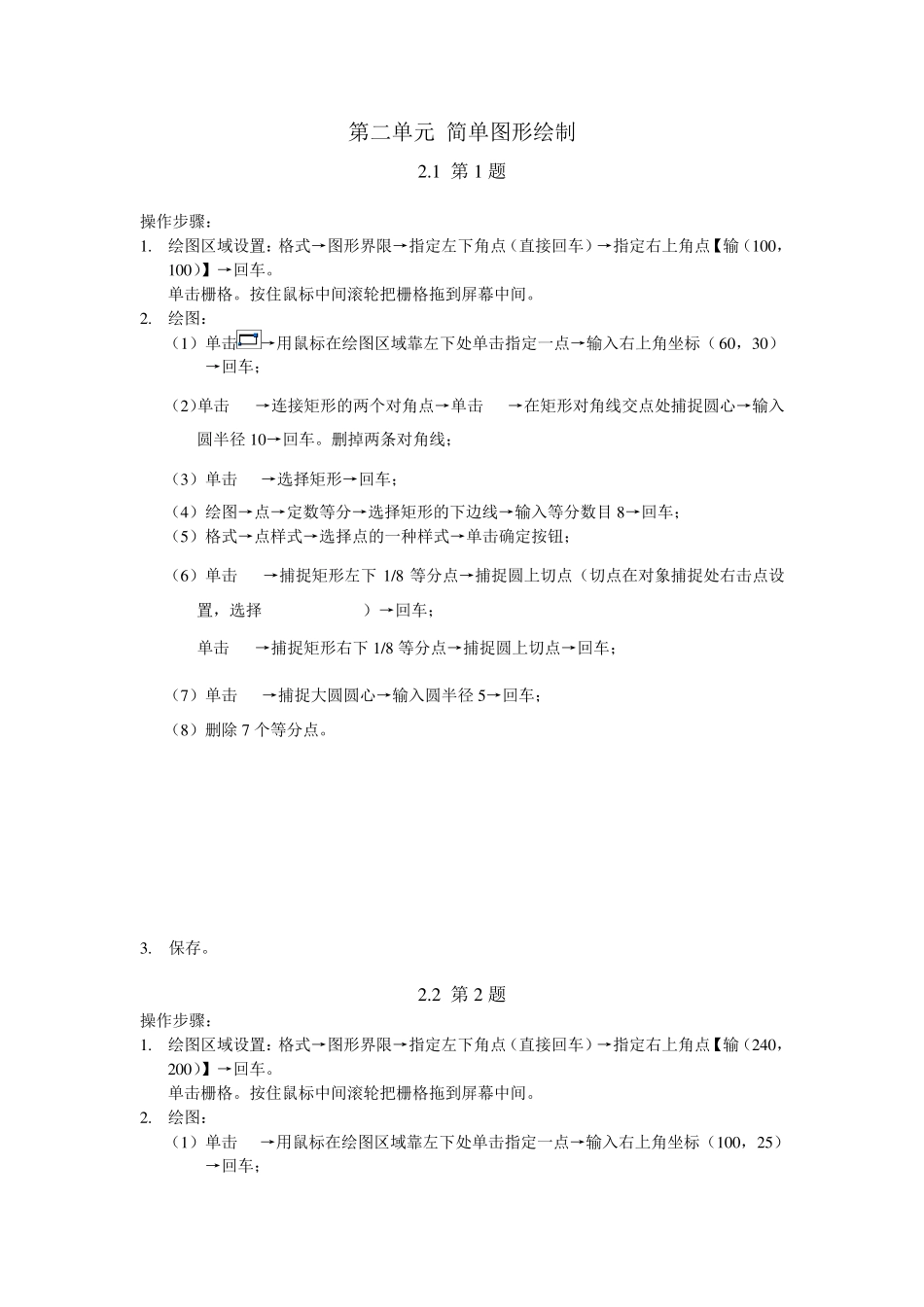

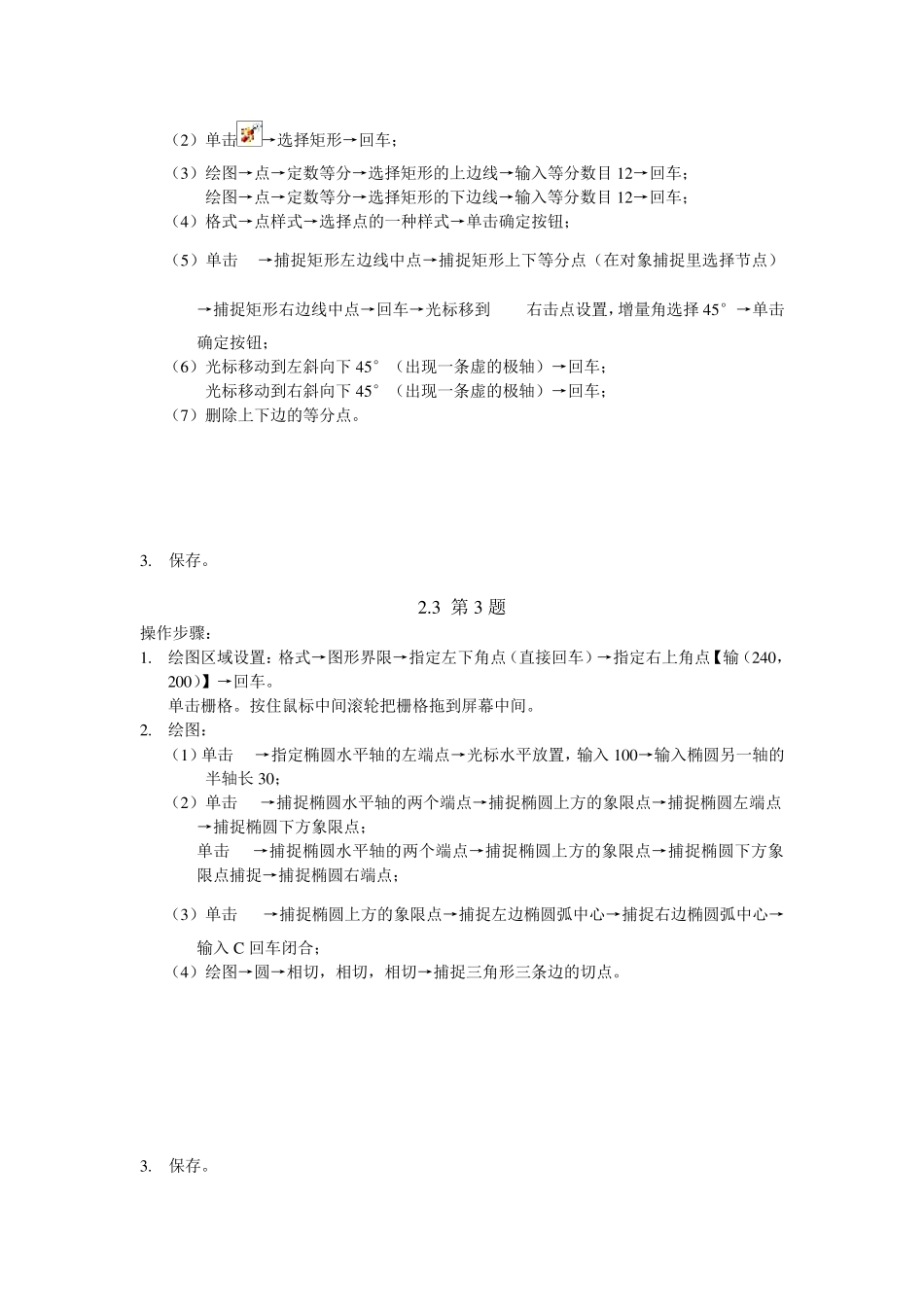

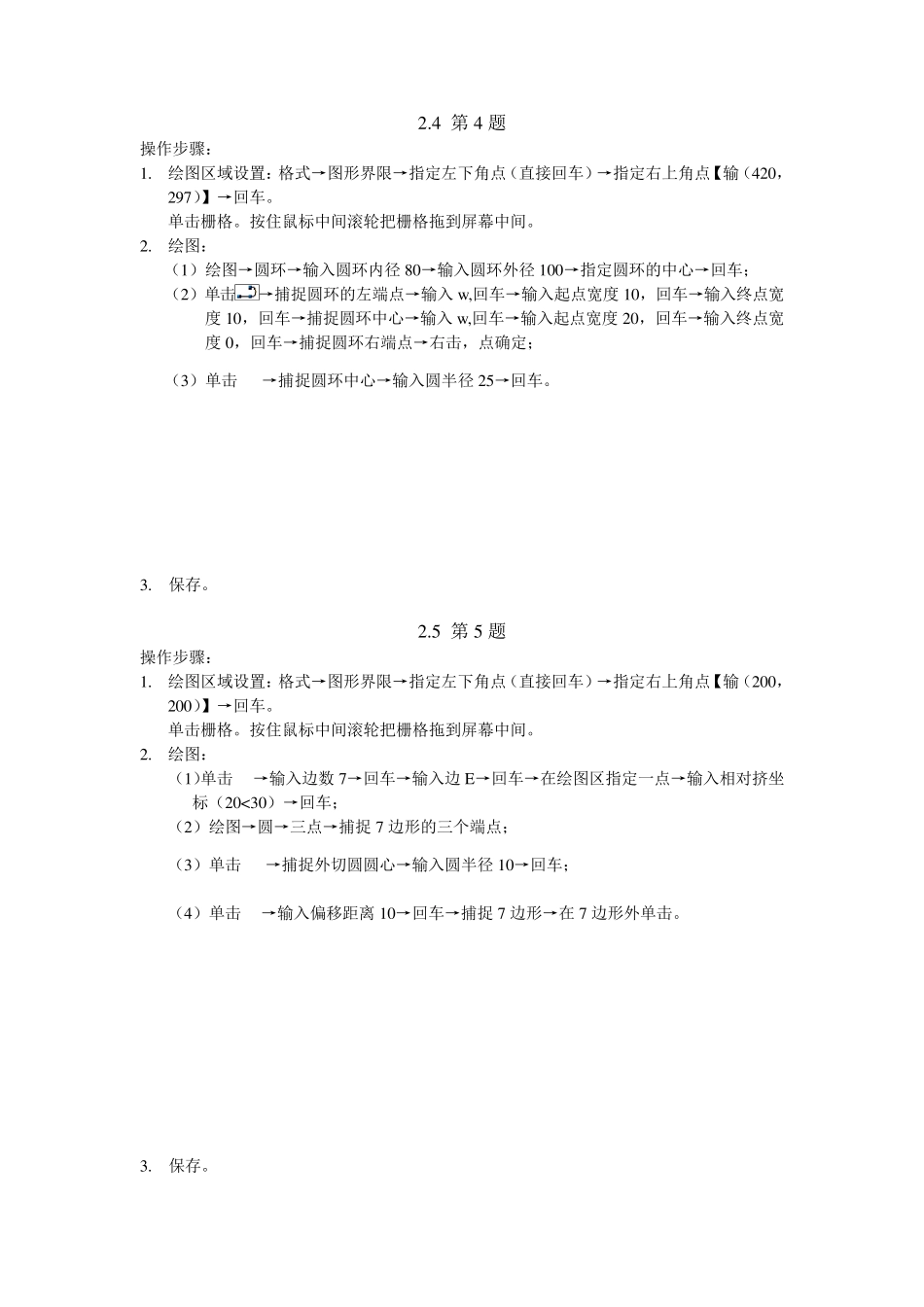

第二单元 简单图形绘制 2 .1 第1 题 操作步骤： 1 . 绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（1 0 0 ，1 0 0 ）】→回车。 单击栅格。按住鼠标中间滚轮把栅格拖到屏幕中间。 2 . 绘图： （1 ）单击→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（6 0 ，3 0 ）→回车； （2 ）单击→连接矩形的两个对角点→单击→在矩形对角线交点处捕捉圆心→输入圆半径 1 0 →回车。删掉两条对角线； （3 ）单击→选择矩形→回车； （4 ）绘图→点→定数等分→选择矩形的下边线→输入等分数目 8 →回车； （5 ）格式→点样式→选择点的一种样式→单击确定按钮； （6 ）单击→捕捉矩形左下 1 /8 等分点→捕捉圆上切点（切点在对象捕捉处右击点设置，选择）→回车； 单击→捕捉矩形右下 1 /8 等分点→捕捉圆上切点→回车； （7 ）单击→捕捉大圆圆心→输入圆半径 5 →回车； （8 ）删除 7 个等分点。 3 . 保存。 2 .2 第2 题 操作步骤： 1 . 绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（2 4 0 ，2 0 0 ）】→回车。 单击栅格。按住鼠标中间滚轮把栅格拖到屏幕中间。 2 . 绘图： （1 ）单击→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（1 0 0 ，2 5 ）→回车； （2）单击→选择矩形→回车； （3）绘图→点→定数等分→选择矩形的上边线→输入等分数目12→回车； 绘图→点→定数等分→选择矩形的下边线→输入等分数目12→回车； （4）格式→点样式→选择点的一种样式→单击确定按钮； （5）单击→捕捉矩形左边线中点→捕捉矩形上下等分点（在对象捕捉里选择节点）→捕捉矩形右边线中点→回车→光标移到右击点设置，增量角选择45°→单击确定按钮； （6）光标移动到左斜向下45°（出现一条虚的极轴）→回车； 光标移动到右斜向下45°（出现一条虚的极轴）→回车； （7）删除上下边的等分点。 3. 保存。 2.3 第 3 题 操作步骤： 1. 绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。 单击栅格。按住鼠标中间滚轮把栅格拖到屏幕中间。 2. 绘图： （1）单击→指定椭圆水平轴的左端点→光标水平放置，输入100→输入椭圆另一轴的半轴长 30； （2）单击→捕捉椭圆水平轴的两个端点→捕捉椭圆上方的象限点→捕捉椭...
