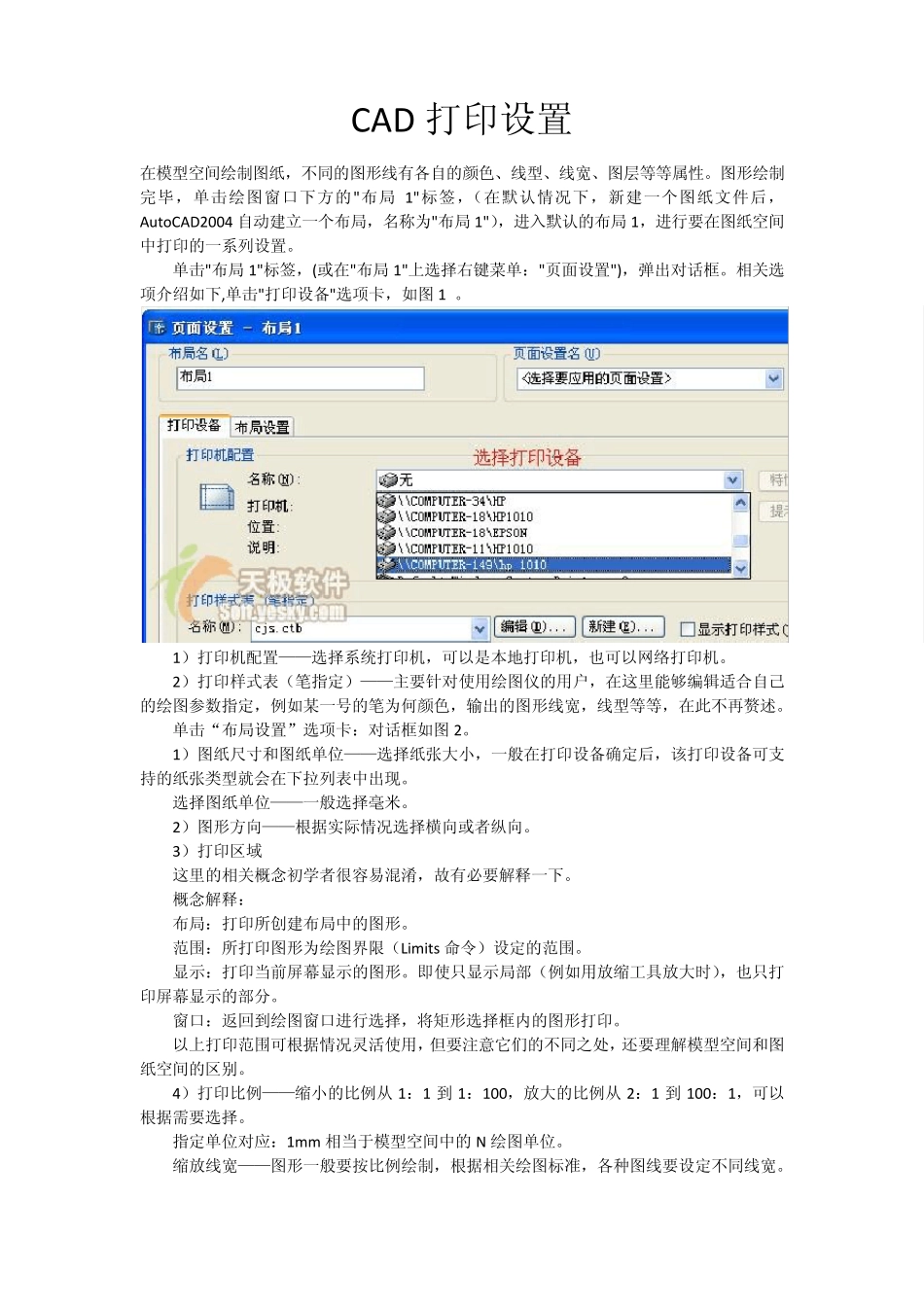

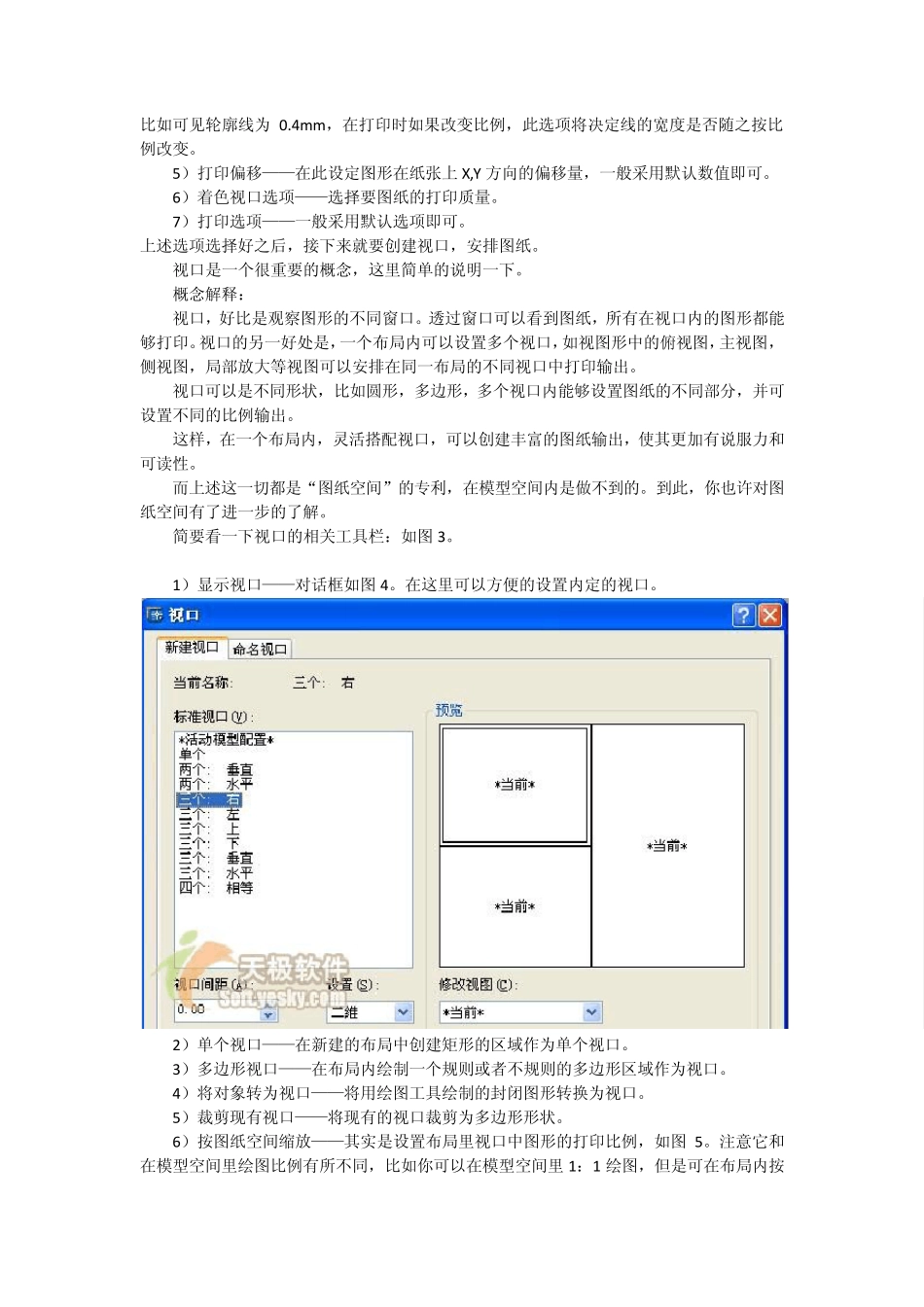

CAD 打印设置 在模型空间绘制图纸，不同的图形线有各自的颜色、线型、线宽、图层等等属性。图形绘制完毕，单击绘图窗口下方的"布局1"标签，（在默认情况下，新建一个图纸文件后， Au toCAD2004 自动建立一个布局，名称为"布局1"），进入默认的布局1，进行要在图纸空间中打印的一系列设置。 单击"布局1"标签，(或在"布局1"上选择右键菜单："页面设置")，弹出对话框。相关选项介绍如下,单击"打印设备"选项卡，如图1 。 1）打印机配置——选择系统打印机，可以是本地打印机，也可以网络打印机。 2）打印样式表（笔指定）——主要针对使用绘图仪的用户，在这里能够编辑适合自己的绘图参数指定，例如某一号的笔为何颜色，输出的图形线宽，线型等等，在此不再赘述。 单击“布局设置”选项卡：对话框如图2。 1）图纸尺寸和图纸单位——选择纸张大小，一般在打印设备确定后，该打印设备可支持的纸张类型就会在下拉列表中出现。 选择图纸单位——一般选择毫米。 2）图形方向——根据实际情况选择横向或者纵向。 3）打印区域 这里的相关概念初学者很容易混淆，故有必要解释一下。 概念解释： 布局：打印所创建布局中的图形。 范围：所打印图形为绘图界限（Limits 命令）设定的范围。 显示：打印当前屏幕显示的图形。即使只显示局部（例如用放缩工具放大时），也只打印屏幕显示的部分。 窗口：返回到绘图窗口进行选择，将矩形选择框内的图形打印。 以上打印范围可根据情况灵活使用，但要注意它们的不同之处，还要理解模型空间和图纸空间的区别。 4）打印比例——缩小的比例从 1：1 到 1：100，放大的比例从 2：1 到 100：1，可以根据需要选择。 指定单位对应：1mm 相当于模型空间中的N 绘图单位。 缩放线宽——图形一般要按比例绘制，根据相关绘图标准，各种图线要设定不同线宽。 比如可见轮廓线为0.4m m ，在打印时如果改变比例，此选项将决定线的宽度是否随之按比例改变。 5）打印偏移——在此设定图形在纸张上 X,Y 方向的偏移量，一般采用默认数值即可。 6）着色视口选项——选择要图纸的打印质量。 7）打印选项——一般采用默认选项即可。 上述选项选择好之后，接下来就要创建视口，安排图纸。 视口是一个很重要的概念，这里简单的说明一下。 概念解释： 视口，好比是观察图形的不同窗口。透过窗口可以看到图纸，所有在视口内的图形都能够打印。视口的另一好处是，一个布局内可以设置多个视口，如视图形中的...
