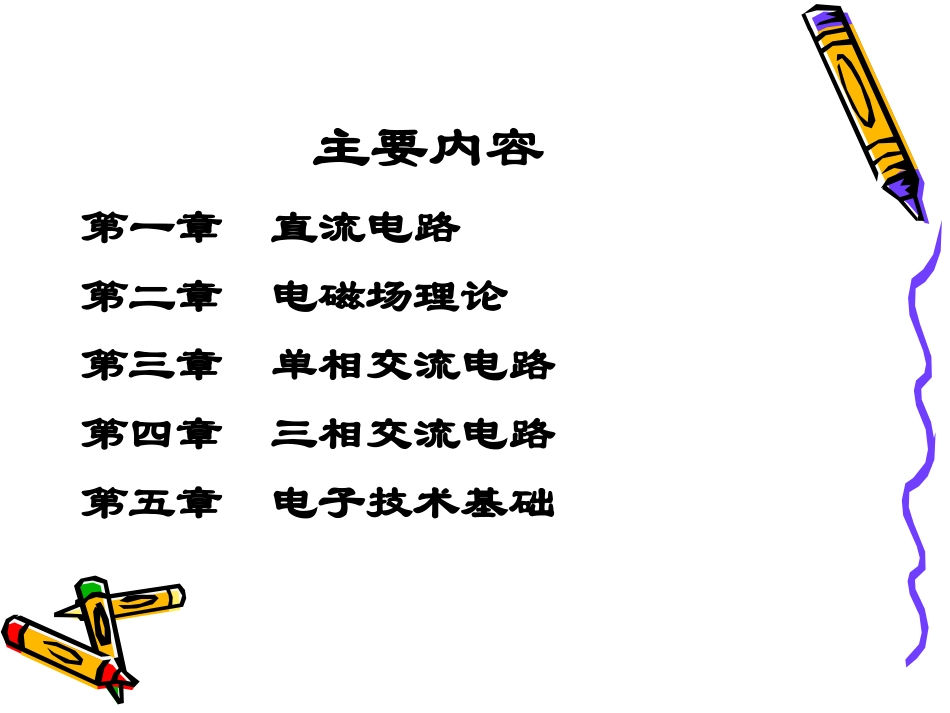

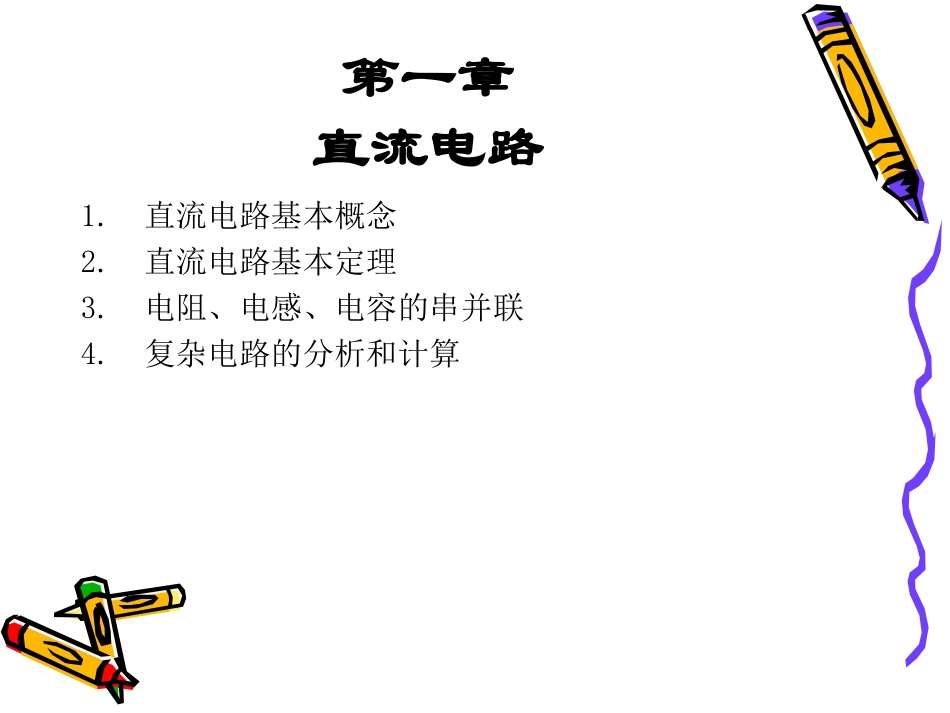

电工基础知识培训课件电工基础知识培训课件电工基础知识培训课件电工基础知识培训课件主讲：张德峰主讲：张德峰主要内容第一章直流电路第二章电磁场理论第三章单相交流电路第四章三相交流电路第五章电子技术基础第一章直流电路1.直流电路基本概念2.直流电路基本定理3.电阻、电感、电容的串并联4.复杂电路的分析和计算第二章电磁场理论1.磁铁的性质2.电流的磁场3.磁场的几个物理量4.磁场对通电导体的作用5.电磁感应6.铁磁物质的磁化7.自感、互感和涡流第三章单相交流电路1.正弦交流电的三要素2.交流电的有效值3.交流电的平均值4.正弦交流电的向量表示法5.交流电路中的电阻元件6.交流电路中的纯电感元件7.交流电路中的纯电容元件8.RLC串联电路的分析与计算9.线圈与电容并联电路10.电路的谐振第四章三相交流电路1.概述2.三相正弦交流电的表示方法3.三相电路的星形连接4.三相电路的三角形连接5.三相电路的功率第五章电子技术基础1.PN结及其单向导电性2.晶体二级管3.晶体三级管第一章直流电路1.直流电路基本概念2.直流电路基本定理3.电阻、电感、电容的串并联4.复杂电路的分析和计算1.1直流电路基本概念1、电流：导体中的自由电子在电场力的作用下，作有规则的定向运动，称谓电流，数值上等于单位时间内通过导体任一横截面的电量。2、电压：电场力将单位正电荷从一点移动到另一点所做的功，称为两点之间的电压。电压的大小与电荷移动的路径无关，电压的实际方向为电场力移动正电荷做功的方向。3、电位：在电路中任选一点作为参考点，电路中某点的电位就是该点到参考点的电压。电位实际上就是电压，所以电位也有正负之分。4、电势：电势是电源内部的电源力，在数值上等于单位正电荷从电源负极移至正极时所做的功。1.1直流电路基本概念5、电阻：在电场力的作用下，电流在导体中流动时所受到的阻力，称谓电阻。6、电阻率：在＋20℃时，长度为1m，横截面积为1mm2的某种材料导线的电阻值，称为这种材料的电阻率；电阻率越小，导电性能越好；电阻率的单位是Ω•mm2/m。7、电功率：单位时间内电场力所做的功，称为电功率；电功率与时间的乘积，称为电能；功率的单位为kW，电能的单位为kW•h。SLRRURIUIP22UItPtARtIQ2热量：1.2直流电路基本定理一、欧姆定理在一段电路中，流过电阻R的电流I与电阻两端的电压U成正比，而与这段电路的电阻R成反比。IURRUIIRURUI电阻的倒数称为电导，用G表示，欧姆定律还可以表示为：RG1GUI1.2直流电路基本定理二、基尔霍夫第一定律在电路中，汇聚于某节点的所有支路电流的代数和等于零。定义支路电流的正方向，例如：定义流入节点电流为正，流出为负。第一定律说明流入节点的电流等于流出节点的电流，其实质上是电荷不灭定律。00321AIIII1.2直流电路基本定理三、基尔霍夫第二定律在闭合回路中，所有电势的代数和等于回路中所有电压降的代数和。定义回路电流的正方向，例如：定义顺时针方向为正，逆时针方向为负。IRERIRIRIRIEEE443322113211.3电阻、电感、电容的串并联一、电阻的串联所有电阻流过的电流相等；串联电路的总电压等于各串联电阻的电压之和；21RRR21UUU1.3电阻、电感、电容的串并联二、电阻的并联所有电阻承受的电压相等；并联电路的总电流等于各并联电阻的电流之和；21212121212111111RRRRRRRRRRURURUIIRUI1.3电阻、电感、电容的串并联三、电感的串联2121LLLLL四、电感的并联21LLL1.3电阻、电感、电容的串并联五、电容的串联六、电容的并联21CCCUQC21212121212111111CCCCCCCCCCQCQCQUUCQU1.4复杂电路的分析和计算一、支路电流法以电路中各个支路的电流为未知量，对电路的运行参数进行求解。例题1：1.4复杂电路的分析和计算二、节点电压法以电路中各个节点相对于参考节点的电压为未知量，对电路的运行参数进行求解。例题2：1.4复杂电路的分析和计算三、戴维南定理（等效发电机原理）戴维南定理特别适合于在众多支路中，只需要求解其中一条支路电流的情况。它利用等效的原理，只保留被...
