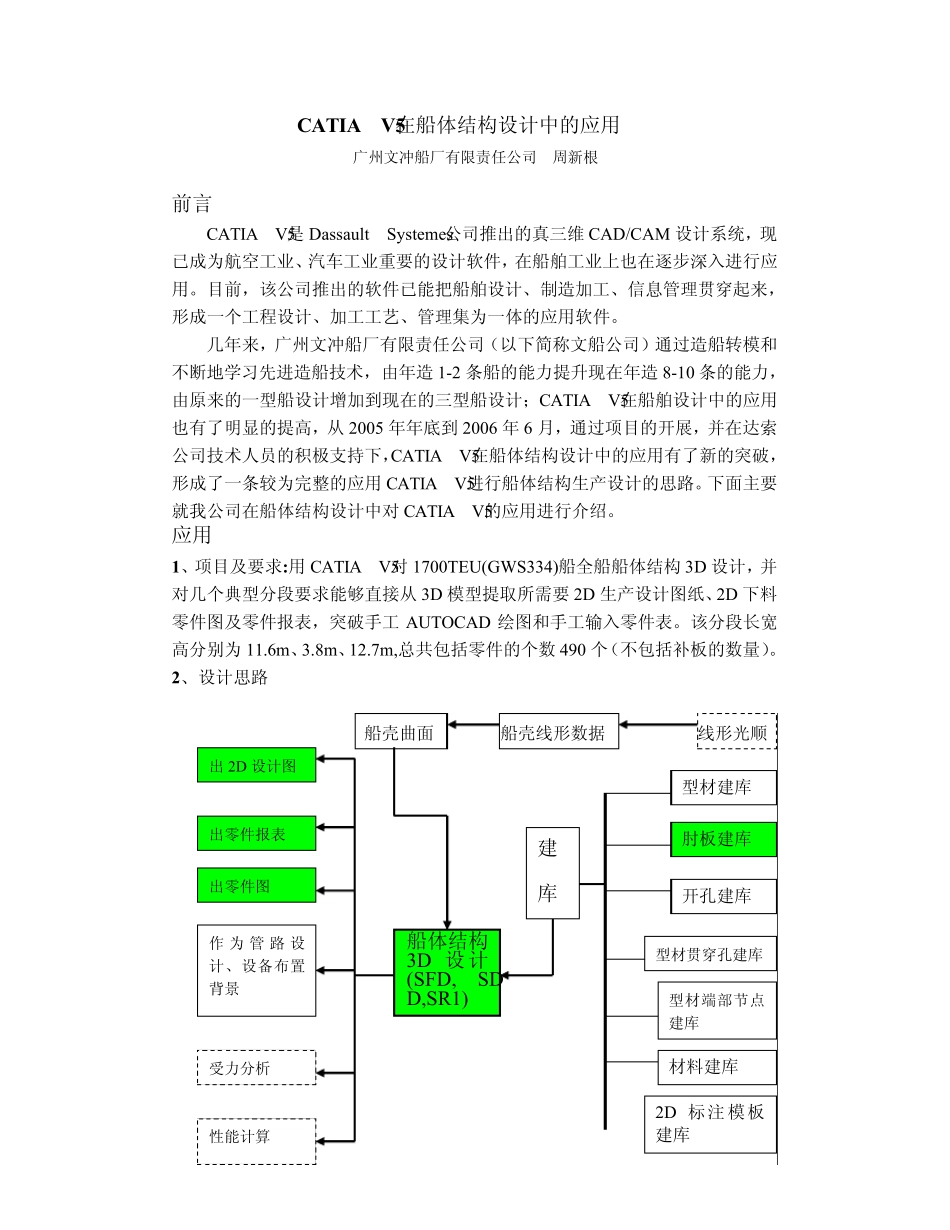

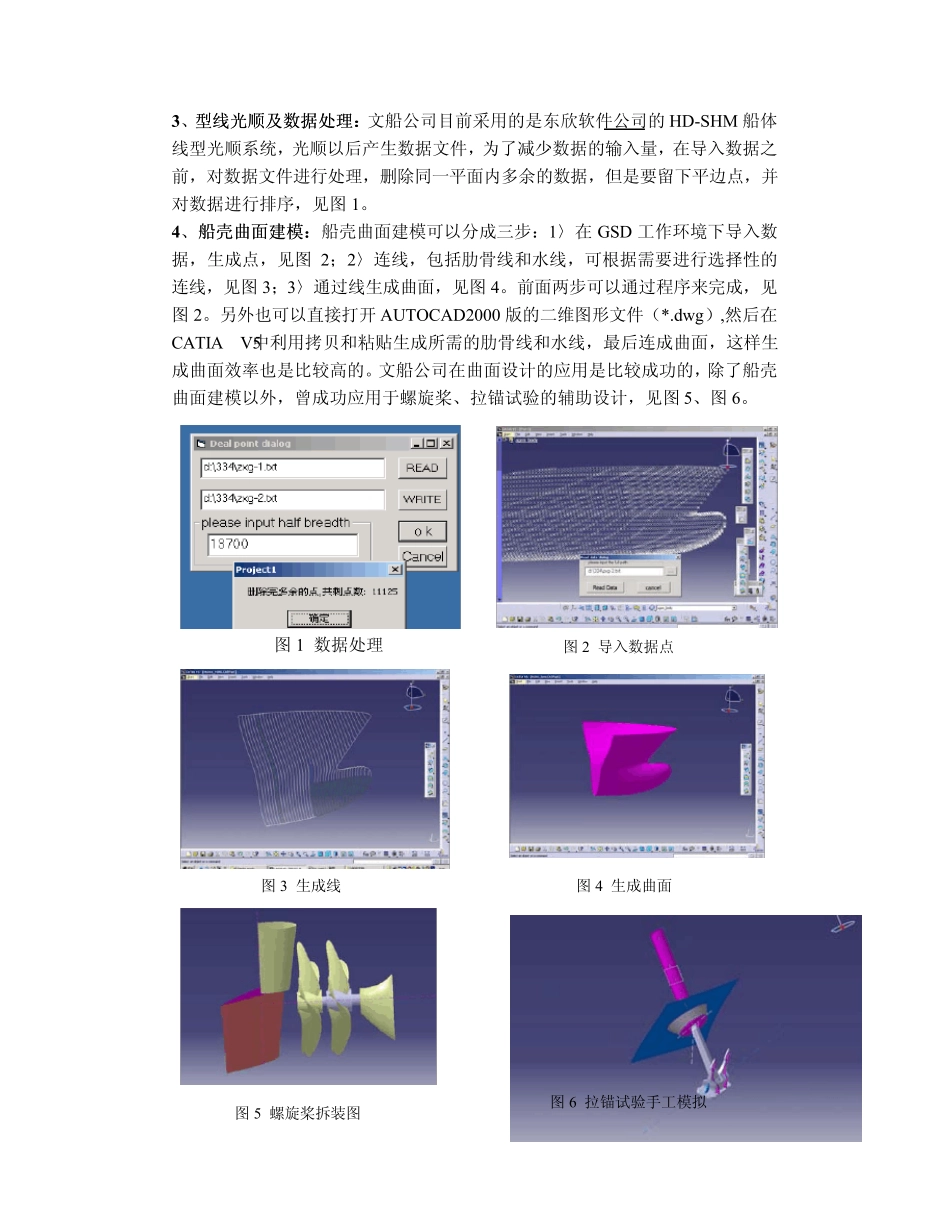

CATIA V5在船体结构设计中的应用 前言 CATIA V5是Dassau lt Sy stemes公司推出的真三维CAD/CAM 设计系统，现已成为航空工业、汽车工业重要的设计软件，在船舶工业上也在逐步深入进行应用。目前，该公司推出的软件已能把船舶设计、制造加工、信息管理贯穿起来，形成一个工程设计、加工工艺、管理集为一体的应用软件。 几年来，广州文冲船厂有限责任公司（以下简称文船公司）通过造船转模和不断地学习先进造船技术，由年造 1-2 条船的能力提升现在年造 8-10 条的能力，由原来的一型船设计增加到现在的三型船设计；CATIA V5在船舶设计中的应用也有了明显的提高，从 2005 年年底到 2006 年 6 月，通过项目的开展，并在达索公司技术人员的积极支持下，CATIA V5在船体结构设计中的应用有了新的突破，形成了一条较为完整的应用CATIA V5进行船体结构生产设计的思路。下面主要就我公司在船体结构设计中对 CATIA V5的应用进行介绍。 应用 1、项目及要求:用CATIA V5对 1700TEU(GWS334)船全船船体结构3D 设计，并对几个典型分段要求能够直接从 3D 模型提取所需要 2D 生产设计图纸、2D 下料零件图及零件报表，突破手工AUTOCAD 绘图和手工输入零件表。该分段长宽高分别为11.6m、3.8m、12.7m,总共包括零件的个数 490 个（不包括补板的数量）。 2、设计思路 线形光顺 船壳线形数据 船壳曲面 建库 船体结构3D 设计(SFD, SD D,SR1) 型材建库 肘板建库 开孔建库 型材贯穿孔建库 材料建库 2D 标注模板建库 出2D 设计图 出零件报表 出零件图 受力分析 作 为管 路 设计、设备布置背景 性能计算 型材端部节点建库 广州文冲船厂有限责任公司 周新根 3、型线光顺及数据处理型线光顺及数据处理：：文船公司目前采用的是东欣软件公司的 HD-SHM 船体线型光顺系统，光顺以后产生数据文件，为了减少数据的输入量，在导入数据之前，对数据文件进行处理，删除同一平面内多余的数据，但是要留下平边点，并对数据进行排序，见图 1。 4、船壳曲面建模船壳曲面建模：：船壳曲面建模可以分成三步：1〉在 GSD 工作环境下导入数据，生成点，见图 2；2〉连线，包括肋骨线和水线，可根据需要进行选择性的连线，见图 3；3〉通过线生成曲面，见图 4。前面两步可以通过程序来完成，见图 2。另外也可以直接打开 AUTOCAD2000 版的二维图形文件（*.dw g）,然后在CATIA V5中利用拷贝和粘贴生成所需的肋骨线和水线...
