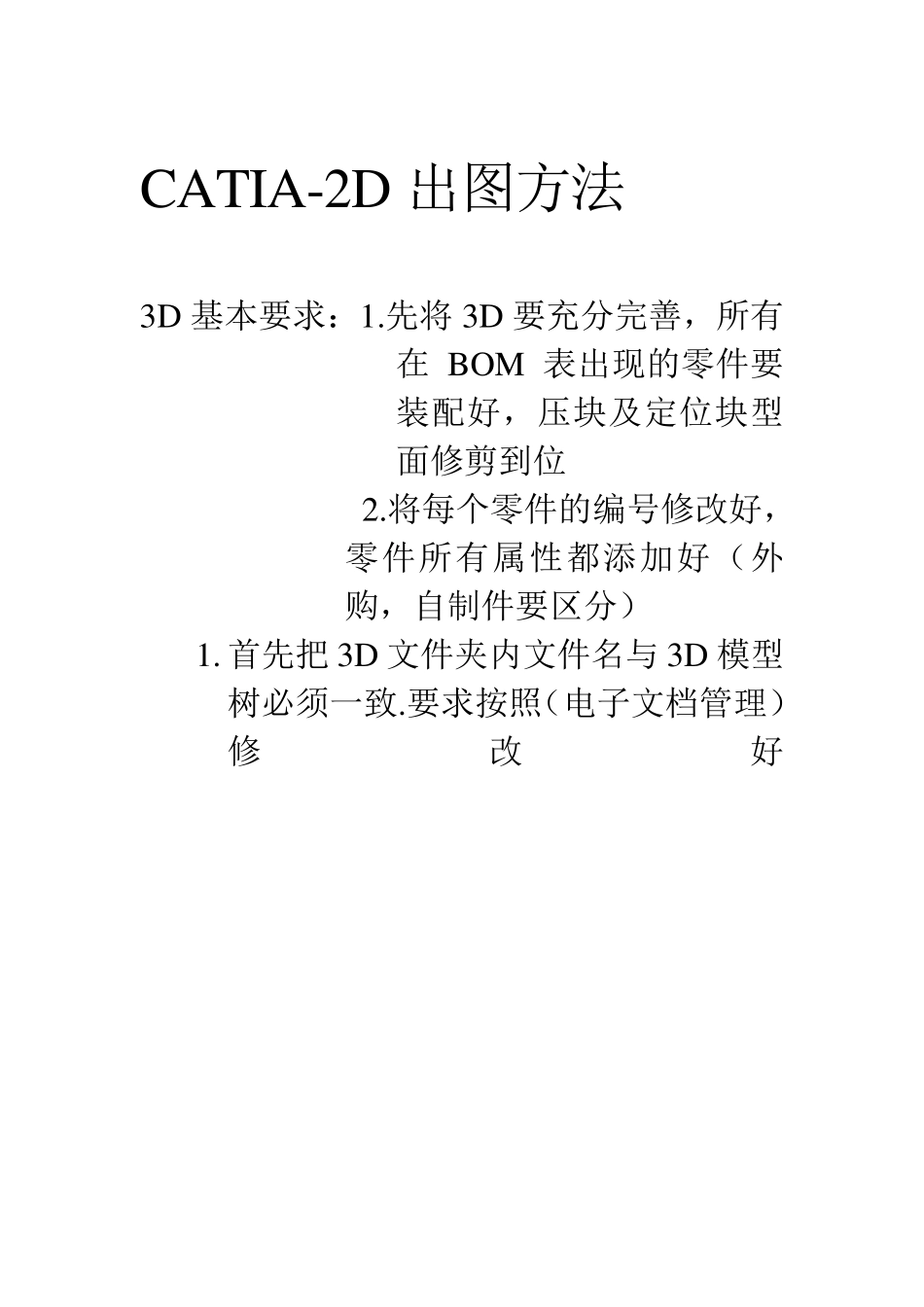

CATIA2D出图方法

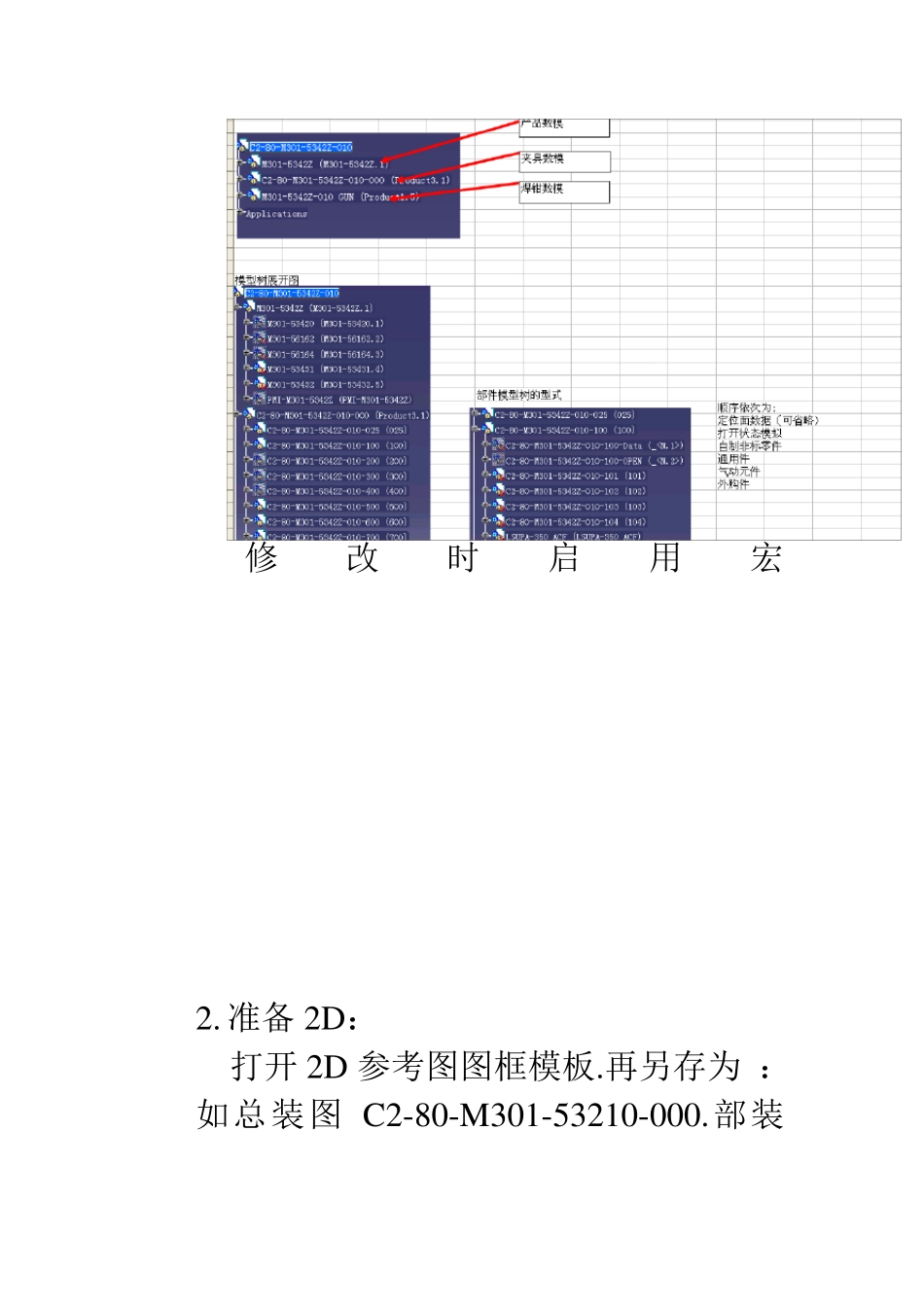

CATIA-2D 出图方法 3D 基本要求：1.先将3D 要充分完善，所有在BOM 表出现的零件要装配好，压块及定位块型面修剪到位 2.将每个零件的编号修改好，零件所有属性都添加好（外购，自制件要区分） 1. 首先把3D 文件夹内文件名与3D 模型树必须一致.要求按照（电子文档管理）修改好 修改时启用宏 2. 准备2D： 打开2D 参考图图框模板.再另存为 ：如总装图C2-80-M 301-53210-000.部装 图C2-80-M 301-53210-100 3. 打开已命名的总装图2D 图框：只投影主视图（见参考图纸）（点命令后，进入要投影的3D 部装图，点击3D 上的参考面）， 3.1.创建零件序号名称：首先在选项— 工程绘图- 批注与修饰里 3.2 图纸标题栏进入图纸背景中修改.（编辑-图纸背景） 4. 打开部装图2D 图框：投影三视图（见 参考图纸）（用命令后进入要投影的3D 部件，点击3D 上的参考面） 4.1 夹具单元3D 部件显示方式：（注意切勿用隐藏其他部件方式投影） 4.2 夹具单元的投影坐标线要与总图坐标线一致(定位块与夹紧块要有车线)： * 夹具单元投影后先检查孔或销，特征点是否与总图坐标线一致。 * 不一致时将夹具单元3D 做整理方法如下： 1.点击总装图文件-------建立一个新产品文件 2. 将要整理的单元剪切到新PRODUCT 里----将属性名称改回原单元名称 将原单元文件在树结构里删除 3.在更改的文件树里建立PART 文件,画出原点三根坐标线（可验证坐标位置） 4 . 将文件夹里的装配图文件删除，再将新的同名文件保存 5. 将新文件剪切入原文件夹就O K 4.3 所有总装图及夹具单元部装图里有加工件编号的零件都要出零件图，其他标准件及外购件在装配图BOM 表列出。 4.4 部装图在主视图中标明零件序号（ 用 标注 栏 里的零件序 号自 动 生 成 ） 4.2 部装图内的车线用宏（）鼠标左键双击 则自动生成（压块 定位块也如此） 5. 2D 标注：（严格按照参考图标注）1.零件外形以一边为基准拉出外形轮廓.孔位尺寸以以销为基准拉出其他孔的尺寸以及加工面的尺寸（立板以与支架连接销孔为基准. 摇臂以与气缸连接孔为基准（见下图））2 .同组销孔正负0 .0 2 .不同组销孔正负0 .0 5 销孔到加工面正负0 .0 5 .定位块压块中基准销孔到车线为正负0 .1 .加工面粗糙度为3 .2 .销孔为1 .6 （不管图形复杂程度一张图孔位只有一个基准） . 压臂连接片组装式零件图： 6 BOM 表生成 要求样式：（参照对方提供的模板...
