CATIA教程零件设计创建凹槽

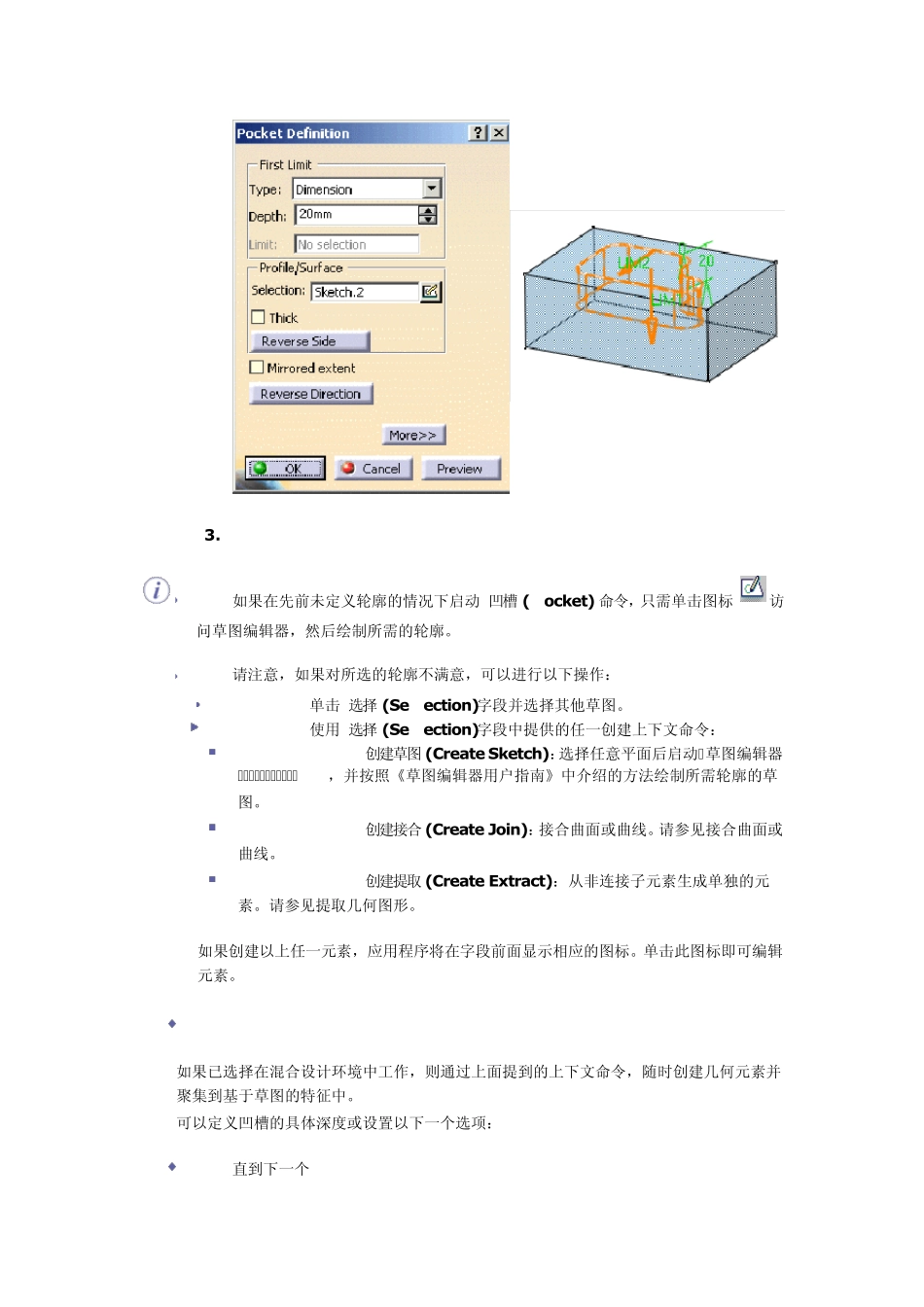

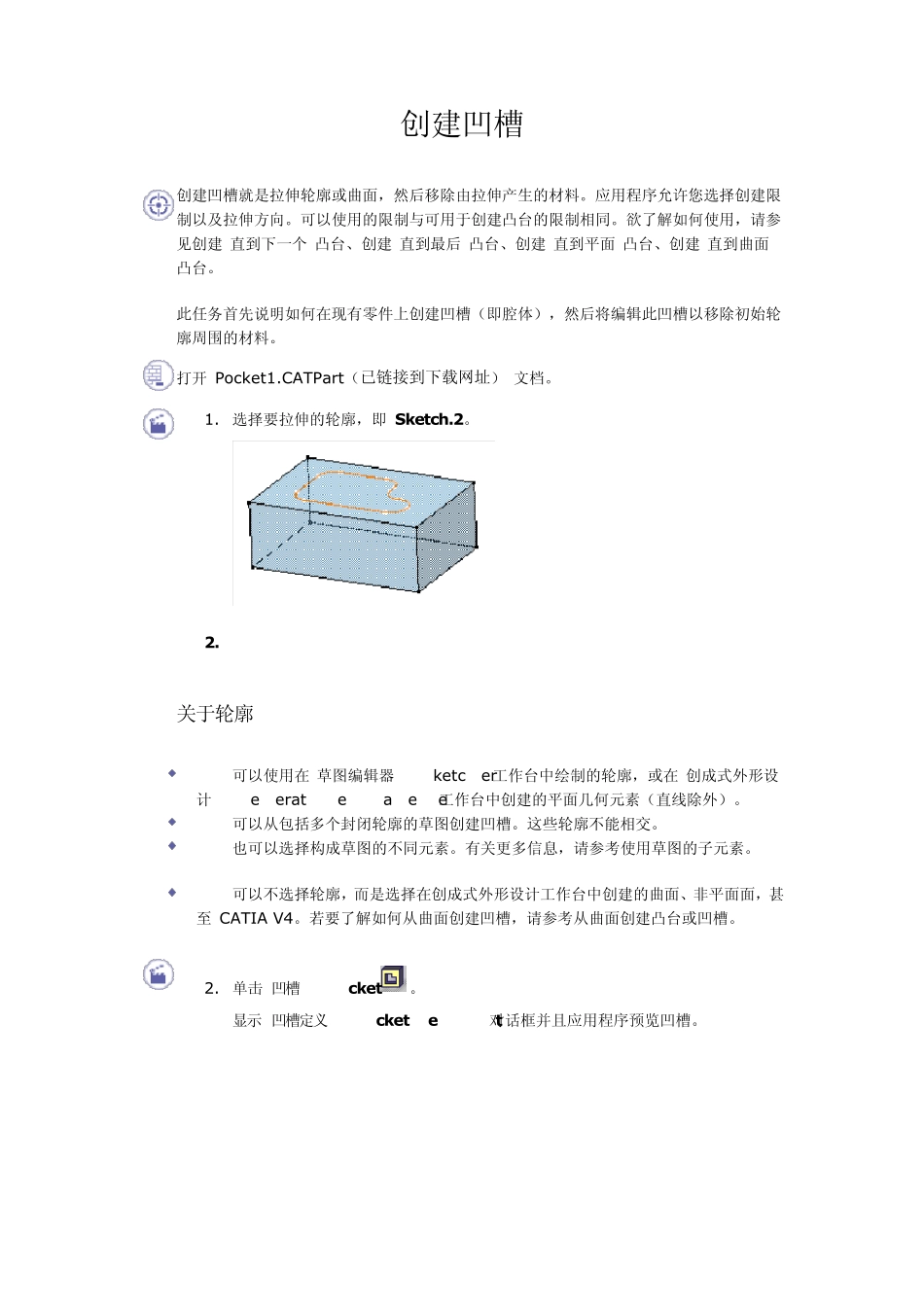

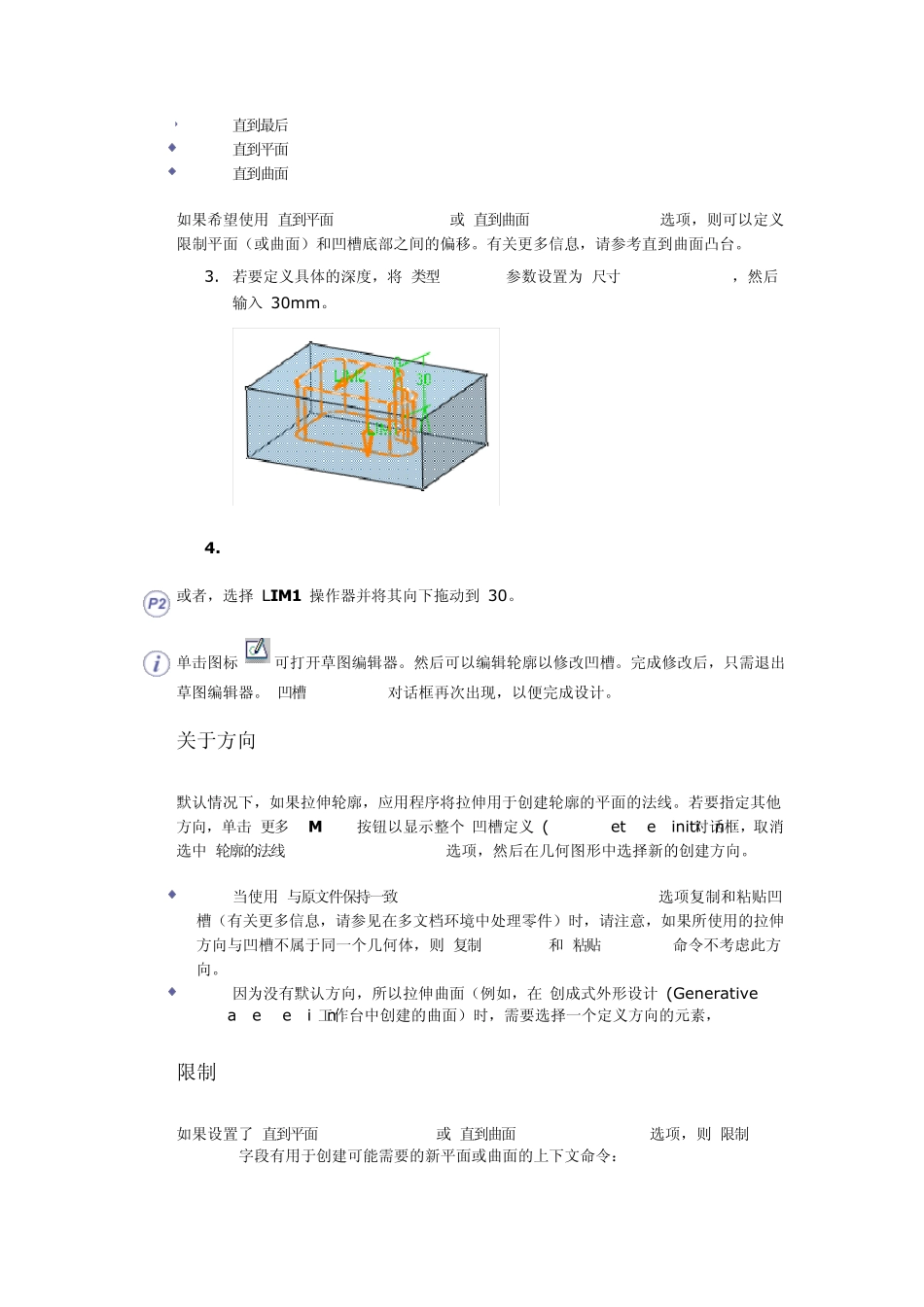

创建凹槽 创建凹槽就是拉伸轮廓或曲面，然后移除由拉伸产生的材料。应用程序允许您选择创建限制以及拉伸方向。可以使用的限制与可用于创建凸台的限制相同。欲了解如何使用，请参见创建“直到下一个”凸台、创建“直到最后”凸台、创建“直到平面”凸台、创建“直到曲面”凸台。 此任务首先说明如何在现有零件上创建凹槽（即腔体），然后将编辑此凹槽以移除初始轮廓周围的材料。 打开 Pocket1.CATPart（已链接到下载网址） 文档。 1. 选择要拉伸的轮廓，即 Sketch.2。 2. 关于轮廓 可以使用在“草图编辑器 (Sketcher)”工作台中绘制的轮廓，或在“创成式外形设计 (Generative Shape Design)”工作台中创建的平面几何元素（直线除外）。 可以从包括多个封闭轮廓的草图创建凹槽。这些轮廓不能相交。 也可以选择构成草图的不同元素。有关更多信息，请参考使用草图的子元素。 可以不选择轮廓，而是选择在创成式外形设计工作台中创建的曲面、非平面面，甚至 CATIA V4。若要了解如何从曲面创建凹槽，请参考从曲面创建凸台或凹槽。 2. 单击“凹槽 (Pocket)”。 显示“凹槽定义 (Pocket Definition)”对话框并且应用程序预览凹槽。 3. 如果在先前未定义轮廓的情况下启动“凹槽 (Pocket)”命令，只需单击图标 访问草图编辑器，然后绘制所需的轮廓。 请注意，如果对所选的轮廓不满意，可以进行以下操作： 单击“选择 (Selection)”字段并选择其他草图。 使用“选择 (Selection)”字段中提供的任一创建上下文命令： 创建草图 (Create Sketch)：选择任意平面后启动“草图编辑器 (Sketcher)”，并按照《草图编辑器用户指南》中介绍的方法绘制所需轮廓的草图。 创建接合 (Create Join)：接合曲面或曲线。请参见接合曲面或曲线。 创建提取 (Create Ex tract)：从非连接子元素生成单独的元素。请参见提取几何图形。 如果创建以上任一元素，应用程序将在字段前面显示相应的图标。单击此图标即可编辑元素。 如果已选择在混合设计环境中工作，则通过上面提到的上下文命令，随时创建几何元素并聚集到基于草图的特征中。 可以定义凹槽的具体深度或设置以下一个选项： 直到下一个 直到最后 直到平面 直到曲面 如果希望使用“直到平面 (Up to plane)”或“直到曲面 (Up to surface)”选项，则可以定义限制平面（或曲面）和凹槽底部之间的偏移。有关更多信息，请参考直到曲面凸台。 3. 若要定义具体的深度，...
