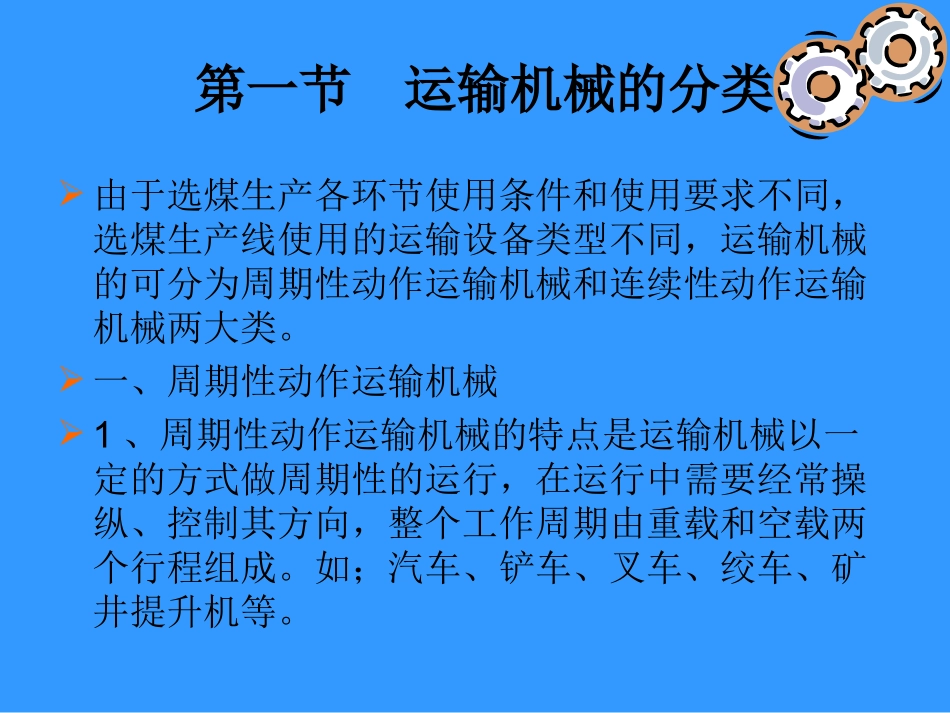

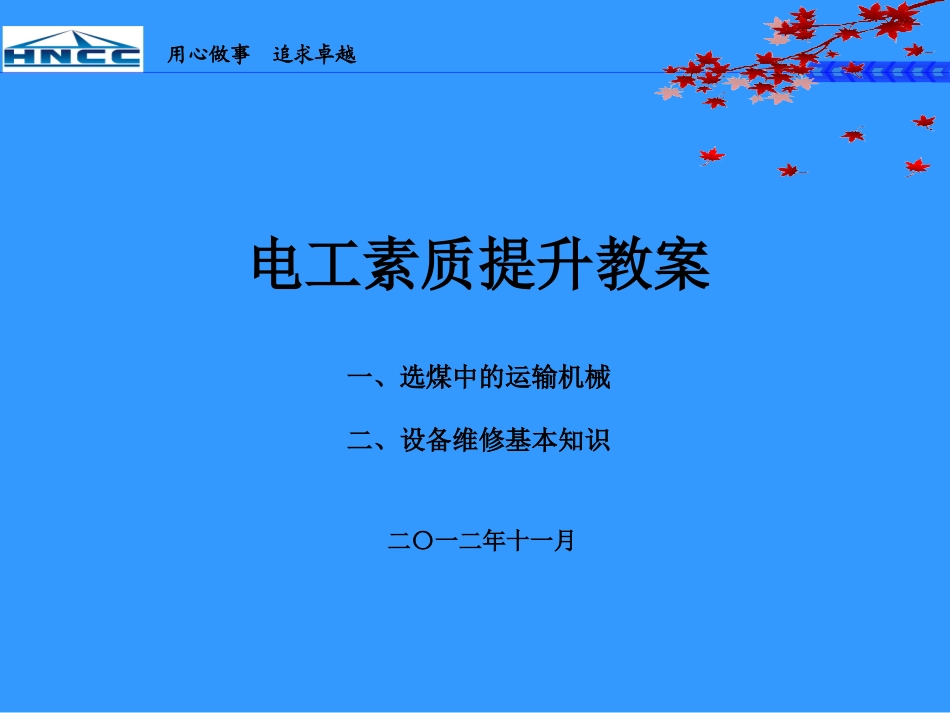

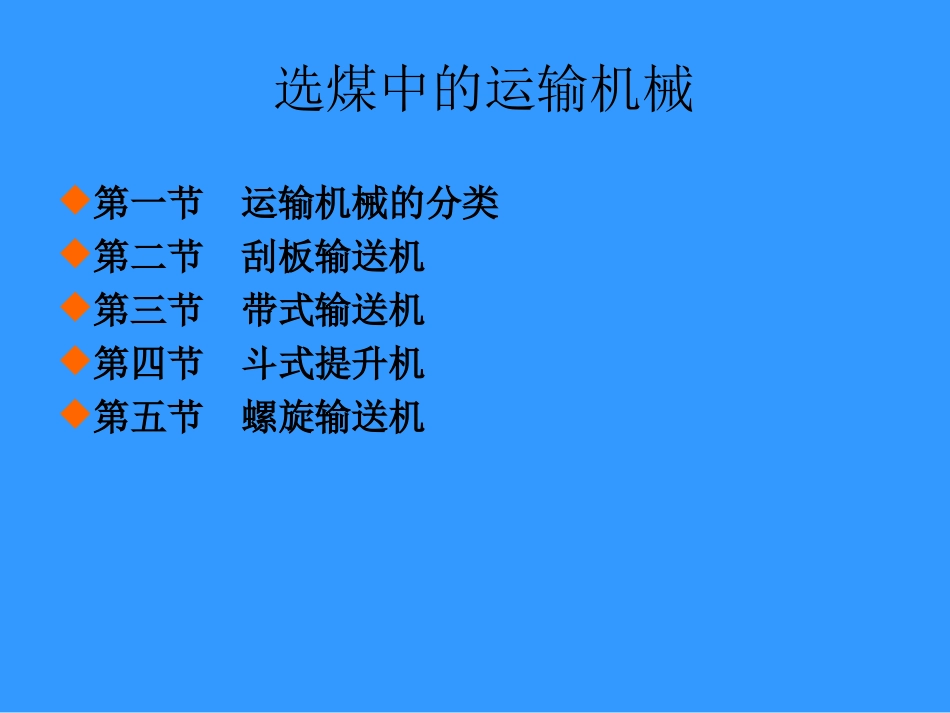

电工素质提升教案一、选煤中的运输机械二、设备维修基本知识用心做事追求卓越二〇一二年十一月选煤中的运输机械第一节运输机械的分类第二节刮板输送机第三节带式输送机第四节斗式提升机第五节螺旋输送机第一节运输机械的分类由于选煤生产各环节使用条件和使用要求不同，选煤生产线使用的运输设备类型不同，运输机械的可分为周期性动作运输机械和连续性动作运输机械两大类。一、周期性动作运输机械1、周期性动作运输机械的特点是运输机械以一定的方式做周期性的运行，在运行中需要经常操纵、控制其方向，整个工作周期由重载和空载两个行程组成。如；汽车、铲车、叉车、绞车、矿井提升机等。第一节运输机械的分类2、连续性动作运输机械按其结构形式，又可分为具有挠性牵引构件的运输机械和不具有挠性牵引构件的运输机械两大类。①具有挠性牵引构件的运输机械。如、皮带运输机、刮板运输机、斗式提升机等。②不具有挠性牵引构件的运输机械。如、筛子、离心机、螺旋输送机、电磁给煤机、往复式给煤机等。第二节刮板输送机一、概述刮板输送机分为板状链刮板输送机和圆环链刮板输送机两种。在选煤厂比较常用的是圆环链刮板输送机。第二节刮板输送机1．刮板输送机的适用范围刮板输送机适用于向上运输倾角不超过25°、向下运输不超过20°的倾角范围。2．刮板输送机的优缺点①优点运输能力不受负载的块度和湿度的影响；机身低矮、结构紧凑，可沿输送机全长任意位置装煤；机身长度调整方便。②缺点运行阻力大，耗电量高，中部槽磨损严重；使用维护不当易出现掉链、飘链、卡链、连续断链事故；运输距离也受到一定限制。第二节刮板输送机3．刮板输送机的分类①按机头卸载方式和结构，分为端卸式刮板输送机、侧卸式刮板输送机和90°转弯刮板输送机。②按中部槽布置方式，分为敞底式中部槽刮板输送机和封底式中部槽刮板输送机。③按刮板链是数目和布置方式，分为中单链刮板输送机、边双链刮板输送机和中双链刮板输送机。④按单台电动机额定功率大小，分为轻型刮板输送机（p≤40kw）、中型刮板输送机(40kw＜p≤90kw)和重型刮板输送机（p＞90kw）。4．刮板输送机型号举例SGZG-764/264电动机总功率，kw中部槽宽度，mmC——侧卸式型式代号：D—中单链型B—边双链型Z—中双链型刮板输送机代号：S—输送机G—刮板式第二节刮板输送机二、结构及工作原理重点介绍圆环链板刮板输送机（XGZ系列）XGS系列圆环链板刮板输送机的布置以水平为主，也可以倾斜布置，其最大输送倾斜角度为20°。水平运输时可以是单层或双层运输，倾斜运输时只能单层运输。XGZ系列圆环链刮板输送机由头轮、尾轮、中部槽、刮板链和传动装置等部分组成。刮板链环绕安装在头轮和尾轮上、在头轮架和尾轮架的中间，装设有钢板焊成的中部槽，也可用砖和水泥预制板制造中部槽，其底部和内壁黏结有铸石衬板、中部槽的底部是刮板链的重载段，空载段放在中部槽上部的滑道上。第二节刮板输送机XGZ系列圆环链刮板输送机的工作原理是：当刮板输送机工作时，电动机经减速器和传动轴带动头部链轮（头轮）转动，牵引刮板链在中部槽中移动，物料加在中部槽的底部，利用刮板的推力沿槽底向前移动，最终由中部槽头部的排料口排出。第三节带式输送机一、概述带式输送机是一种靠摩擦驱动的以连续方式运输物料的机械，是选煤厂中很重要的一种运输设备。它既可以进行碎散物料的运输，也可以进行成件物品的运输。1.带式输送机的适用条件带式输送机用于运输散装物料，可水平、倾斜铺设。通常情况下，沿倾斜向上运输原煤时，倾角不超过18°；倾斜向下运输时，倾角不超过15°。运送附着性和黏着性大的物料时，倾角还可大一些。2.带式输送机的优缺点①优点第三节带式输送机带式输送机运输能力大，工作阻力小，耗电量低（为刮板输送机耗电量的1/5~1/3）；货载与运输带一起移动，故磨损小，货载破碎性小；结构简单，铺设长度长，减少了转载次数，节省人员和设备）②缺点输送带成本高，初期投资大，且宜损坏，不能承受较大的冲击与摩擦；机身高，需要专门的装载设备；不适于运送有...
