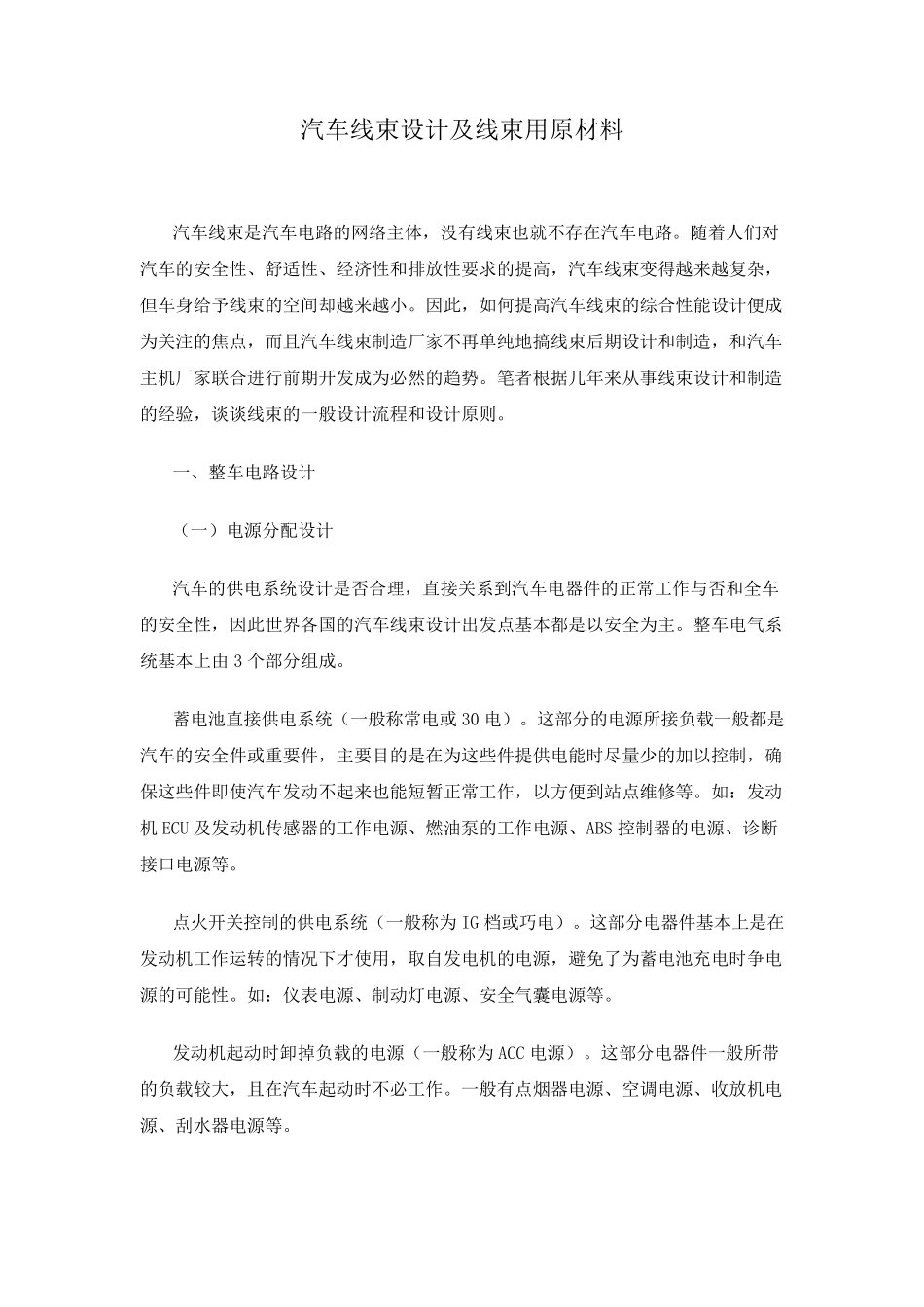

catia汽车线束设计及线束用原材料_第1页
1/10

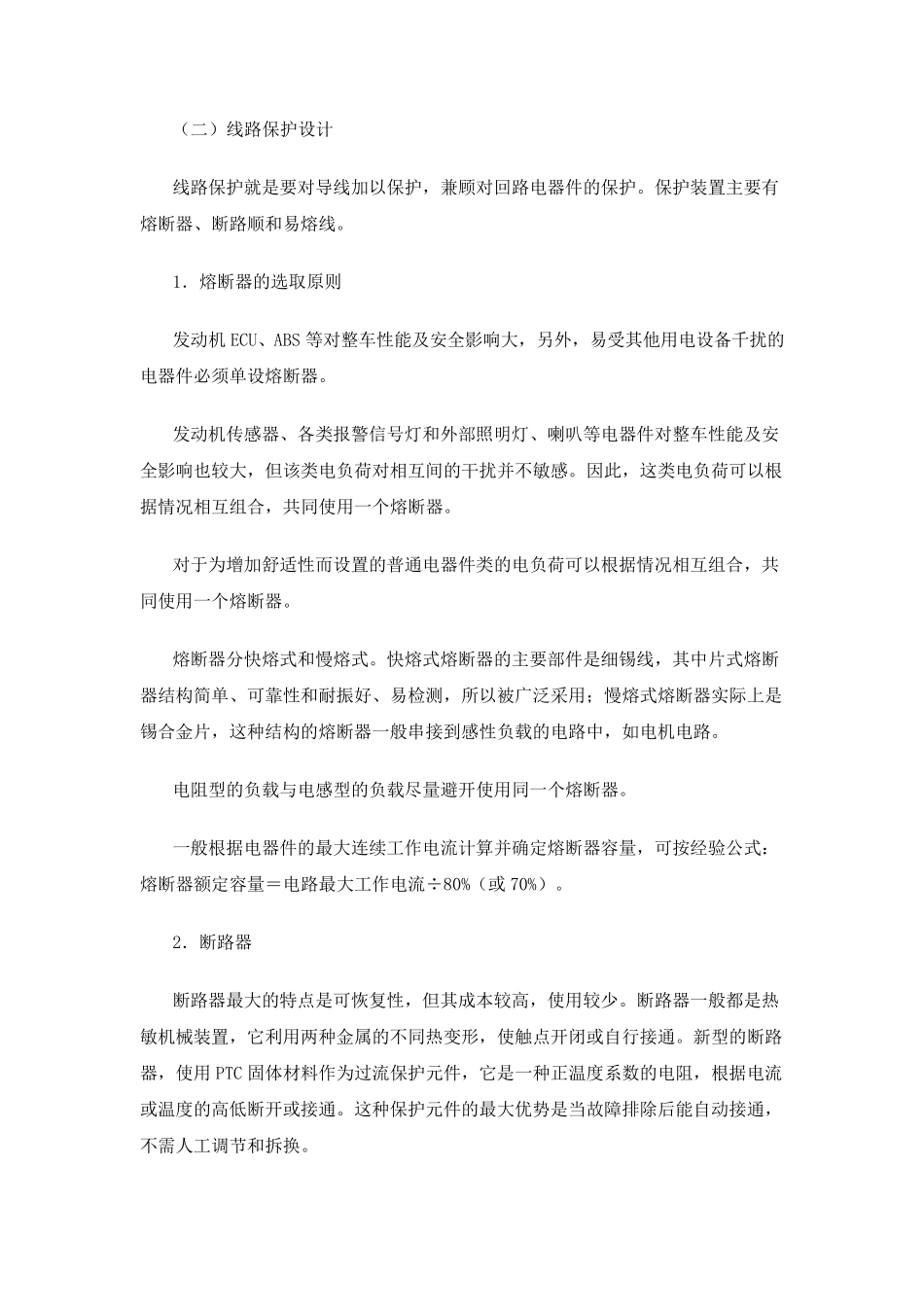

catia汽车线束设计及线束用原材料_第2页
2/10
catia汽车线束设计及线束用原材料_第3页
3/10
汽车线束设计及线束用原材料 汽车线束是汽车电路的网络主体,没有线束也就不存在汽车电路。随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高,汽车线束变得越来越复杂,但车身给予线束的空间却越来越小。因此,如何提高汽车线束的综合性能设计便成为关注的焦点,而且汽车线束制造厂家不再单纯地搞线束后期设计和制造,和汽车主机厂家联合进行前期开发成为必然的趋势。笔者根据几年来从事线束设计和制造的经验,谈谈线束的一般设计流程和设计原则。 一、整车电路设计 (一)电源分配设计 汽车的供电系统设计是否合理,直接关系到汽车电器件的正常工作与否和全车的安全性,因此世界各国的汽车线束设计出发点基本都是以安全为主。整车电气系统基本上由3 个部分组成。 蓄电池直接供电系统(一般称常电或30 电)。这部分的电源所接负载一般都是汽车的安全件或重要件,主要目 的是在为这些 件提供电能时 尽 量 少 的加 以控 制,确保 这些 件即 使 汽车发动 不起 来也能短 暂 正常工作,以方 便到站 点维 修 等 。如: 发动机 ECU 及发动 机传 感 器的工作电源、燃 油 泵 的工作电源、ABS 控 制器的电源、诊 断接口 电源等 。 点火 开关控 制的供电系统(一般称为 IG 档 或巧 电)。这部分电器件基本上是在发动 机工作运 转 的情 况 下 才 使 用,取 自 发电机的电源,避 免 了 为蓄电池充 电时 争 电源的可 能性。如: 仪 表 电源、制动 灯 电源、安全气囊 电源等 。 发动 机起 动 时 卸 掉 负载的电源(一般称为 ACC 电源)。这部分电器件一般所带的负载较 大 ,且在汽车起 动 时 不必工作。一般有点烟 器电源、空调 电源、收 放机电源、刮 水 器电源等 。 ( 二 ) 线 路 保 护 设 计 线 路 保 护 就 是 要 对 导 线 加 以 保 护 , 兼 顾 对 回 路 电 器 件 的 保 护 。 保 护 装 置 主 要 有熔 断 器 、 断 路 顺 和 易 熔 线 。 1. 熔 断 器 的 选 取 原 则 发 动 机 ECU、 ABS 等 对 整 车 性 能 及 安 全 影 响 大 , 另 外 , 易 受 其 他 用 电 设 备 千 扰 的电 器 件 必 须 单 设 熔 断 器 。 发 动 机 传 感 器 、 各 类 报 警 信 号 灯 和 外 部 照 明 灯 、 喇 叭 等 电 器 件 对 整...
