catia直齿轮齿轮参数化设计

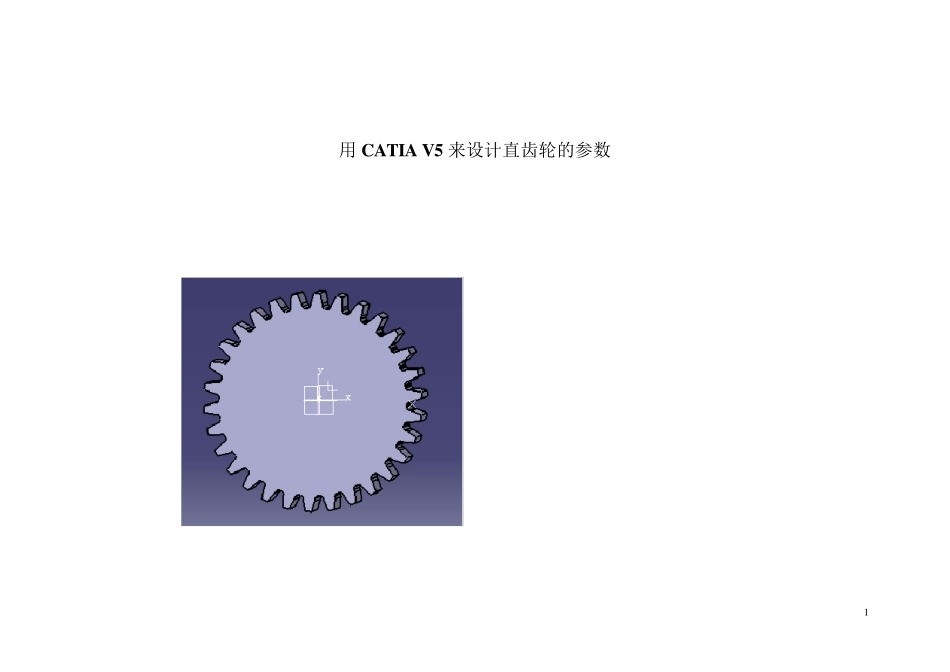

catia直齿轮齿轮参数化设计_第1页
1/36

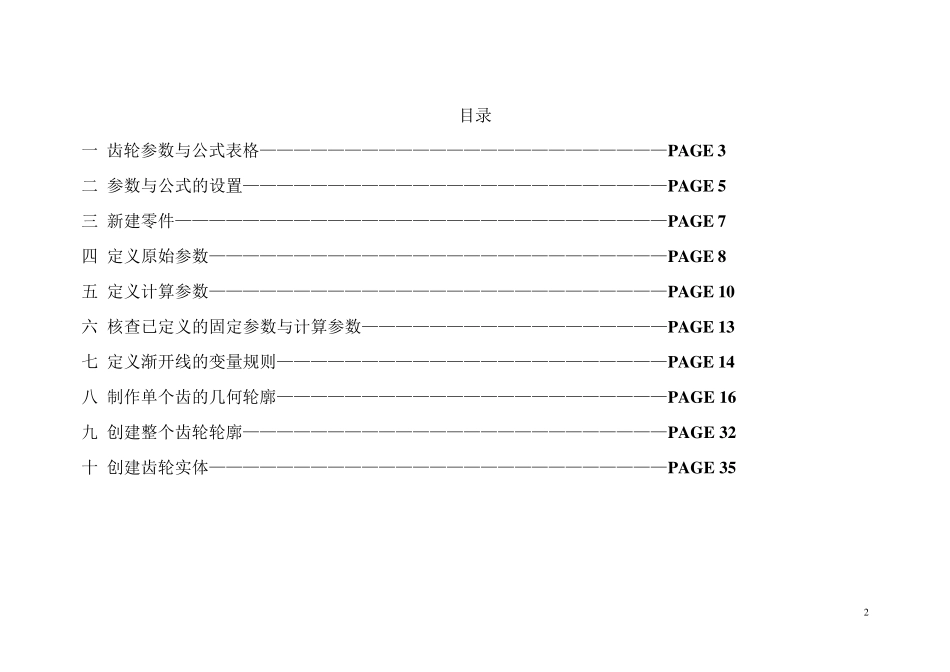

catia直齿轮齿轮参数化设计_第2页
2/36
catia直齿轮齿轮参数化设计_第3页
3/36
1 用CATIA V5 来设计直齿轮的参数 2 目录 一 齿轮参数与公式表格————————————————————————PAGE 3 二 参数与公式的设置—————————————————————————PAGE 5 三 新建零件—————————————————————————————PAGE 7 四 定义原始参数———————————————————————————PAGE 8 五 定义计算参数———————————————————————————PAGE 10 六 核查已定义的固定参数与计算参数——————————————————PAGE 13 七 定义渐开线的变量规则———————————————————————PAGE 14 八 制作单个齿的几何轮廓———————————————————————PAGE 16 九 创建整个齿轮轮廓—————————————————————————PAGE 32 十 创建齿轮实体———————————————————————————PAGE 35 3 一 齿轮参数与公式表格 序号 参数 类型或单位 公式 描述 1 a 角度(deg) 标准值:20deg 压力角:(10deg≤a≤20deg) 2 m 长度(mm) —— 模数 3 z 整数 —— 齿数(5≤z≤200) 4 p 长度(mm) m * π 齿距 5 ha 长度(mm) m 齿顶高=齿顶到分度圆的高度 6 hf 长度(mm) if m > 1.25 ,hf = m * 1.25; else hf = m * 1.4 齿根高=齿根到分度圆的深度 7 rp 长度(mm) m * z / 2 分度圆半径 8 ra 长度(mm) rp + ha 齿顶圆半径 9 rf 长度(mm) rp - hf 齿根圆半径 10 rb 长度(mm) rp * cos( a ) 基圆半径 11 rr 长度(mm) m * 0.38 齿根圆角半径 12 t 实数 0≤t≤1 渐开线变量 13 xd 长度(mm) rb * ( cos(t * π) +sin(t * π) * t * π ) 基于变量 t 的齿廓渐开线 X 坐标 14 yd 长度(mm) rb * ( sin(t * π) -cos(t * π) * t *π ) 基于变量 t 的齿廓渐开线 X 坐标 15 b 角度(deg) —— 斜齿轮的分度圆螺旋角 16 L 长度(mm) —— 齿轮的厚度 (在定义计算参数中舔加公式时,可以直接复制公式:注意单位一致) 4 5 二 参数与公式的设置 6 7 三 新建零件 依次点击———— ———— 点击按钮 现在零件树看起来应该如下: 8 四.定义原始参数 点击按钮,如图下所示: 这样就可...
