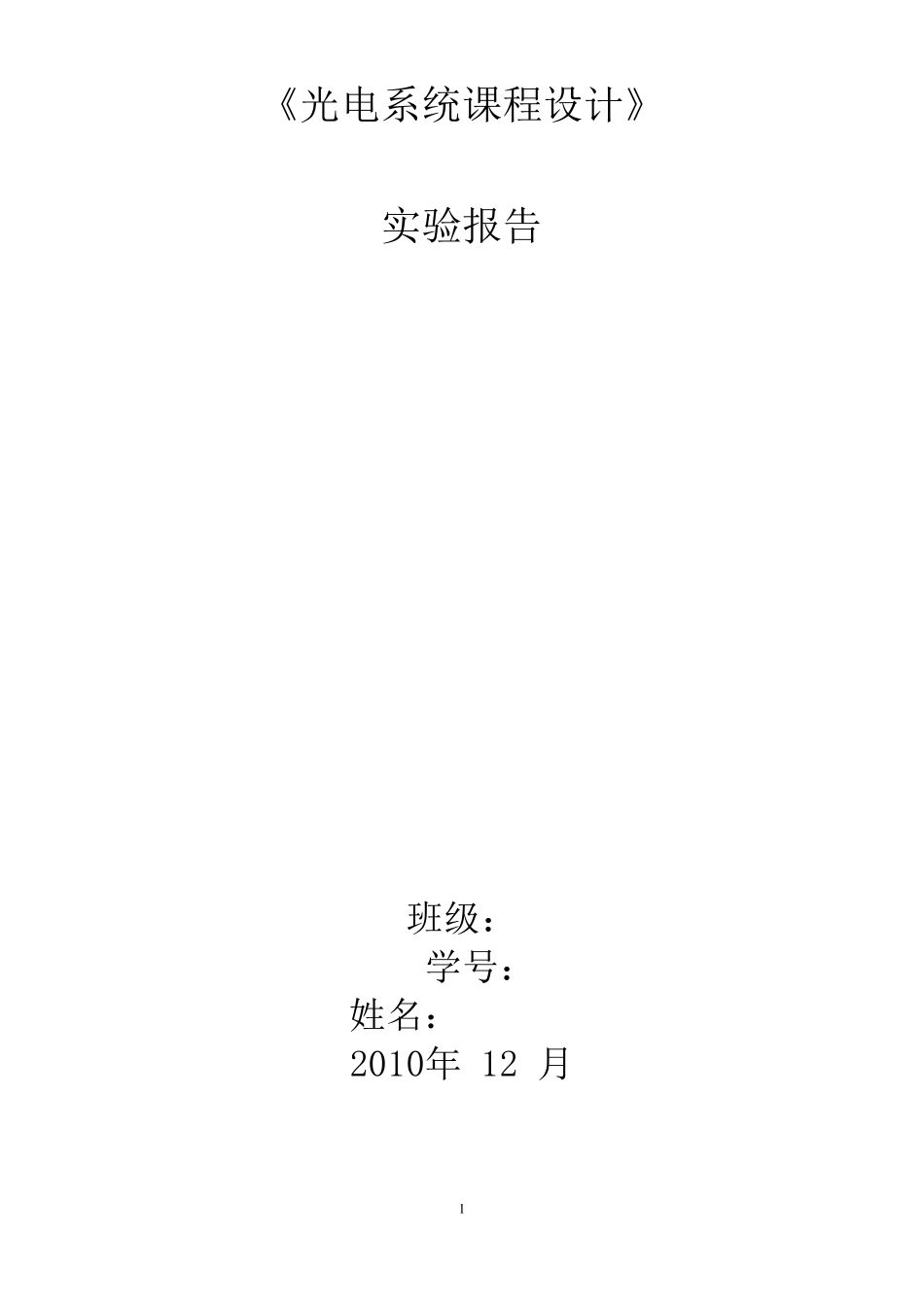

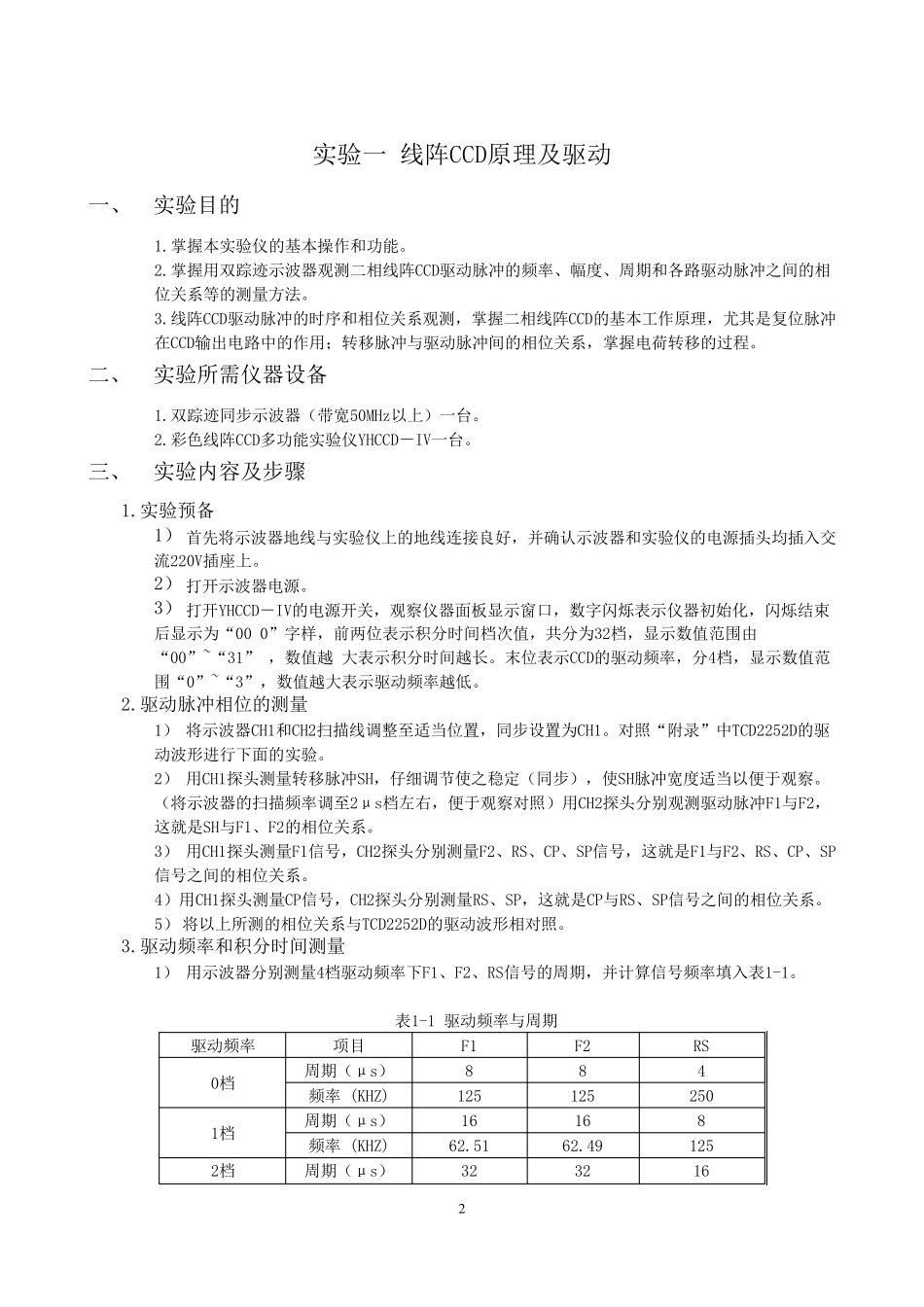

1 《光电系统课程设计》 实验报告 班级： 学号： 姓名： 2010年 12 月 2 实 验 一 线 阵 CCD原 理 及 驱 动 一 、 实 验 目 的 1.掌 握 本 实 验 仪 的 基 本 操 作 和 功 能 。 2.掌 握 用 双 踪 迹 示 波 器 观 测 二 相 线 阵 CCD驱 动 脉 冲 的 频 率 、 幅 度 、 周 期 和 各 路 驱 动 脉 冲 之 间 的 相位 关 系 等 的 测 量 方 法 。 3.线 阵 CCD驱 动 脉 冲 的 时 序 和 相 位 关 系 观 测 ， 掌 握 二 相 线 阵 CCD的 基 本 工 作 原 理 ， 尤 其 是 复 位 脉 冲在 CCD输 出 电 路 中 的 作 用 ； 转 移 脉 冲 与 驱 动 脉 冲 间 的 相 位 关 系 ， 掌 握 电 荷 转 移 的 过 程 。 二 、 实 验 所 需 仪 器 设 备 1.双 踪 迹 同 步 示 波 器 （ 带 宽 50MHz以 上 ） 一 台 。 2.彩 色 线 阵 CCD多 功 能 实 验 仪 YHCCD－ IV一 台 。 三 、 实 验 内 容 及 步 骤 1.实 验 预 备 1） 首 先 将 示 波 器 地 线 与 实 验 仪 上 的 地 线 连 接 良 好 ， 并 确 认 示 波 器 和 实 验 仪 的 电 源 插 头 均 插 入 交流 220V插 座 上 。 2） 打 开 示 波 器 电 源 。 3） 打 开 YHCCD－ IV的 电 源 开 关 ， 观 察 仪 器 面 板 显 示 窗 口 ， 数 字 闪 烁 表 示 仪 器 初始化， 闪 烁 结束后显 示 为“00 0”字 样， 前两位 表 示 积分时 间 档次值， 共分为32档， 显 示 数 值范围由“00”~“31” ， 数 值越 大表 示 积分时 间 越长。 末位 表 示 CCD的 驱 动 频 率 ， 分4档， 显 示 数 值范围“0”~“3”， 数 值越大表 示 驱 动 频 率 越低。 2.驱 动 脉 冲 相 位 的 测 量 1） 将 示 波 器 CH1和 CH2扫描线 调整至适当位 置， 同 步 设 置为CH1。 对照“附录”中 TCD2252D的 驱动 波 形进行下面 的 实 验 。 2） 用 CH1探头 测 量 转 移 脉 冲 SH， 仔细调节使之 稳定（ 同 步 ） ， 使SH脉 冲 宽 度 适当以 便于观 察 。（ 将 示 波 器 的 扫描频 率 调至2μs档左右， 便于观 察 对照） 用 ...
