CCGZ1000直读式测尘仪使用说明书

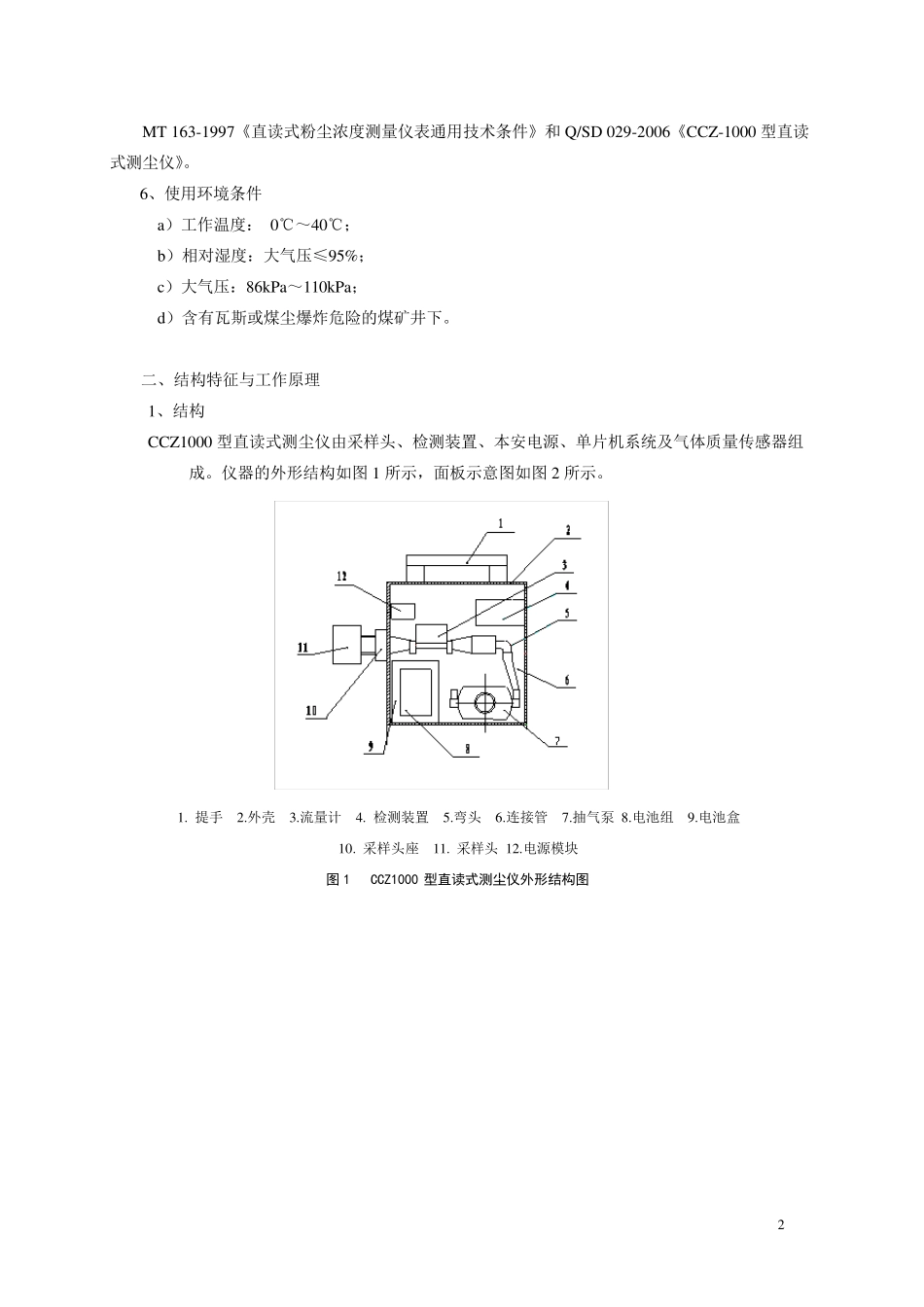

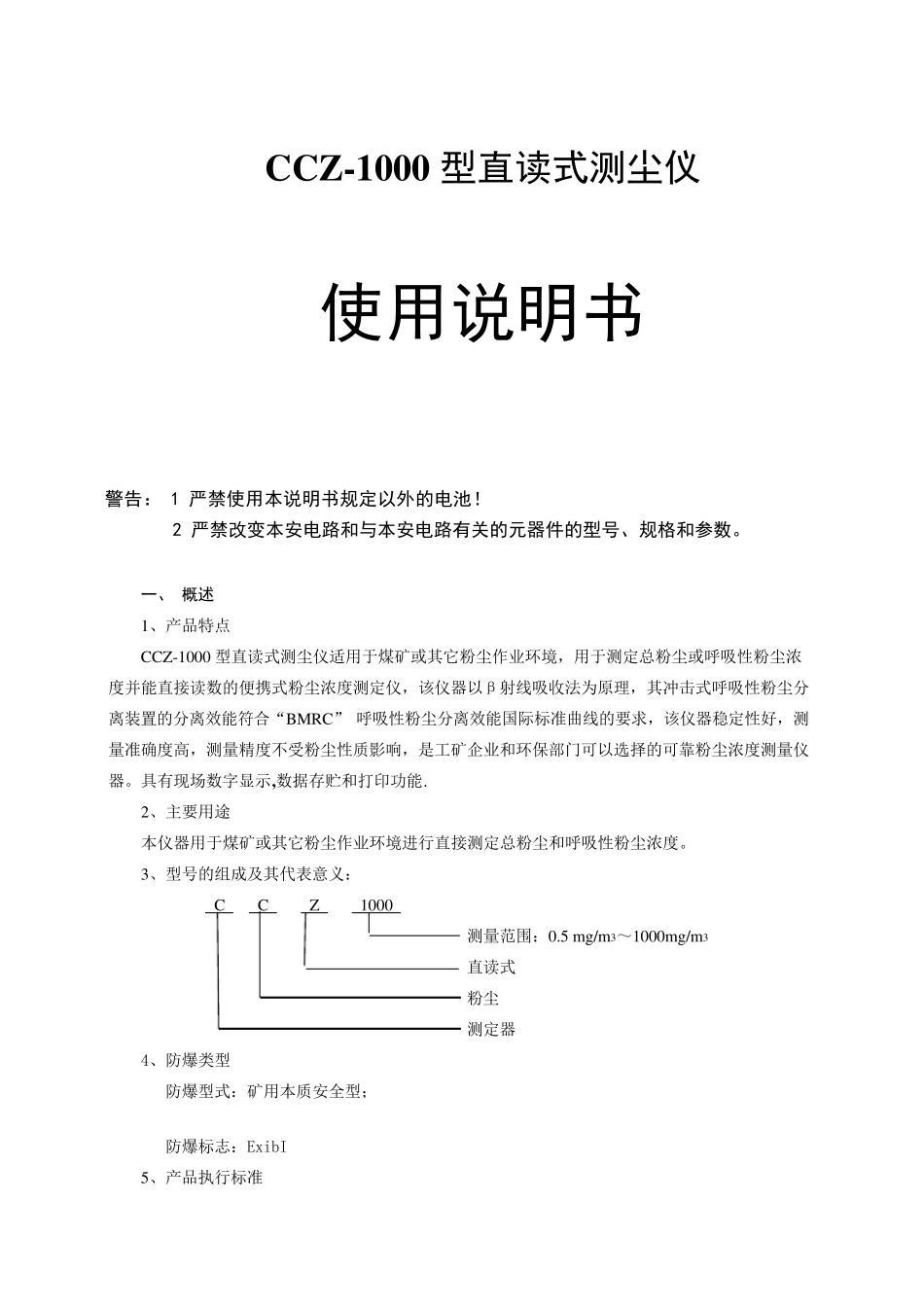

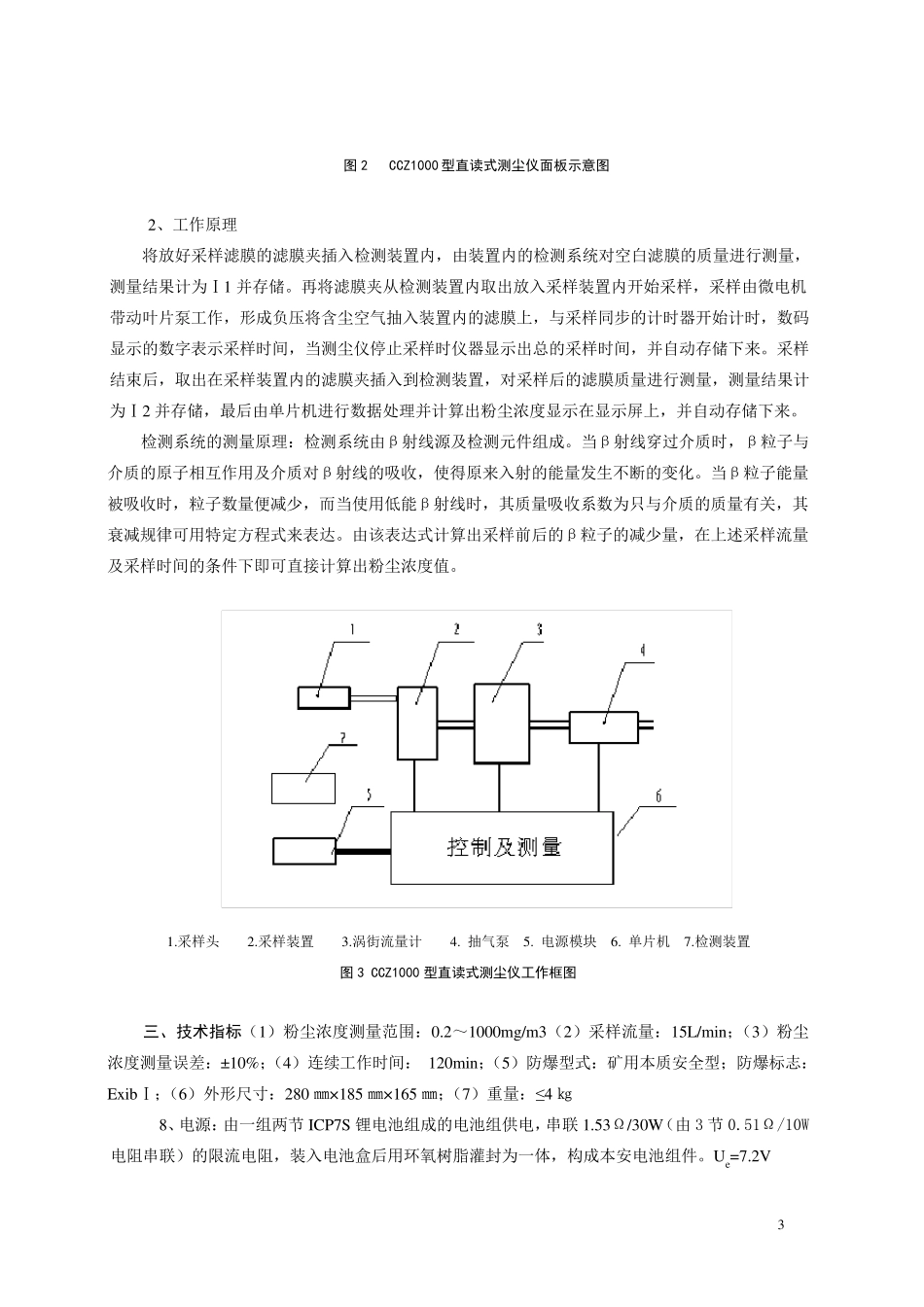

CCZ-1000 型直读式测尘仪 使用说明书 警告： 1 严禁使用本说明书规定以外的电池！ 2 严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数。 一、 概述 1、产品特点 CCZ-1000 型直读式测尘仪适用于煤矿或其它粉尘作业环境，用于测定总粉尘或呼吸性粉尘浓度并能直接读数的便携式粉尘浓度测定仪，该仪器以β射线吸收法为原理，其冲击式呼吸性粉尘分离装置的分离效能符合“BMRC” 呼吸性粉尘分离效能国际标准曲线的要求，该仪器稳定性好，测量准确度高，测量精度不受粉尘性质影响，是工矿企业和环保部门可以选择的可靠粉尘浓度测量仪器。具有现场数字显示,数据存贮和打印功能. 2、主要用途 本仪器用于煤矿或其它粉尘作业环境进行直接测定总粉尘和呼吸性粉尘浓度。 3、型号的组成及其代表意义： C C Z 1000 测量范围：0.5 m g/m 3～1000m g/m 3 直读式 粉尘 测定器 4、防爆类型 防爆型式：矿用本质安全型； 防爆标志：ExibI 5、产品执行标准 2 MT 163-1997《直读式粉尘浓度测量仪表通用技术条件》和Q/SD 029-2006《CCZ-1000 型直读式测尘仪》。 6、使用环境条件 a）工作温度： 0℃～40℃； b）相对湿度：大气压≤95%； c）大气压：86kPa～110kPa； d）含有瓦斯或煤尘爆炸危险的煤矿井下。 二、结构特征与工作原理 1、结构 CCZ1000 型直读式测尘仪由采样头、检测装置、本安电源、单片机系统及气体质量传感器组成。仪器的外形结构如图 1 所示，面板示意图如图 2 所示。 1. 提手 2.外壳 3.流量计 4. 检测装置 5.弯头 6.连接管 7.抽气泵 8.电池组 9.电池盒 10. 采样头座 11. 采样头 12.电源模块 图1 CCZ1000 型直读式测尘仪外形结构图 3 图2 CCZ1000 型直读式测尘仪面板示意图 2、 工 作 原 理 将 放 好 采 样 滤 膜 的 滤 膜 夹 插 入 检 测 装 置 内 ， 由 装 置 内 的 检 测 系 统 对 空 白 滤 膜 的 质 量 进 行 测 量 ，测 量 结 果 计 为 Ⅰ 1 并 存 储 。 再 将 滤 膜 夹 从 检 测 装 置 内 取 出 放 入 采 样 装 置 内 开 始 采 样 ， 采 样 由 微 电 机带 动 叶 片 泵 工 作 ， 形 成 负 压 将 含 尘 空 气 抽 入 装 置 内 的 滤 膜 上 ， 与 采 样 同 步 的 计 时 器 开 始 计 时 ， 数 码显 示 的 数 字 表 示...
