CDM(概念数据模型)

CDM(概念数据模型)_第1页
1/17
CDM(概念数据模型)_第2页
2/17
CDM(概念数据模型)_第3页
3/17

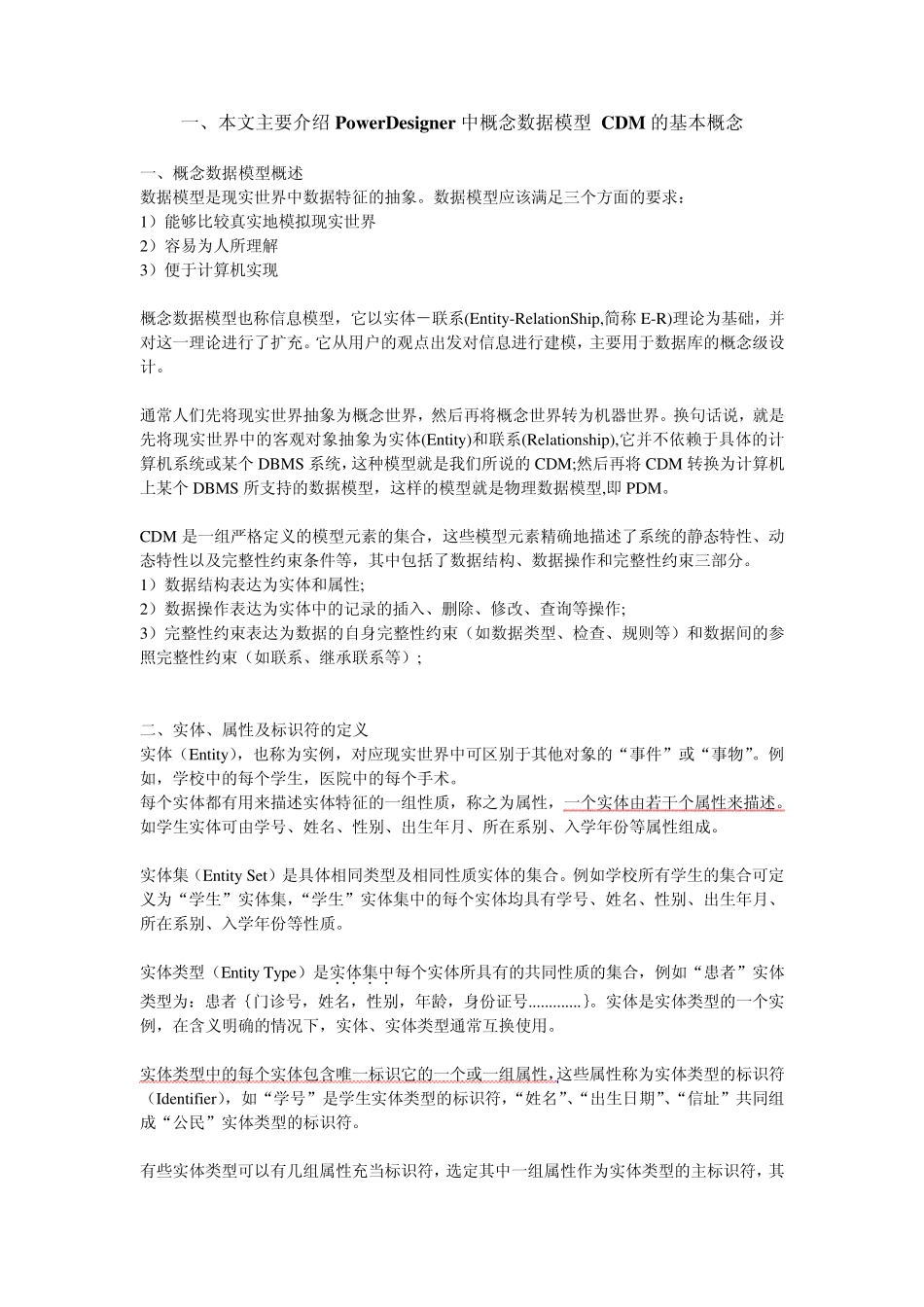

一、本文主要介绍 Pow erDesigner 中概念数据模型 CDM 的基本概念 一、概念数据模型概述 数据模型是现实世界中数据特征的抽象。数据模型应该满足三个方面的要求: 1)能够比较真实地模拟现实世界 2)容易为人所理解 3)便于计算机实现 概念数据模型也称信息模型,它以实体-联系(Entity -RelationShip,简称 E-R)理论为基础,并对这一理论进行了扩充。它从用户的观点出发对信息进行建模,主要用于数据库的概念级设计。 通常人们先将现实世界抽象为概念世界,然后再将概念世界转为机器世界。换句话说,就是先将现实世界中的客观对象抽象为实体(Entity )和联系(Relationship),它并不依赖于具体的计算机系统或某个 DBMS 系统,这种模型就是我们所说的 CDM;然后再将 CDM 转换为计算机上某个 DBMS 所支持的数据模型,这样的模型就是物理数据模型,即 PDM。 CDM 是一组严格定义的模型元素的集合,这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等,其中包括了数据结构、数据操作和完整性约束三部分。 1)数据结构表达为实体和属性; 2)数据操作表达为实体中的记录的插入、删除、修改、查询等操作; 3)完整性约束表达为数据的自身完整性约束(如数据类型、检查、规则等)和数据间的参照完整性约束(如联系、继承联系等); 二、实体、属性及标识符的定义 实体(Entity ),也称为实例,对应现实世界中可区别于其他对象的“事件”或“事物”。例如,学校中的每个学生,医院中的每个手术。 每个实体都有用来描述实体特征的一组性质,称之为属性,一个实体由若干个属性来描述。如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。 实体集(Entity Set)是具体相同类型及相同性质实体的集合。例如学校所有学生的集合可定义为“学生”实体集,“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。 实体类型(Entity Ty pe)是实体集中....每个实体所具有的共同性质的集合,例如“患者”实体类型为:患者{门诊号,姓名,性别,年龄,身份证号.............}。实体是实体类型的一个实例,在含义明确的情况下,实体、实体类型通常互换使用。 实体类型中的每个实体包含唯一标识它的一个或一组属性,这些属性称为实体类型的标识符(Identifier),如“学号”是学生实体类型的标识符,“姓名”、“出生日期”、“信址”共同组成“公民”...
