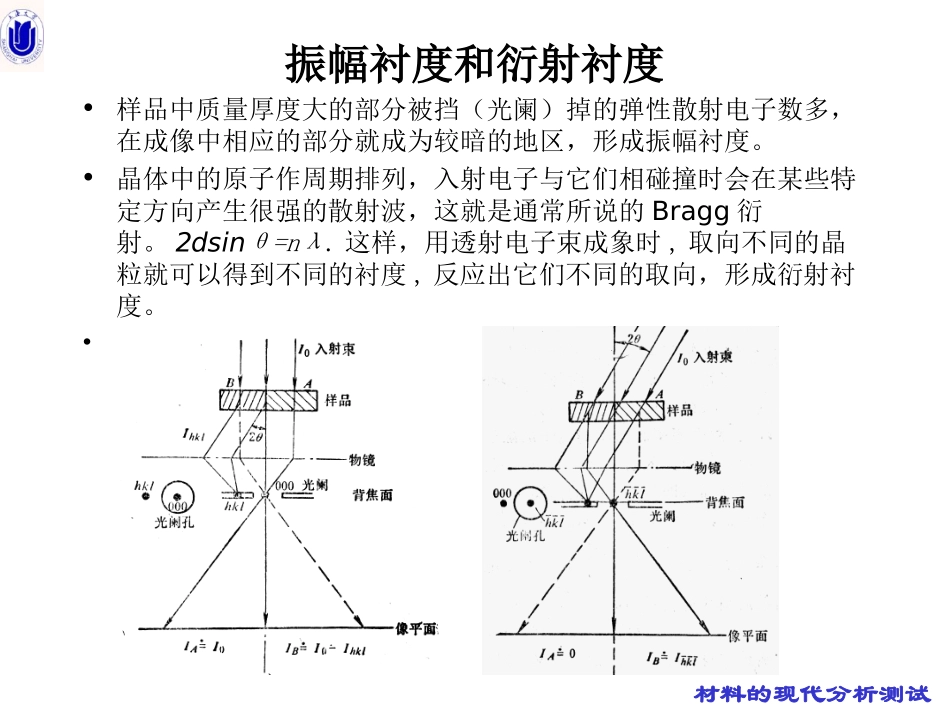

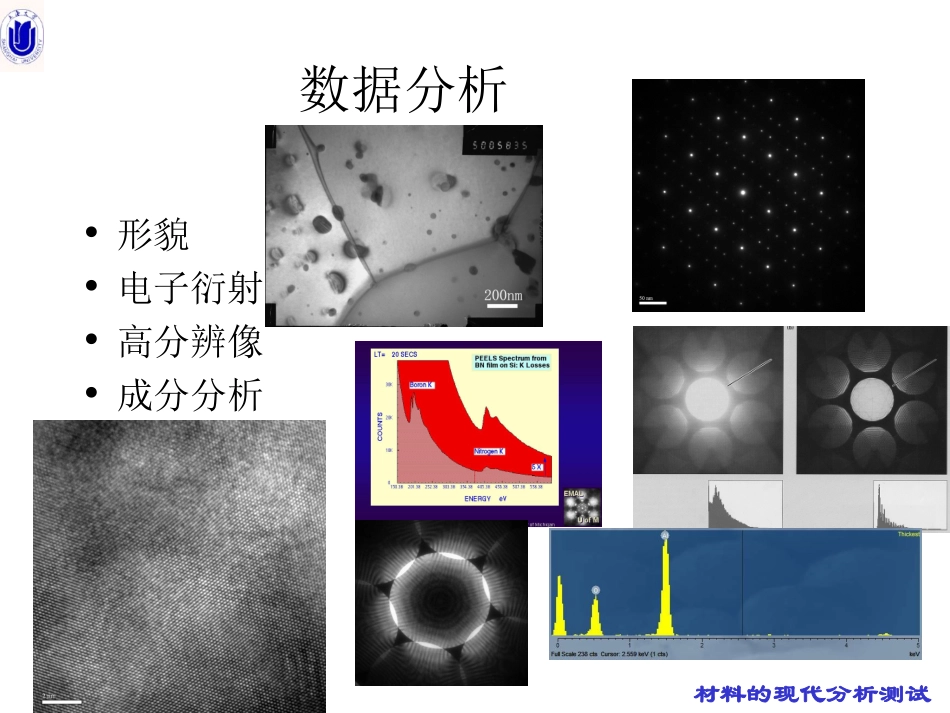

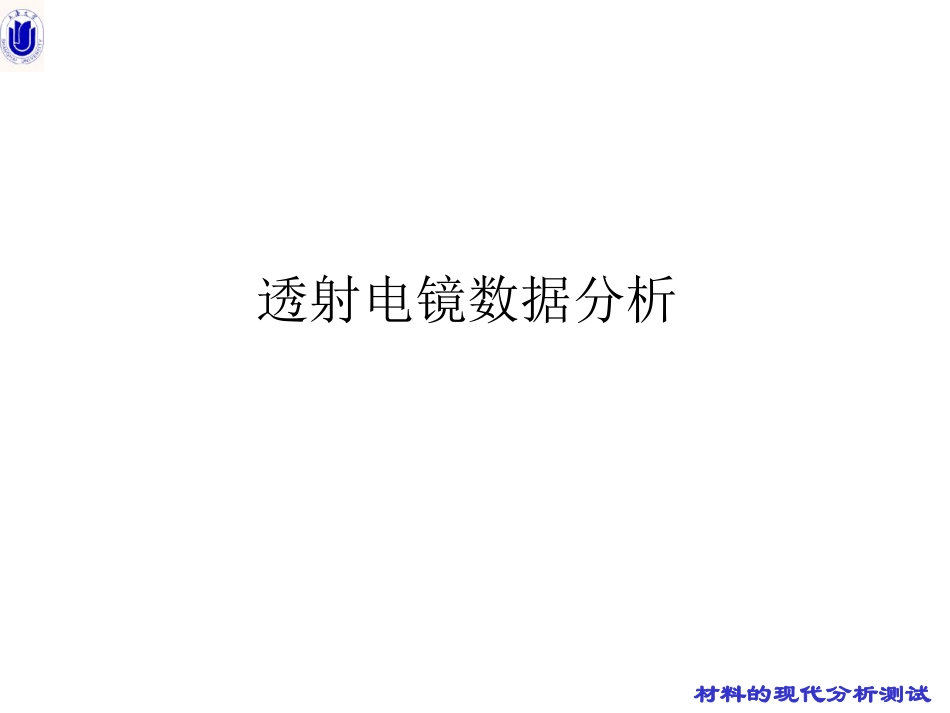

材料的现代分析测试透射电镜数据分析材料的现代分析测试数据分析•形貌•电子衍射•高分辨像•成分分析材料的现代分析测试振幅衬度和衍射衬度•样品中质量厚度大的部分被挡（光阑）掉的弹性散射电子数多，在成像中相应的部分就成为较暗的地区，形成振幅衬度。•晶体中的原子作周期排列，入射电子与它们相碰撞时会在某些特定方向产生很强的散射波，这就是通常所说的Bragg衍射。2dsinθ=nλ.这样，用透射电子束成象时,取向不同的晶粒就可以得到不同的衬度,反应出它们不同的取向，形成衍射衬度。•衍衬象中心暗场衍衬象材料的现代分析测试相位衬度•从电子波动性来看，入射电子中的透射波与散射波之间有相位差（特薄的样品除外）。样品各部分散射波的强弱不同，透射波与散射波合成成象时就会出现明暗的差别，称为相位衬度。•当试样很薄时，可以忽略电子的非弹性散射影响，电子在逸出样品下表面时，振幅几乎没有变化，可以认为只有相位变化。但是从荧光屏上观察不到电子波的相位变化，而只有将相位的不同转化为振幅的不同后才能从荧光屏上观察到。A为透射波，C为散射波，A+C的合成波为B波。当A与C波重新在相面上组合，若物镜为完整透镜、正聚焦以及无光阑的情况下，此时象面与物面为严格的共轭面，成为一片亮的象而无细节，不能反映相位衬度。材料的现代分析测试材料的现代分析测试衍衬像材料的现代分析测试相位衬度材料的现代分析测试材料的现代分析测试位错线的衬度•（hkl)是由于位错线D引起局部畸变的一组晶面，若该晶与Bragg条件的偏离参量为s0,并设s0>0，则在远离位错的区域（如A和C位置）衍射波的强度为I。位错引起它附近晶面的局部转动，在应变场范围内,(hkl)晶面存在额外的附加偏差s’。离位错愈远，ls’l值小,在位错的右边s’>0，在其左边s’<0。在右边区域内（如B)，总偏差s0+s’>s0，衍射强度IB
