CFG桩(规范)要点

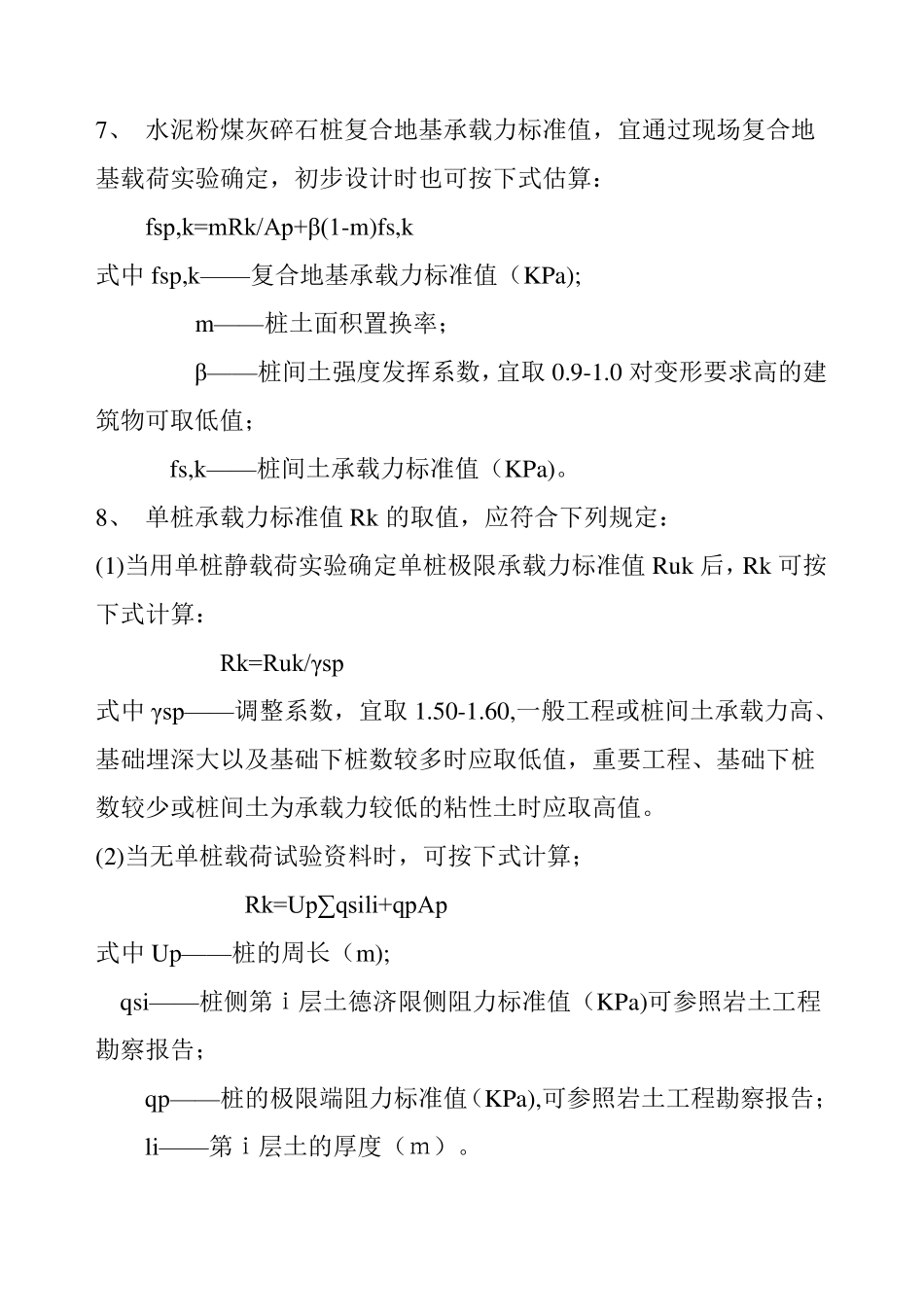

CFG桩(规范)要点_第1页
1/16
CFG桩(规范)要点_第2页
2/16
CFG桩(规范)要点_第3页
3/16
一、一般规定 1、 水泥粉煤灰碎石桩(CFG 桩)法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于 70KPa 的淤泥质土、非欠固结人工填土等地基。 2、 水泥粉煤灰碎石桩桩端应位于相对硬的土层上。 3、 水泥粉煤灰碎石桩复合地基按承载力设计师必须进行地基变形验算。 二、设计 1、 水泥粉煤灰碎石桩桩径 d 宜取 350-600mm. 2、 桩的平面布置,可只布置在基础范围内。 3、 桩距 s 应根据设计要求的复合地基承载理、土性、施工工艺等确定,宜取 3-6 倍桩井。当在饱和粘性土中挤土成桩时,桩距 s 不宜小于 4 倍桩径。 4、 桩体试块抗压强度平均值应满足下式要求: fcu≥3Rk/Ap 式中 fcu-桩体混合料试块(边长 150mm 立方体)标准养护 28d 无侧限抗压强度平均值(KPa) RK-单桩承载力标准值(KN),应按本规范 9.2.8 条取值。 5、 桩顶应设置垫层,褥垫层厚度宜取 100-300mm,当桩径、桩距大时褥垫层厚度宜取高值。 6、 褥垫层材料宜用粗砂、中砂、级配砂石,碎石的最大粒径不宜大于 30mm. 7、 水泥粉煤灰碎石桩复合地基承载力标准值,宜通过现场复合地基载荷实验确定,初步设计时也可按下式估算: fsp,k=mRk/Ap+β(1-m)fs,k 式中 fsp,k——复合地基承载力标准值(KPa); m——桩土面积置换率; β——桩间土强度发挥系数,宜取 0.9-1.0 对变形要求高的建筑物可取低值; fs,k——桩间土承载力标准值(KPa)。 8、 单桩承载力标准值 Rk 的取值,应符合下列规定: (1)当用单桩静载荷实验确定单桩极限承载力标准值 Ruk 后,Rk 可按下式计算: Rk=Ruk/γsp 式中 γsp——调整系数,宜取 1.50-1.60,一般工程或桩间土承载力高、基础埋深大以及基础下桩数较多时应取低值,重要工程、基础下桩数较少或桩间土为承载力较低的粘性土时应取高值。 (2)当无单桩载荷试验资料时,可按下式计算; Rk=Up∑ qsili+qpAp 式中 Up——桩的周长(m); qsi——桩侧第i层土德济限侧阻力标准值(KPa)可参照岩土工程勘察报告; qp——桩的极限端阻力标准值(KPa),可参照岩土工程勘察报告; li——第i层土的厚度(m)。 9、 地基处理后的变形计算应按现行的国家标准《建筑地基基础设计规范》GBJ7 的有关规定执行,复合土层的分层与天然地基相同,各复合土层的压缩模量等于该层天然地基压缩模量的 ζ 倍,ζ 值可按下式确定: ζ=fsp,k/fki 式中 fki——基础地面下第i层...
