CFG桩监理实施细则(长螺旋)

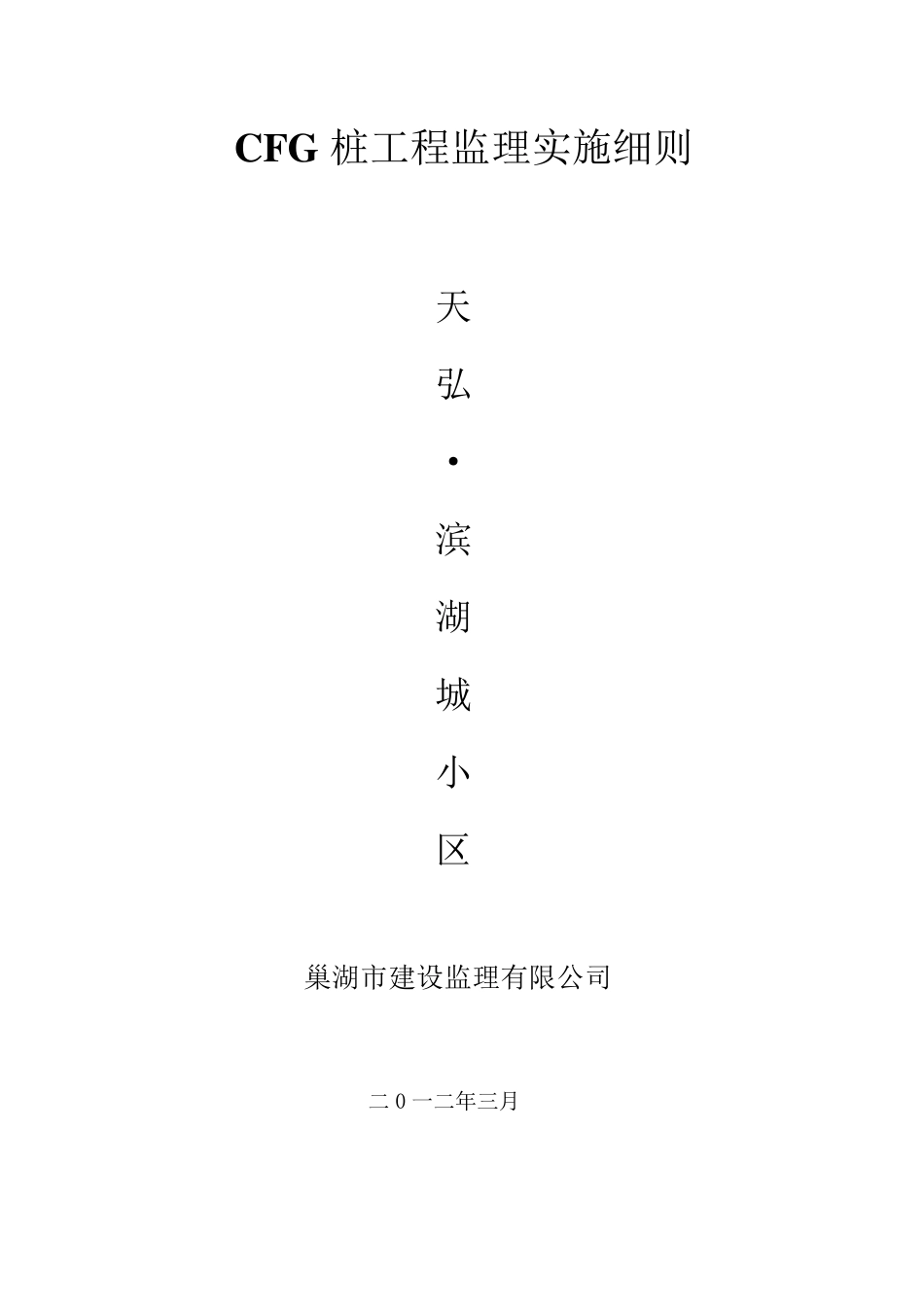

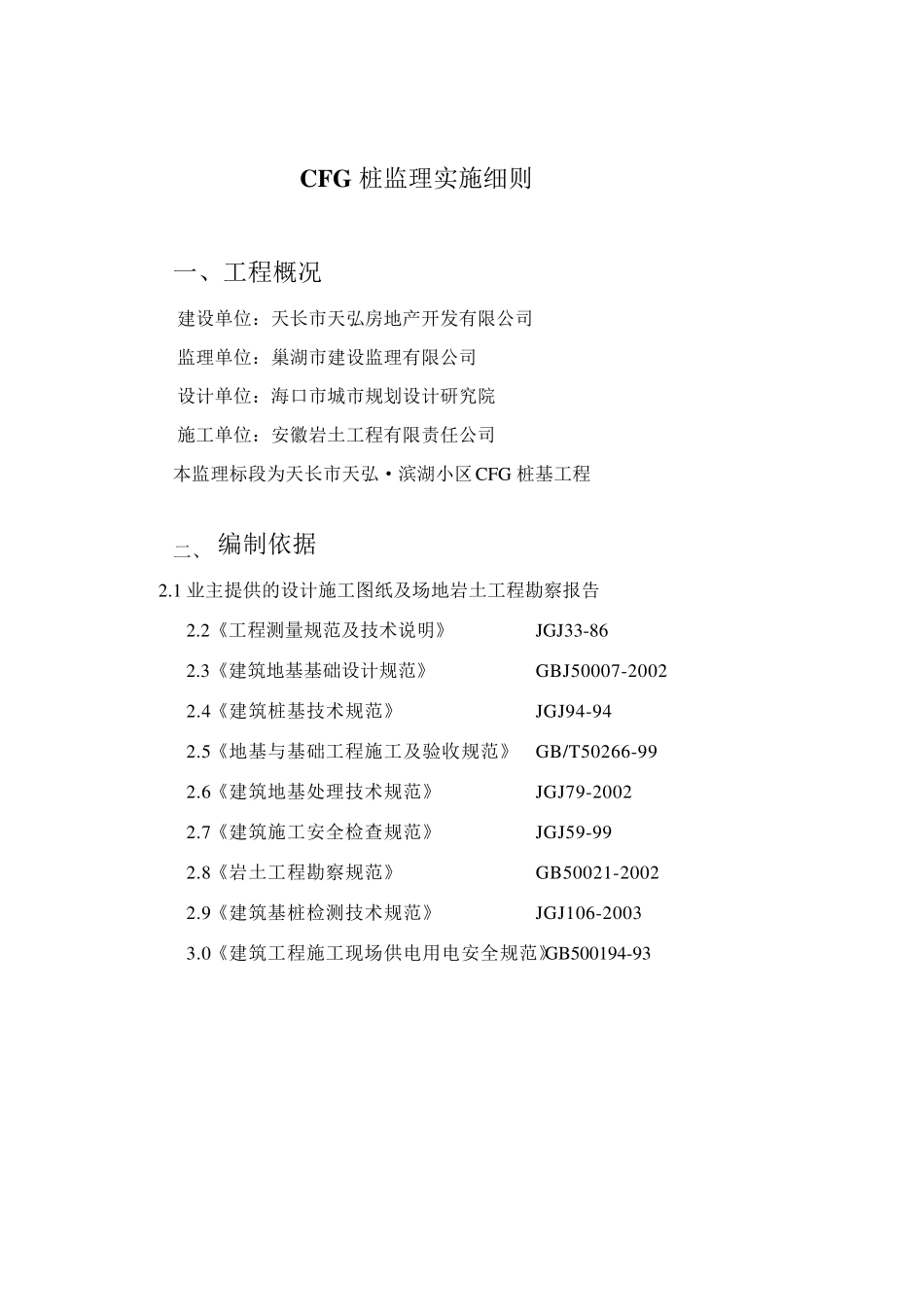

CFG 桩工程监理实施细则 天 弘 · 滨 湖 城 小 区 巢湖市建设监理有限公司 二 0 一二年三月 CFG 桩监理实施细则 一、工程概况 建设单位：天长市天弘房地产开发有限公司 监理单位：巢湖市建设监理有限公司 设计单位：海口市城市规划设计研究院 施工单位：安徽岩土工程有限责任公司 本监理标段为天长市天弘·滨湖小区CFG 桩基工程 二、 编制依据 2.1 业主提供的设计施工图纸及场地岩土工程勘察报告 2.2《工程测量规范及技术说明》 JGJ33-86 2.3《建筑地基基础设计规范》 GBJ50007-2002 2.4《建筑桩基技术规范》 JGJ94-94 2.5《地基与基础工程施工及验收规范》 GB/T 50266-99 2.6《建筑地基处理技术规范》 JGJ79-2002 2.7《建筑施工安全检查规范》 JGJ59-99 2.8《岩土工程勘察规范》 GB50021-2002 2.9《建筑基桩检测技术规范》 JGJ106-2003 3.0《建筑工程施工现场供电用电安全规范》GB500194-93 三、 CFG 桩的特点 水泥粉煤灰碎石桩（Cement Fly -ash Grav el Pile）简称 CFG，是近年发展起来的处理软弱地基的一种方法。它是在碎石桩基础上掺入适量石屑、粉煤灰和少量水泥，加水拌和后制成具有一定强度的桩体。具有较好的技术性能和经济效果。 3.1 CFG 桩不需要排泥浆，不污染周围环境，施工工艺简单，成桩速度快。 3.2 CFG 桩的混合材料，具有一定的粘结强度和良好的和易性，使其在钻管内软滑不易离析、泌氺，容易保证桩身质量。 3.3 CFG 桩复合地基承载力提高幅度大，沉降量小，加固软土地基效果显著，具有较广泛的适应性。 3.4 由于粉煤灰不断发生水化反应，使桩身混合料的后期强度增长较大，这对CFG 桩承受上部荷载有了可靠的保证。 3.5 CFG 桩体内不设钢筋笼，可节约大量钢材：桩身混合料，可就地取材，从而大大降低了工程造价。 3.6 长螺旋钻孔、管内泵压混合料成桩施工工艺流程 1)钻机就位。就位后校正好钻杆的位置和垂直度,垂直度的容许偏差不大于 1%。 2)混合料搅拌。按设计配比配制混合料,混合料坍落度宜为160mm～200mm。 3)钻进成孔。钻孔开始时,关闭钻头阀门,向下移动钻杆至钻头触及地面时,启动电机,将钻杆旋转下沉至设计标高,关闭电机,清理钻孔周围土。成孔时应先慢后快,这样能避免钻杆摇晃，也能及时检查并纠正钻杆偏位的差值。 4)灌注及拔管。CFG 桩成孔到设计标高后,停止钻进,开始泵送混合料,当钻杆芯管充满混合料后开始拔管,严禁先拔管后泵料。成桩的...
