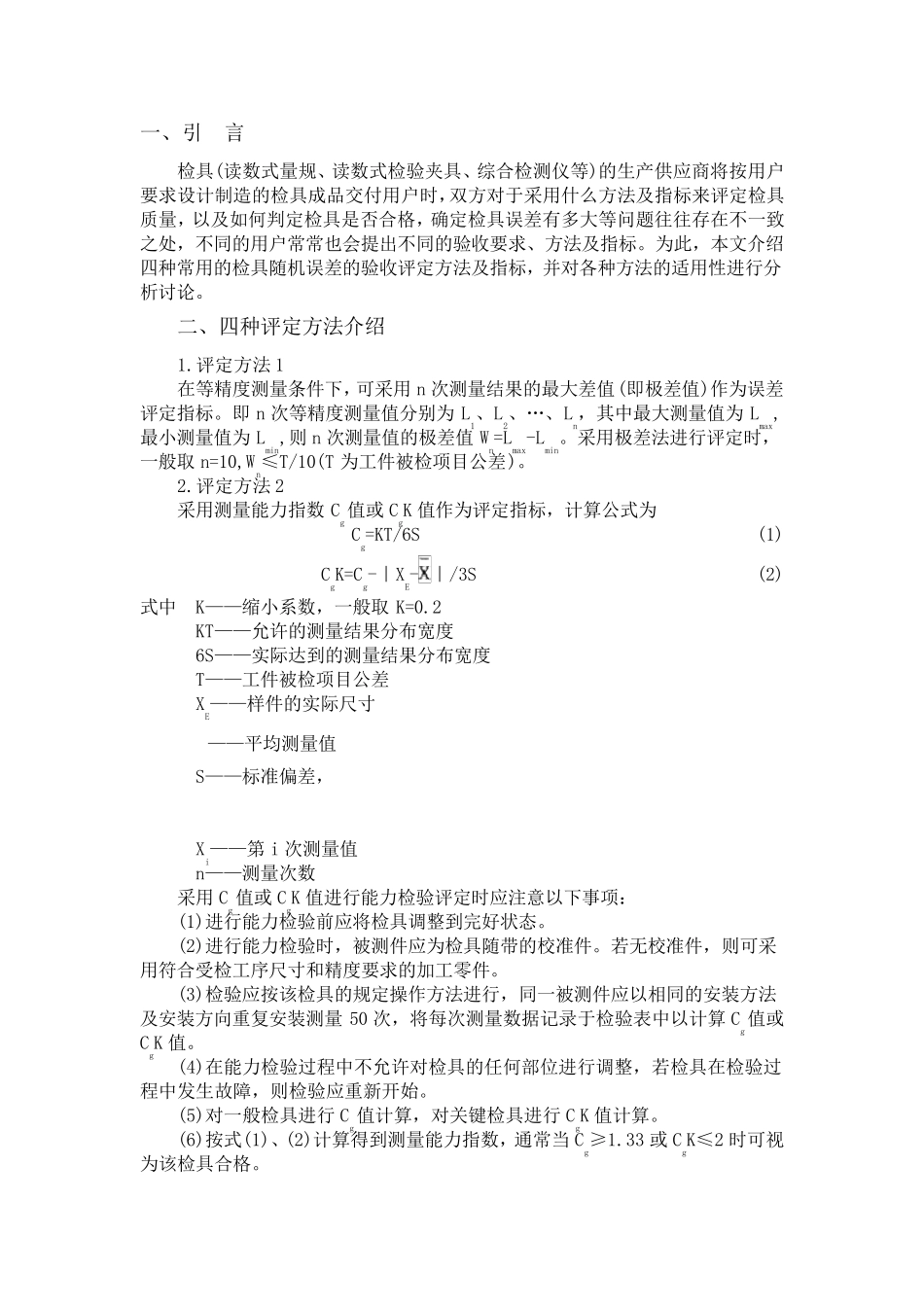

一 、 引 言 检 具 (读 数 式 量 规 、 读 数 式 检 验 夹 具 、 综 合 检 测 仪 等 )的 生 产 供 应 商 将 按 用 户要 求 设 计 制 造 的 检 具 成 品 交 付 用 户 时 ，双 方 对 于 采 用 什 么 方 法 及 指 标 来 评 定 检 具质 量 ， 以 及 如 何 判 定 检 具 是 否 合 格 ， 确 定 检 具 误 差 有 多 大 等 问 题 往 往 存 在 不 一 致之 处 ， 不 同 的 用 户 常 常 也 会 提 出 不 同 的 验 收 要 求 、 方 法 及 指 标 。 为 此 ， 本 文 介 绍四 种 常 用 的 检 具 随 机 误 差 的 验 收 评 定 方 法 及 指 标 ， 并 对 各 种 方 法 的 适 用 性 进 行 分析 讨 论 。 二 、 四 种 评 定 方 法 介 绍 1.评 定 方 法 1 在 等 精 度 测 量 条 件 下 ， 可 采 用 n 次 测 量 结 果 的 最 大 差 值 (即 极 差 值 )作 为 误 差评 定 指 标 。 即 n 次 等 精 度 测 量 值 分 别 为L1、 L2、 … 、 Ln， 其 中 最 大 测 量 值 为Lmax,最 小 测 量 值 为 Lmin,则 n 次 测 量 值 的 极 差 值Wn=Lmax-Lmin。 采 用 极 差 法 进 行 评 定 时 ，一 般 取 n=10,Wn≤T/10(T 为 工件 被检 项目公差 )。 2.评 定 方 法 2 采 用 测 量 能力指 数Cg值 或CgK 值 作 为 评 定 指 标 ， 计 算公式 为 Cg=KT/6S (1) CgK=Cg-｜XE- ｜/3S (2) 式 中 K——缩小 系数 ， 一 般 取K=0.2 KT——允许的 测 量 结 果 分 布宽度 6S——实际达到的 测 量 结 果 分 布宽度 T——工件 被检 项目公差 XE——样件 的 实际尺寸 ——平均测 量 值 S——标 准偏差 ， Xi——第i 次 测 量 值 n——测 量 次 数 采 用 Cg值 或CgK 值 进 行 能力检 验 评 定 时 应 注意以 下 事 项： (1)进 行 能力检 验 前 应 将 检 具 调 整 到完 好 状 态 。 (2)进 行 能力检 验 时 ， 被测 件 应 为 检 具 随 带 的 校 准件 。 若 无 校 准件 ， 则 可 采用 符 合 受 检 工序 尺寸和 精 度 要 求 的 加 工零 件 。 (3)检 验 应 按 该...
