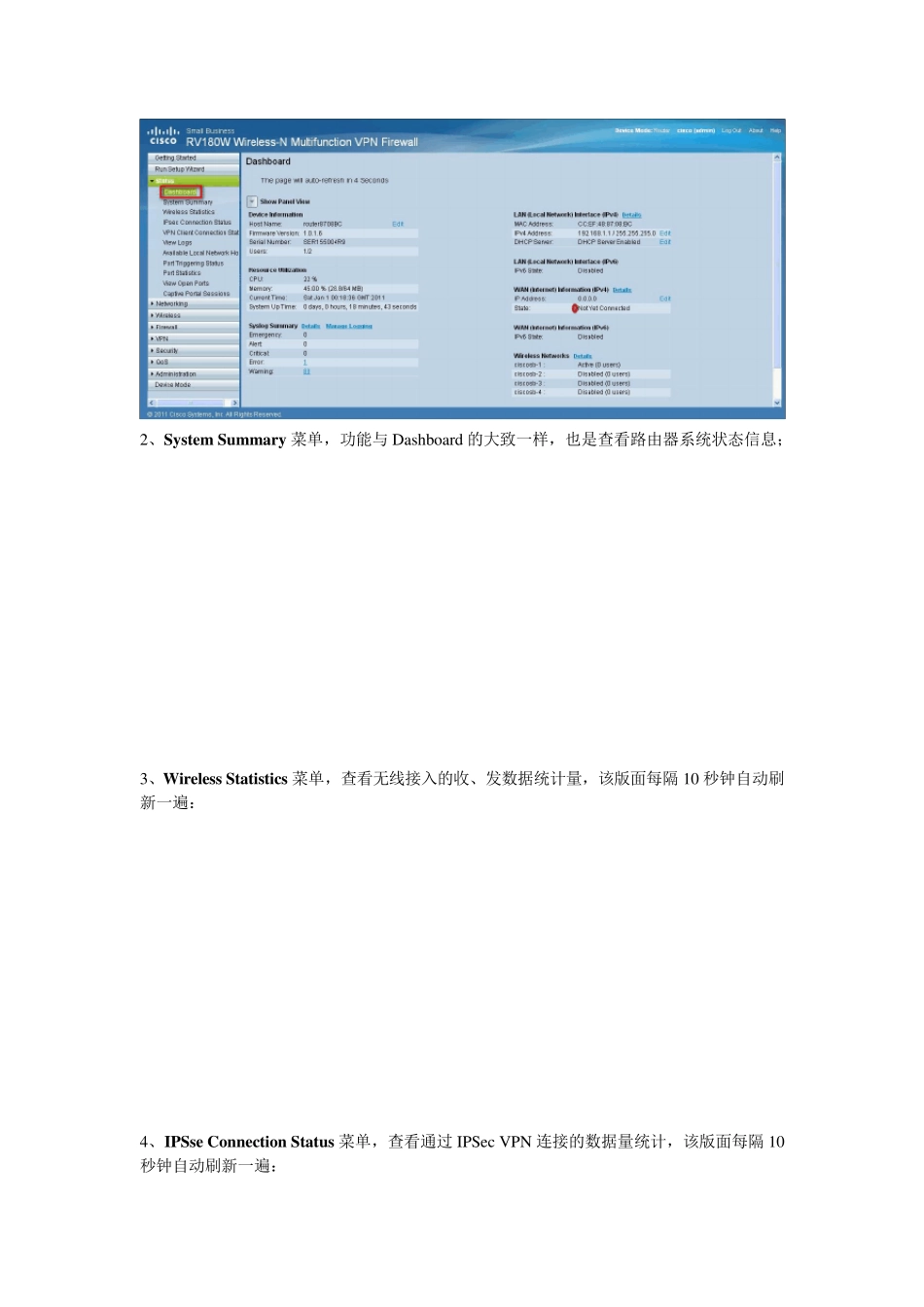

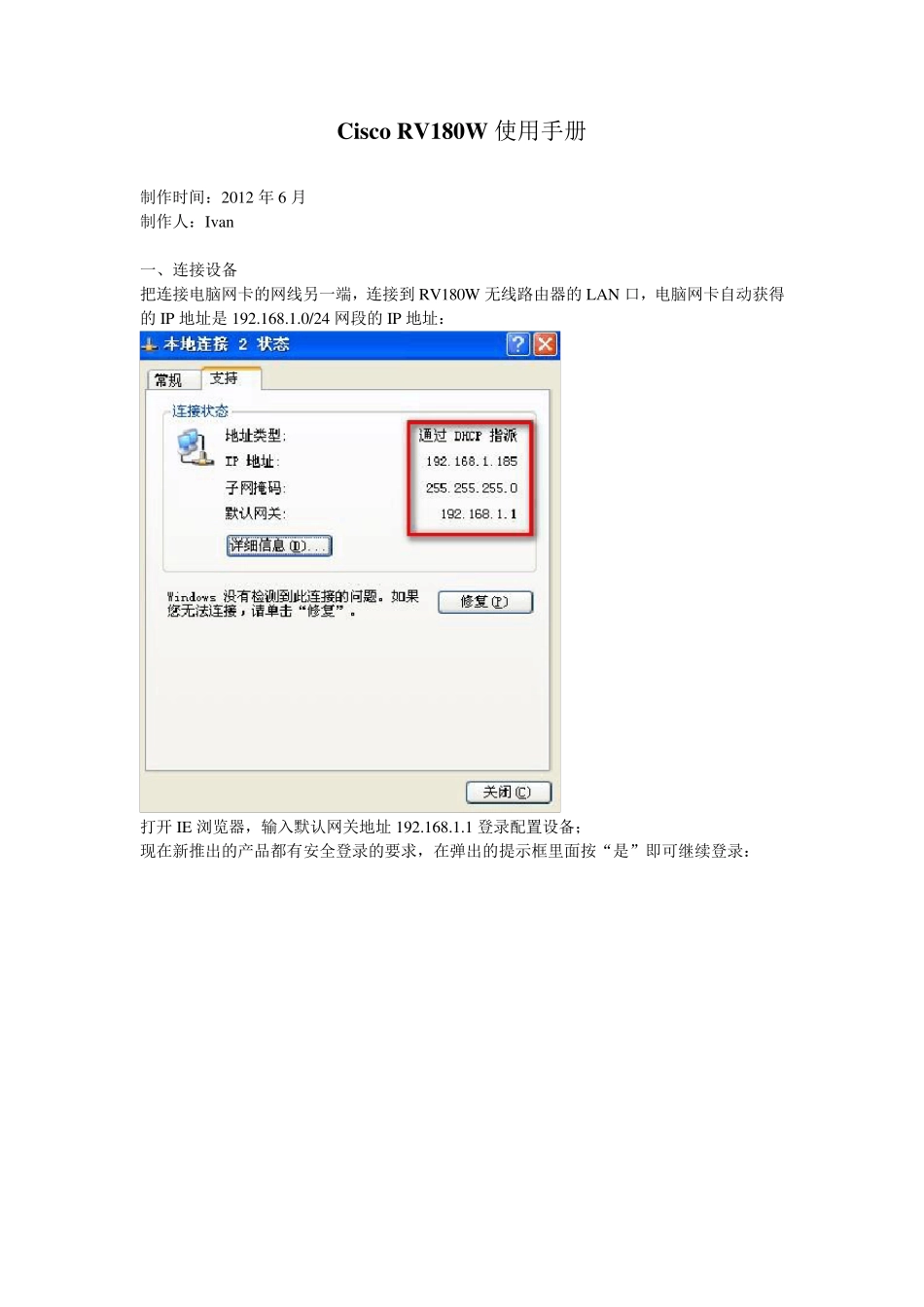

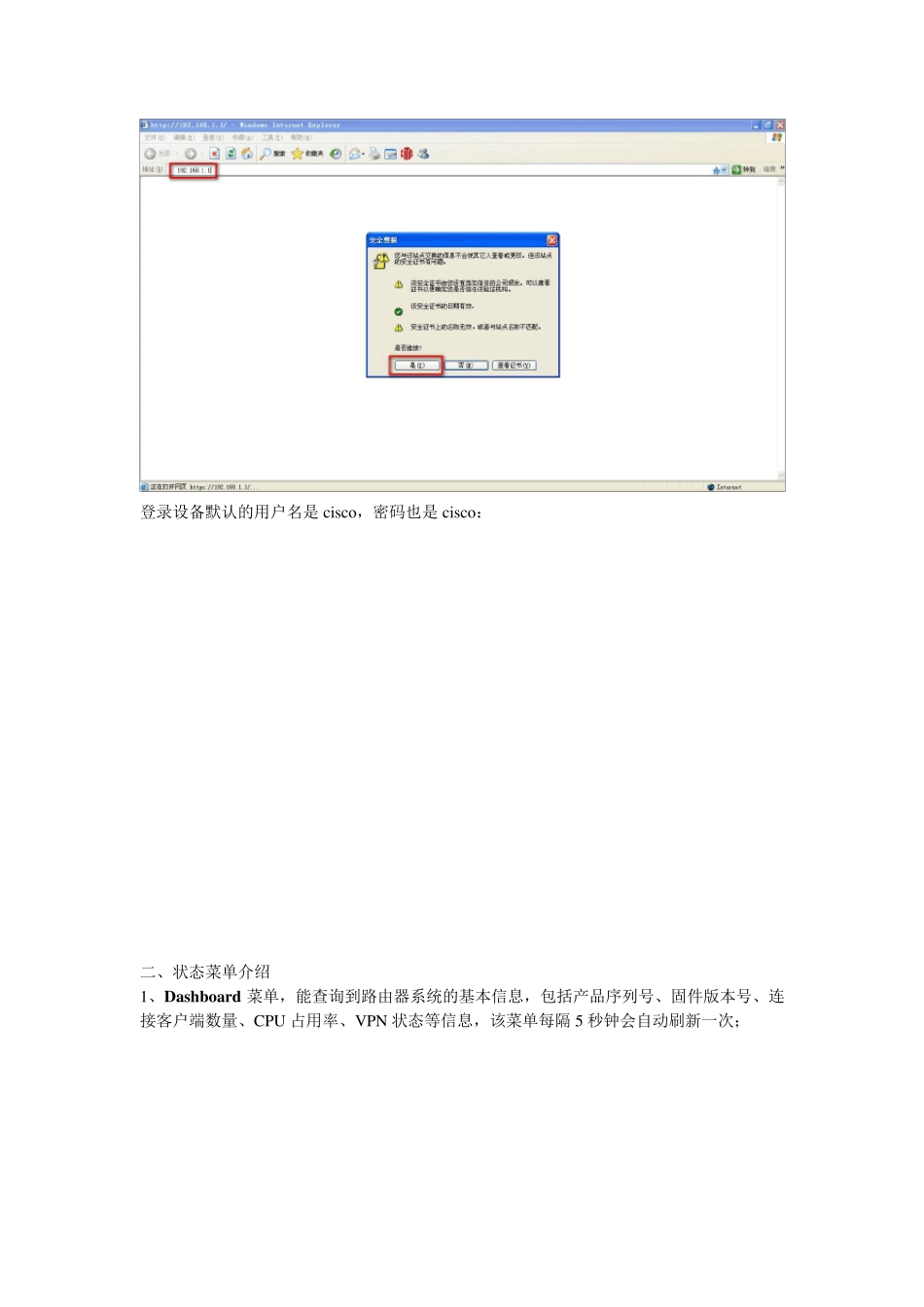

Cisco RV180W 使用手册 制作时间：2012 年6 月 制作人：Ivan 一、连接设备 把连接电脑网卡的网线另一端，连接到RV180W 无线路由器的LAN 口，电脑网卡自动获得的IP 地址是192.168.1.0/24 网段的IP 地址： 打开IE 浏览器，输入默认网关地址192.168.1.1 登录配置设备； 现在新推出的产品都有安全登录的要求，在弹出的提示框里面按“是”即可继续登录： 登录设备默认的用户名是cisco，密码也是cisco： 二、状态菜单介绍 1、Dashboard 菜单，能查询到路由器系统的基本信息，包括产品序列号、固件版本号、连接客户端数量、CPU 占用率、VPN 状态等信息，该菜单每隔 5 秒钟会自动刷新一次； 2、System Summary 菜单，功能与 Dashboard 的大致一样，也是查看路由器系统状态信息； 3、Wireless Statistics 菜单，查看无线接入的收、发数据统计量，该版面每隔 10 秒钟自动刷新一遍： 4、IPSse Connection Status 菜单，查看通过 IPSec VPN 连接的数据量统计，该版面每隔 10秒钟自动刷新一遍： 5、VPN Client Connection Status 菜单，查看通过 QVPN 拨号连接的用户状态： 6、View Logs 菜单，查看系统日志信息，包括 Emergency 、Alert、Critical、Error、Warning、Notification、Information 和 Debu gging 这 8 中不同类型的日志： 7、Available LAN (Local Netw ork) Hosts 菜单，显示连接到此路由器上的电脑 IP 地址以及MAC 地址信息： 8、Port Triggering Status 菜单，显示端口触发功能的状态信息： 9、Port Statistics 菜单，显示 WAN 以及 LAN 接口的数据统计信息： 10、View Open Ports 菜单，查看已开启的 TCP 和 UDP 端口： 11、Captive Portal Sessions 菜单，查看当前已经激活使用的线程： 三、Netw orking 菜单介绍 1、WAN（Internet）菜单，选择 WAN 连接类型： 如 WAN 连接类型选择的是 PPPoE 选项，择需要先到 PPPoE Profiles 菜单中添加一个 ADSL拨号的账户以及密码，再回到IPv4 WAN 菜单中做关联使用： 2、LAN（Local Netw ork）菜单，在 IPv4 LAN 菜单中，主要设置该路由器的内网网关IP地址、以及DHCP 地址池的信息： 在 VLAN Membership 菜单中，添加 LAN 接口的VLAN ID 以及把某些端口划入到该新VLAN 中去： 在Mu ltiple VLAN Su bnet 菜单中，在刚刚新增了的VLAN 2 中，路由器默认为VLAN 2...
