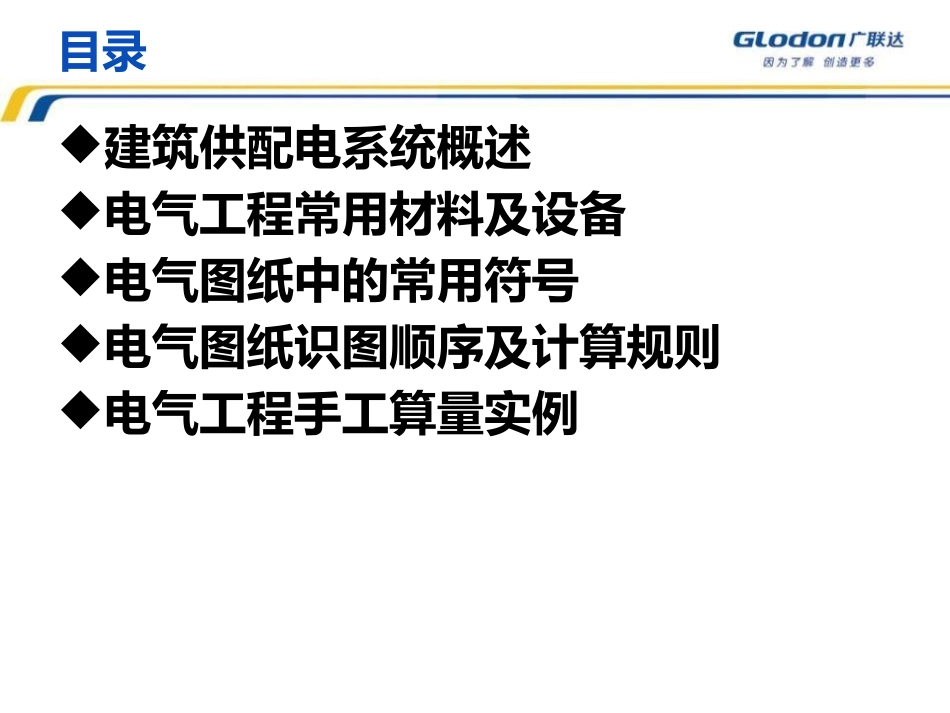

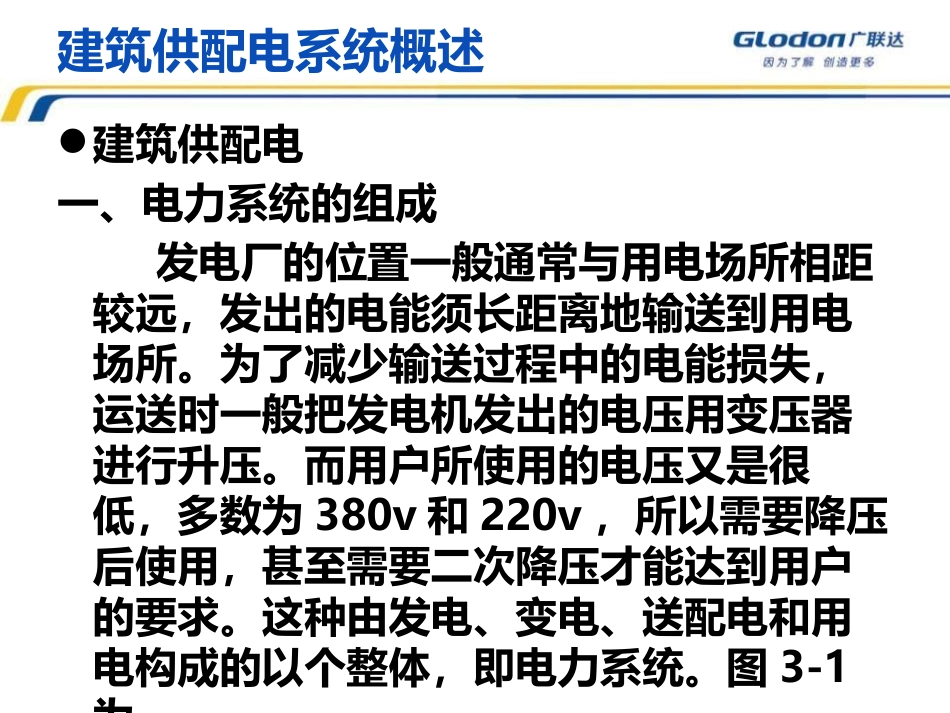

电气专业手工算量知识培训广联达软件股份有限公司算量产品部2010年8月股票代码：002410目录建筑供配电系统概述电气工程常用材料及设备电气图纸中的常用符号电气图纸识图顺序及计算规则电气工程手工算量实例建筑供配电系统概述建筑供配电一、电力系统的组成发电厂的位置一般通常与用电场所相距较远，发出的电能须长距离地输送到用电场所。为了减少输送过程中的电能损失，运送时一般把发电机发出的电压用变压器进行升压。而用户所使用的电压又是很低，多数为380v和220v，所以需要降压后使用，甚至需要二次降压才能达到用户的要求。这种由发电、变电、送配电和用电构成的以个整体，即电力系统。图3-1为建筑供配电系统概述发电机升压变压器高压输电线降压变压器高压配电线降压变压器低压配电线发电厂区域变电所用户发电送电过程示意图发电厂到电力用户的送电过程示意图。建筑供配电系统概述1、发电厂发电厂是用来发电的，其能量的来源有：化学能、水能、太阳能、风能、核能等。根据所利用的能量形式不同，发电厂可分为水力发电厂、火力发电厂、风力发电厂、核能发电厂等。水力发电厂（也称水电站），是利用河水从上游流到下游时形成的位差，推动发电机转动，产生电能。火力发电厂（也称火电站），其能量来源于燃料的化学能。所用的燃料有煤、石油产品和天然气等。一般以煤为主，火电厂的废气、废水还可以向附近热力用户供热。建筑供配电系统概述核能发电厂（也称核电站），其能量来源于原子核的裂变，其能量转换过程是：核裂变能——热能——机械能——电能2、变电所变电所是用来接受电能改变电能电压并分配电能的场所，其设备主要有电力变压器与开关设备组。装有升压变压器的变电所叫升压变电所，装有降压变压器的变电所叫降压变电所。接受电能，不改变电压，并进行电能分配的场所叫配电所。3、电力线路建筑供配电系统概述电力线路是用来输送电能的。发电厂、变配电所和电能用户通过电力线路联系起来。它由不同电压等级和不同类型的线路构成。建筑供配电线路的额定电压等级多为10KV线路和380v线路。并有架空线路和电缆线路之分。4、低压配电系统低压配电系统由配电装置（配电箱或柜）及配电线路组成。配电方式主要有三种：放射式、树干式及混合式，见下图建筑供配电系统概述配电方式分类示意图配电箱放射式树干式混合式配电箱配电箱配电箱配电箱配电箱配电箱配电箱配电箱配电箱配电箱配电箱建筑供配电系统概述二、供电电压等级电压有高压和低压之分，常把1KV及以上的电压称为高压，1KV以下的电压称为低压。6～10KV电压用于送电距离为10KM左右的工业与民用建筑供电，380v电压用于建筑物内部供电或向工业生产设备供电，220v电压多用于向生活设备、小型生产设备及照明设备供电。380v和220v电压采用三相四线制供电方式。建筑供配电系统概述三、电力负荷分级电力负荷应根据其重要性分以下三级：1、一级负荷及其供电要求（1）中断供电将造成人身伤亡者（2）中断供电将在政治上、经济上造成重大损失者（3）中断供电将影响有重大政治、经济意义的用电部门的正常工作者一级负荷应由两个电源供电建筑供配电系统概述2、二级负荷及其供电要求（1）中断供电将在政治上、经济上造成较大损失者（2）中断供电将影响重要用电单位的正常工作者当地区供电条件允许且投资不高时，二级负荷宜由两个电源供电。当地区供电条件困难或负荷较小时，二级负荷可由一条6～10kv以上的专用线路供电。如采用电缆时，应敷设备用电缆并经常处于运转状态。建筑供配电系统概述3、三级负荷及其供电要求一级和二级负荷以外者。三级负荷对供电系统无特殊要求。四、电缆线路1、电缆概述电缆按用途分为电力电缆和控制电缆两大类。我们主要讲的是电力电缆。电力电缆的构造如图所示。建筑供配电系统概述电力电缆类型分有多种，按使用绝缘材料、封包结构、电压、芯数及内、外护层材料的不同分类。为了区分电力电缆，常标以型号。型号是由许多字母和数字排列组合而成的。电力电缆型号中的字母的排列次序和字符含义为：建筑供配电系统概述类别导体内护套电缆特征保护层铠装层VXZYJLTHLQVDPF121220塑橡纸交铝铜橡铝铅聚不...
