CL2005控制卡设置方式

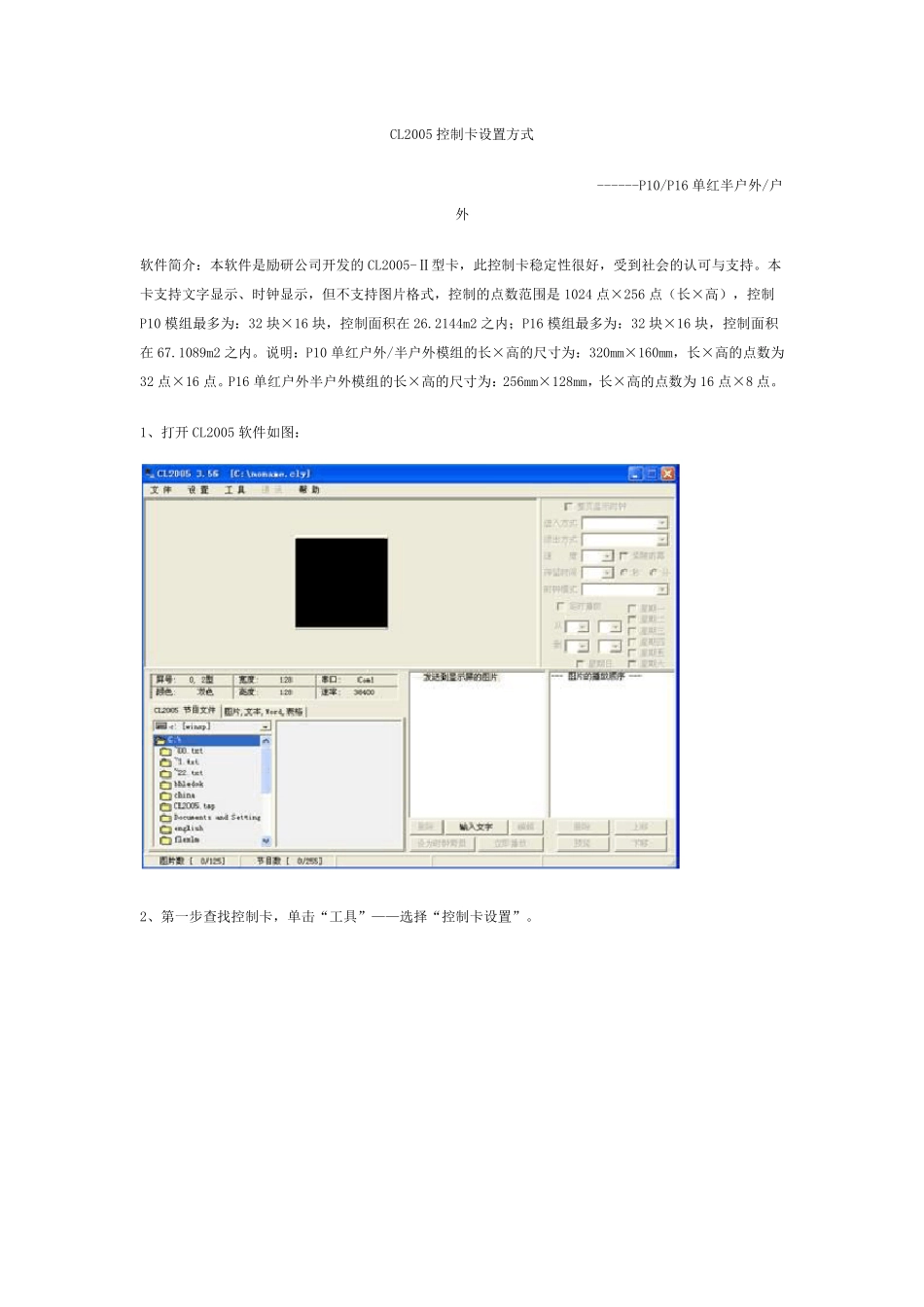

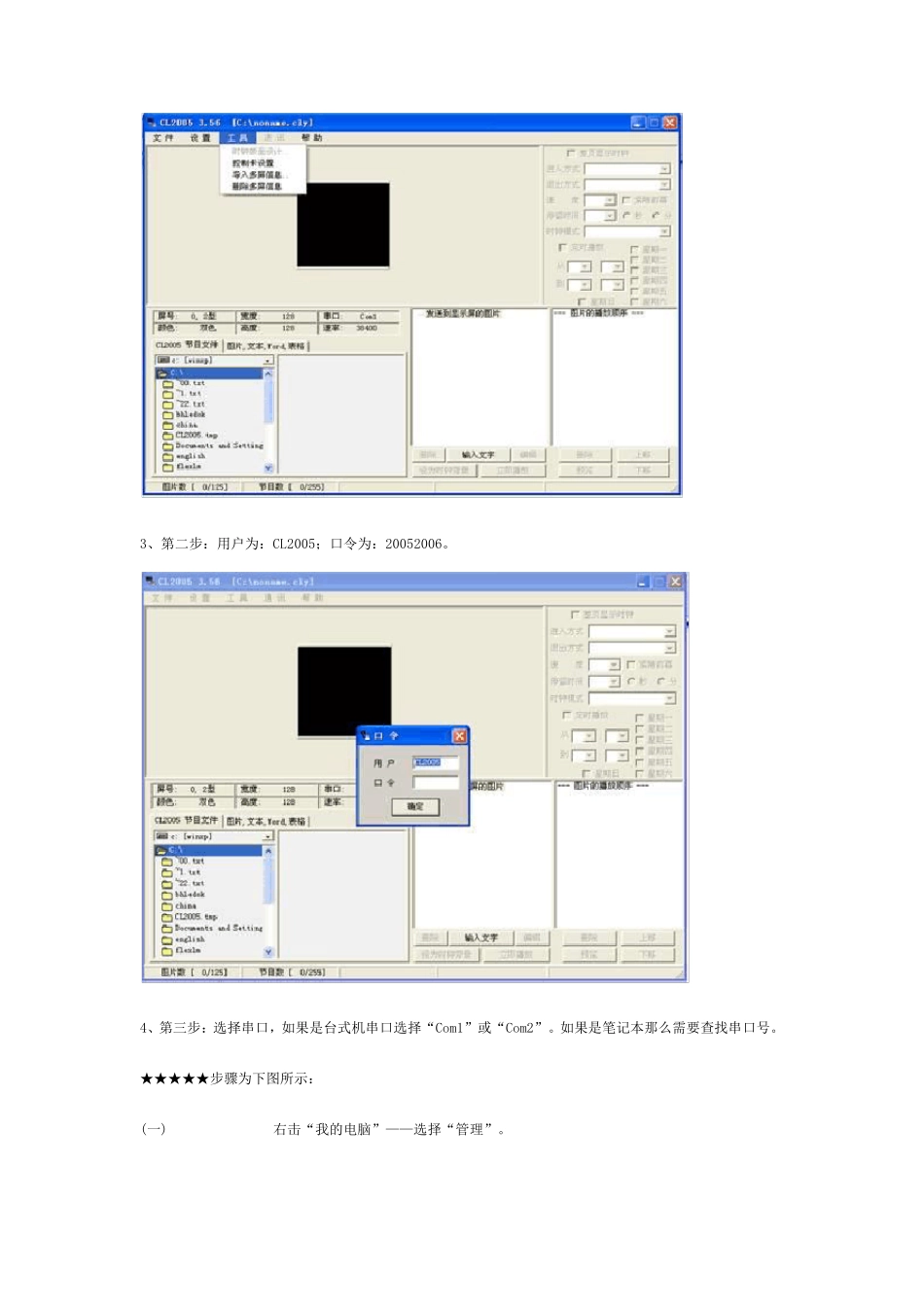

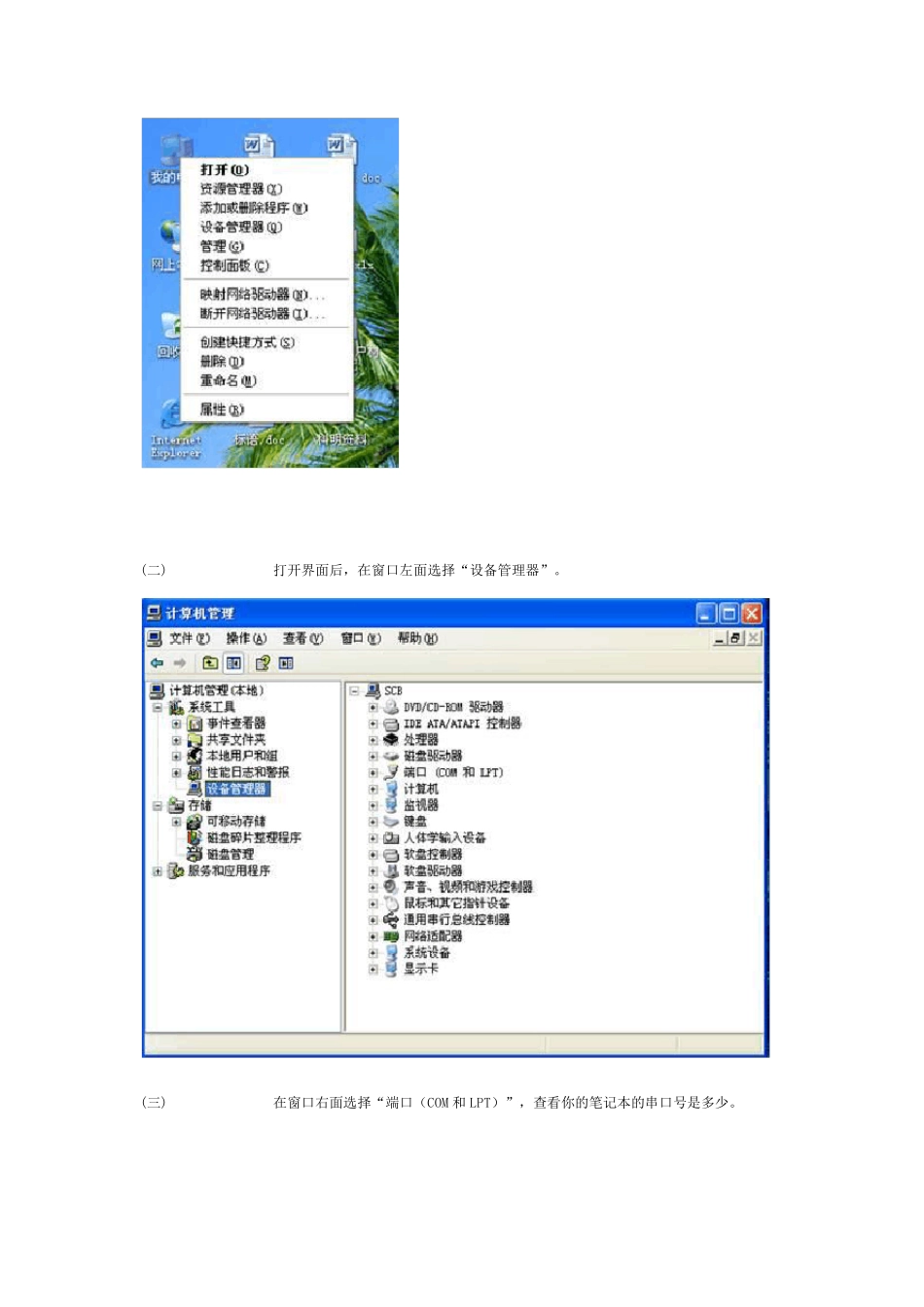

CL2005 控制卡设置方式 ------P10/P16 单红半户外/户外 软件简介：本软件是励研公司开发的CL2005-Ⅱ型卡，此控制卡稳定性很好，受到社会的认可与支持。本卡支持文字显示、时钟显示，但不支持图片格式，控制的点数范围是1024 点×256 点（长×高），控制P10 模组最多为：32 块×16 块，控制面积在 26.2144m2 之内；P16 模组最多为：32 块×16 块，控制面积在 67.1089m2 之内。说明：P10 单红户外/半户外模组的长×高的尺寸为：320mm×160mm，长×高的点数为32 点×16 点。P16 单红户外半户外模组的长×高的尺寸为：256mm×128mm，长×高的点数为 16 点×8 点。 1、打开CL2005 软件如图： 2、第一步查找控制卡，单击“工具”——选择“控制卡设置”。 3、第二步：用户为：CL2005；口令为：20052006。 4、第三步：选择串口，如果是台式机串口选择“Com1”或“Com2”。如果是笔记本那么需要查找串口号。 ★★★★★步骤为下图所示： (一) 右击“我的电脑”——选择“管理”。 (二) 打开界面后，在窗口左面选择“设备管理器”。 (三) 在窗口右面选择“端口（COM 和 LPT）”，查看你的笔记本的串口号是多少。 5、查看完串口号后，在“串口”中选择“串口号”。最后单击“查找”。 6、查到卡后，将显示以下内容。 7、如果是P10 的显示屏，设置如下：驱动板走线：04——P16——08；4 行交换，8 行交换。 8、如果是P16 的显示屏，设置如下：驱动板走线：16——P16。 ² 驱动板走线：04-P16-08 ² 4 行交换 ☆ 驱动板走线：16-P16 ² 8 行交换 9、输入数据。 单击“输入文字” 单击此空白处，出现对话框，单击保存会出现保存路径 10、在此输入文件名，最后单击“保存”。 输入要保存的文件名 11、输入文本内容，设置文本的进入方式、进出方式、速度、停留时间、时钟模式、定时播放。 单击此处可设置文本方式 右击此处更改字体的格式 12、发送数据。单击“通讯”——“发送全部数据”，“出 LED 电子显示屏常见驱动方式分析 发布时间：2010.03.31 新闻来源：科明LED 显示屏-山东最大LED 显示屏生产基地 浏览次127 目前市场上LED 显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态像和动态虚拟。 在一定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式；室内单双色一般为1/16 扫描，室内全彩 L显示屏一般是 1/8...
