电梯维修与操作指南VIP免费

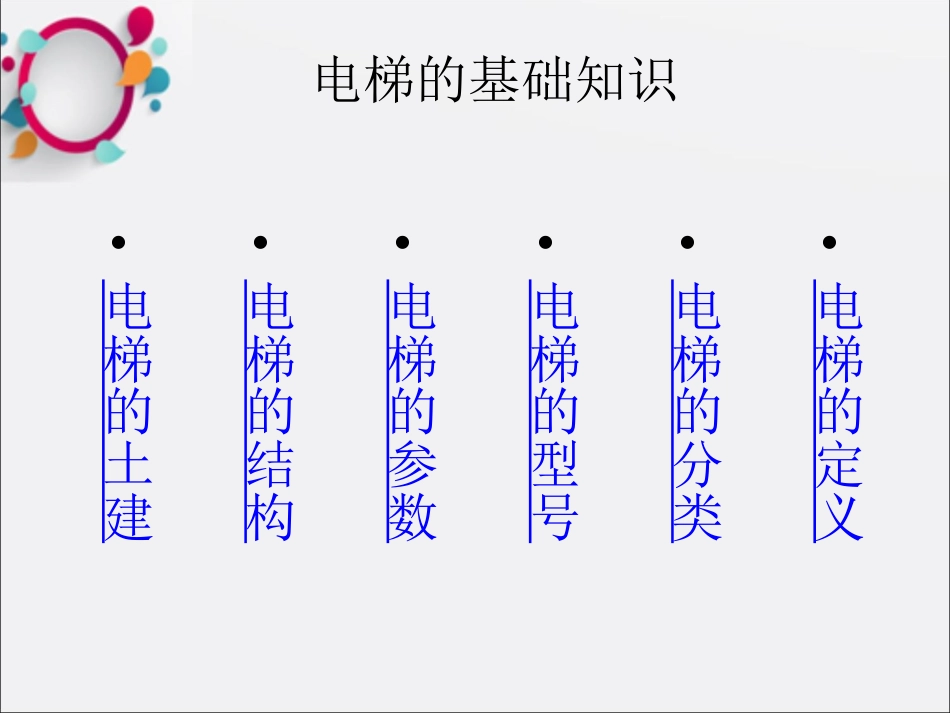

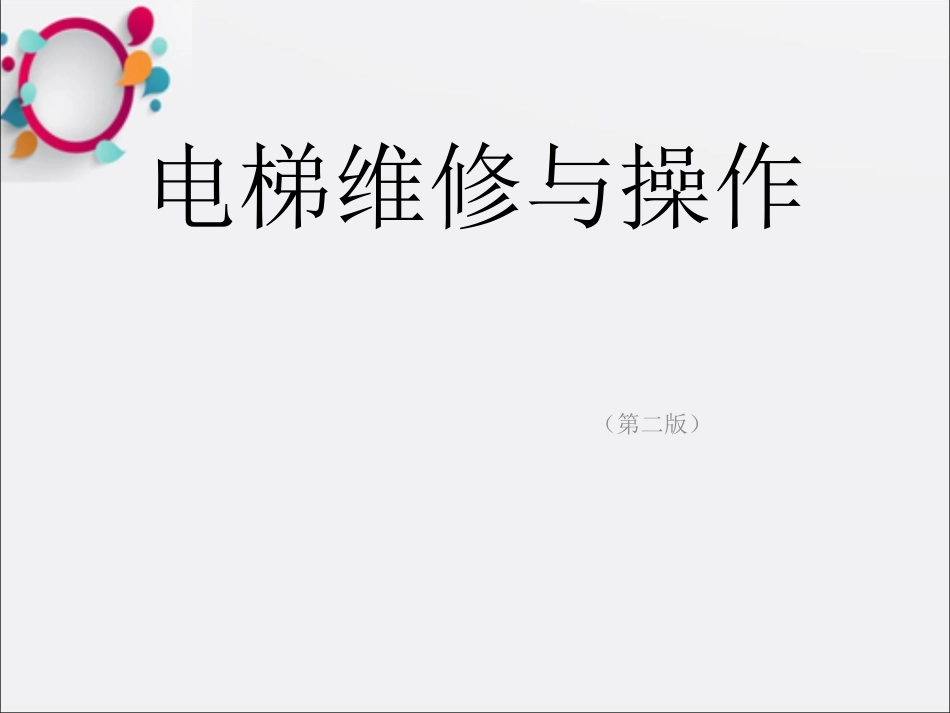

电梯维修与操作（第二版）电梯的基础知识•电梯的定义•电梯的分类•电梯的型号•电梯的参数•电梯的结构•电梯的土建电梯的定义：服务于规定楼层的固定式升降设备。它具有一个轿厢运行在至少两列垂直或倾斜角小于15º的刚性导轨之间。轿厢尺寸结构型式便于乘客出入或装卸货物。电梯的分类1、按驱动方式分类（交流、直流、液压、齿轮齿条、螺杆螺母、滚轮驱动、直线电机、气动）2、按用途分类（乘客、载货、医用、观光、汽车、船用、冷库、电站、防爆、防暴、矿井、消防、消防员、杂物梯等）3、按速度分类（低、中、高、超高速）4、按操作方式分类（有司机、无司机、有/无司机）电梯的分类5、按操纵控制方式分类（手柄开关、按钮、信号、集选、并联、群控）6、按机房分类（上置式、下置、侧置、有/无机房）7、按轿厢分类（单或双轿厢）8、按载重量分类（大吨位、小吨位）①①乘客电梯乘客电梯为为运送乘客而设计的电梯。运送乘客而设计的电梯。轿厢内有装饰，要求运行过程轿厢内有装饰，要求运行过程的舒适感较好的舒适感较好。。②②客货电梯客货电梯客货电梯，它是以运客货电梯，它是以运送乘客为主，但也可运送货送乘客为主，但也可运送货物的电梯电梯一般有简单的物的电梯电梯一般有简单的轿厢装饰。轿厢装饰。③③病床电梯病床电梯又称医用电梯，为运送病床又称医用电梯，为运送病床（包括病人）及医疗设备而设（包括病人）及医疗设备而设计的电梯。有较为简洁的内装饰，计的电梯。有较为简洁的内装饰，轿厢尺寸能容纳担架床，比较轿厢尺寸能容纳担架床，比较重视轿厢的平层精确度及运行稳重视轿厢的平层精确度及运行稳定性。定性。④④载货电梯载货电梯主要为运送货物而设主要为运送货物而设计的电梯，通常有人伴随。一计的电梯，通常有人伴随。一般不注重轿厢装饰，而更注重般不注重轿厢装饰，而更注重轿厢的载重能力。轿厢的载重能力。三种驱动方式：①①曳引驱动电梯——提升绳靠主机的驱动轮绳槽的摩擦驱动的电梯。②强制驱动电梯——用链或钢丝绳悬吊的非摩擦方式驱动的电梯。③③液压电梯——通过液压驱动的电梯。曳引驱动现代电梯广泛采用曳引驱动方式。曳引机作为驱动机构，钢丝绳挂在曳引机的绳轮上，一端悬吊轿厢，另一端悬吊对重装置。曳引机转动时，由钢丝绳与绳轮之间的摩擦力产生曳引力来驱使轿厢上下运动。强制驱动液压梯的轿厢运行靠液压油缸顶升，不需要上置式机房。主要应用在低层站或大吨位场所。液压电梯电梯的型号•标准JJ45-86中规定了电梯型号的编制方法举例说明TLJ1000/1.6-JXTKZ1000/2.5-BLTHY1000/0.5-AZ电梯的参数•额定速度——电梯设计所规定的轿厢速度。•额定载荷——电梯设计所规定的轿厢内最大载荷。•驱动方式（1）交流变极调速（2）交流变压调速（3）变频变压调速（4）直流调速•拖动方式（1）交流变极调速（2）交流变压调速（3）变频变压调速（4）直流调速•控制方式手柄操纵、按钮控制、信号控制、集选控制、并联控制。•提升高度从底层端站楼面至顶层端站楼面之间的垂直距离电梯的结构•电梯是机、电一体化产品，少不了机械、电气以及安全装置三大部分。就如人的身体，机械是人的骨骼（架），电气是人的神经系统，安全装置是人的各种器官•以曳引电梯为例曳引电梯结构示意图1减速箱2曳引机3曳引机底座4导向轮5限速器6机座7导轨支架8曳引钢丝绳9开关碰铁10终端开关11导靴12轿架13轿门14安全钳15导轨16绳头组合17对重18补偿链19补偿链导轮20张紧装置21缓冲器22底座23层门24呼梯盒25层楼指示26随行电缆27轿壁28操纵箱29开门机30井道传感器31电源开关32控制柜33曳引电机34制动器整台电梯按不同的功能可分为八个系统八个系统功能组成的主要构件曳引系统输出与传递动力，驱动电梯运行曳引机、曳引钢丝绳、导向轮、返绳轮、制动器导向系统限制轿厢和对重活动自由度，使轿厢和对重只能沿着导轨运动对重导轨、导靴、导轨架轿厢用以运送乘客和货物的组件轿厢架、轿厢门系统乘客或货物的进出口，运行时门必须封闭，到站时才能打开轿厢门、层门、门锁、开门机、关门防夹装置重量平衡系统平衡轿厢重量以及补偿高层电梯中曳引绳重量的影响对重、补偿...
