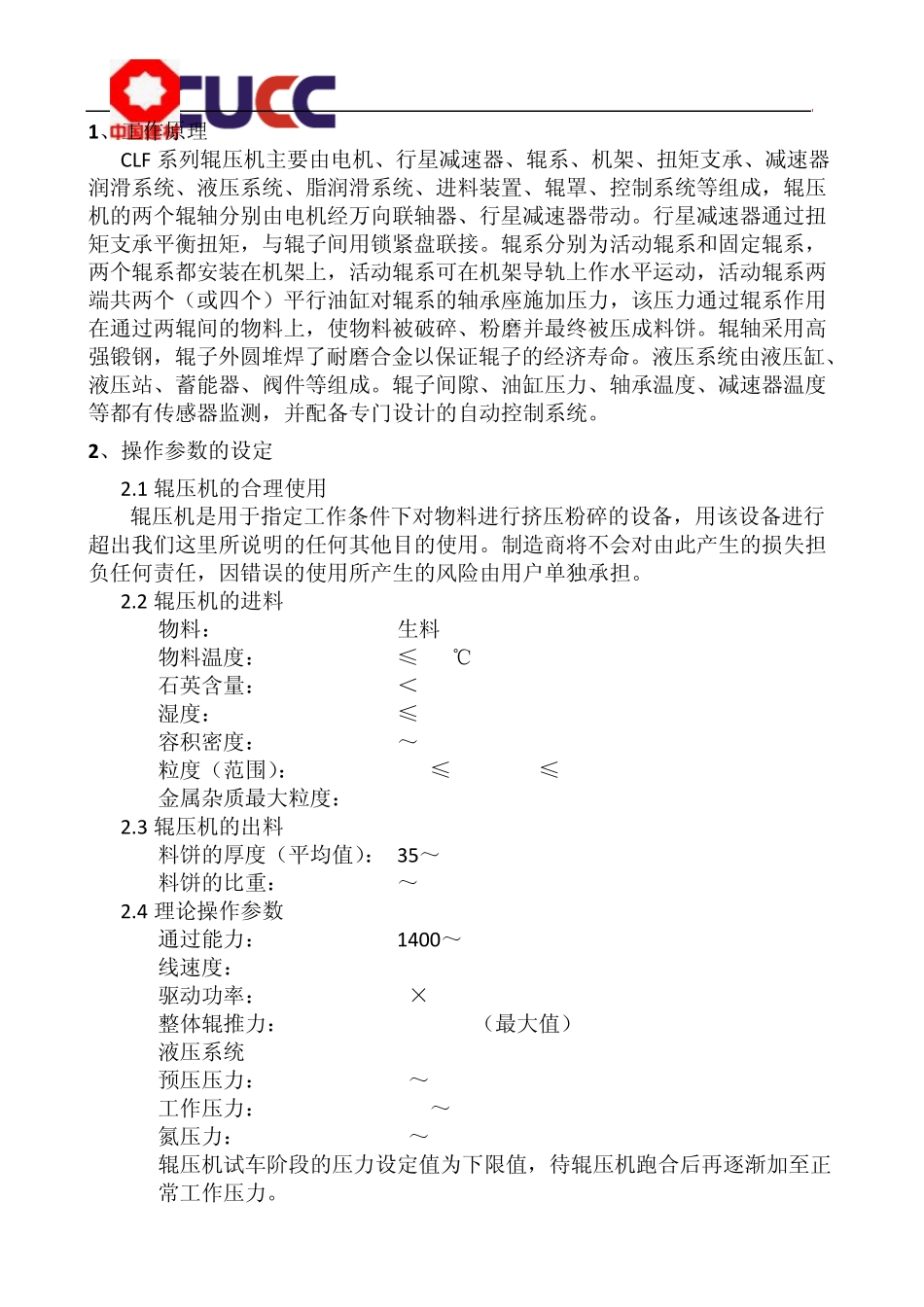

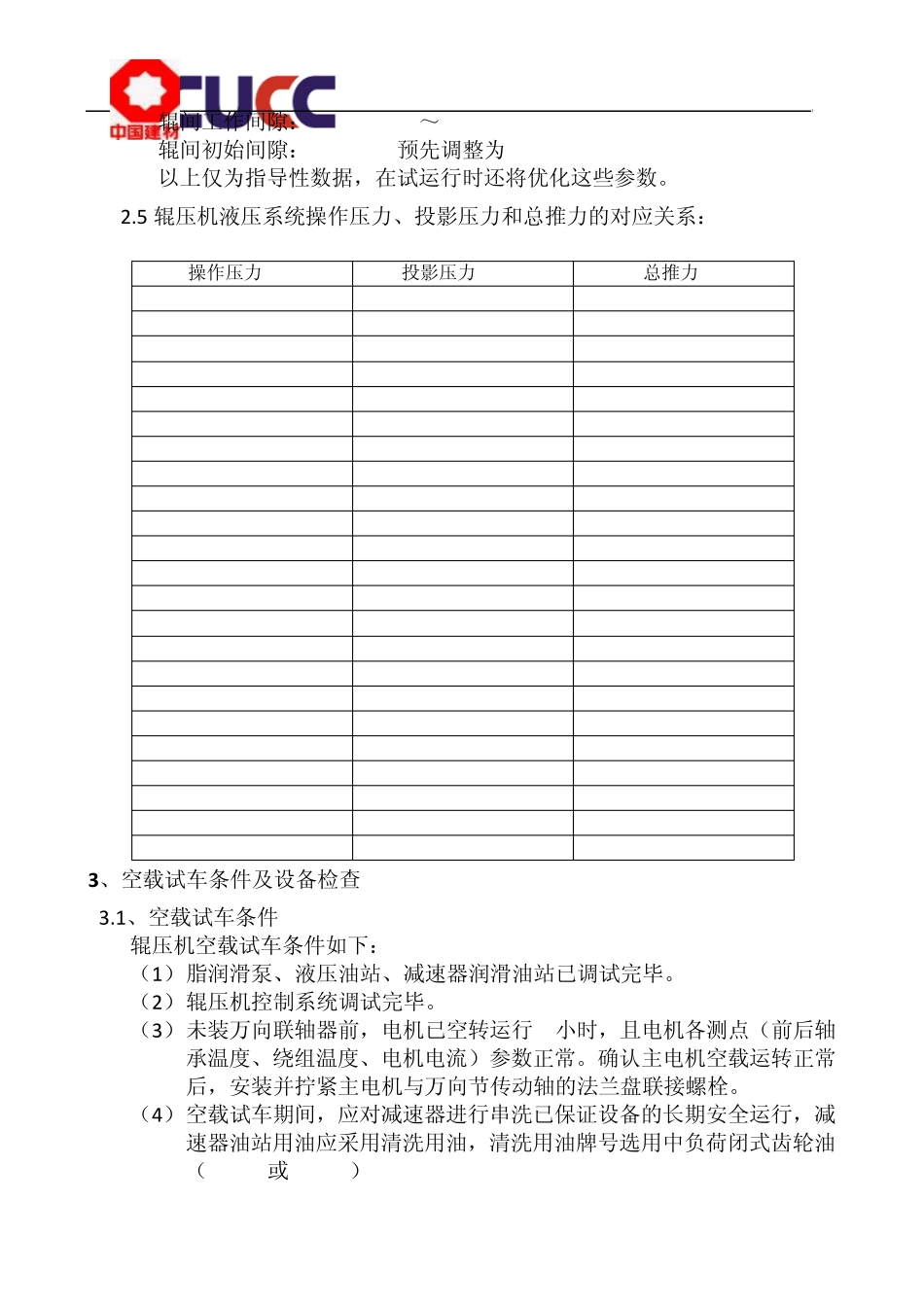

东平中联美景水泥有限公司 CLF200160 辊压机 操 作 规 程 东平中联美景水泥有限公司 1、工作原理 CLF 系列辊压机主要由电机、行星减速器、辊系、机架、扭矩支承、减速器润滑系统、液压系统、脂润滑系统、进料装置、辊罩、控制系统等组成,辊压机的两个辊轴分别由电机经万向联轴器、行星减速器带动。行星减速器通过扭矩支承平衡扭矩,与辊子间用锁紧盘联接。辊系分别为活动辊系和固定辊系,两个辊系都安装在机架上,活动辊系可在机架导轨上作水平运动,活动辊系两端共两个(或四个)平行油缸对辊系的轴承座施加压力,该压力通过辊系作用在通过两辊间的物料上,使物料被破碎、粉磨并最终被压成料饼。辊轴采用高强锻钢,辊子外圆堆焊了耐磨合金以保证辊子的经济寿命。液压系统由液压缸、液压站、蓄能器、阀件等组成。辊子间隙、油缸压力、轴承温度、减速器温度等都有传感器监测,并配备专门设计的自动控制系统。 2、操作参数的设定 2.1 辊压机的合理使用 辊压机是用于指定工作条件下对物料进行挤压粉碎的设备,用该设备进行超出我们这里所说明的任何其他目的使用。制造商将不会对由此产生的损失担负任何责任,因错误的使用所产生的风险由用户单独承担。 2.2 辊压机的进料 物料: 生料 物料温度: ≤100℃ 石英含量: <1% 湿度: ≤8% 容积密度: ~1.6t/m3 粒度(范围): 95%≤45mm/max≤75mm 金属杂质最大粒度: 10mm 2.3 辊压机的出料 料饼的厚度(平均值): 35~50mm 料饼的比重: ~2.3t/m3 2.4 理论操作参数 通过能力: 1400~1800t/h 线速度: 2.4m/s 驱动功率: 2×2240kw 整体辊推力: 19200kN(最大值) 液压系统 预压压力: 7~8.5MPa 工作压力: 8.5~11MPa 氮压力: 6~7.5MPa 辊压机试车阶段的压力设定值为下限值,待辊压机跑合后再逐渐加至正常工作压力。 东平中联美景水泥有限公司 辊间工作间隙: 40~60mm 辊间初始间隙: 预先调整为25mm 以上仅为指导性数据,在试运行时还将优化这些参数。 2 .5 辊压机液压系统操作压力、投影压力和总推力的对应关系: 操作压力MPa 投影压力N/mm2 总推力kN 4 1.61 5147 4.5 1.81 5791 5 2.01 6434 5.5 2.21 7077 6 2.41 7721 6.5 2.61 8364 7 2.81 9008 7.5 3.02 9651 8 3.22 10294 8.5 3.42 10938 9 3.62 11581 9.5 3.82 12225 10.2 4.10 13125 10.5 4.22 13511 11 4.42 14155...
