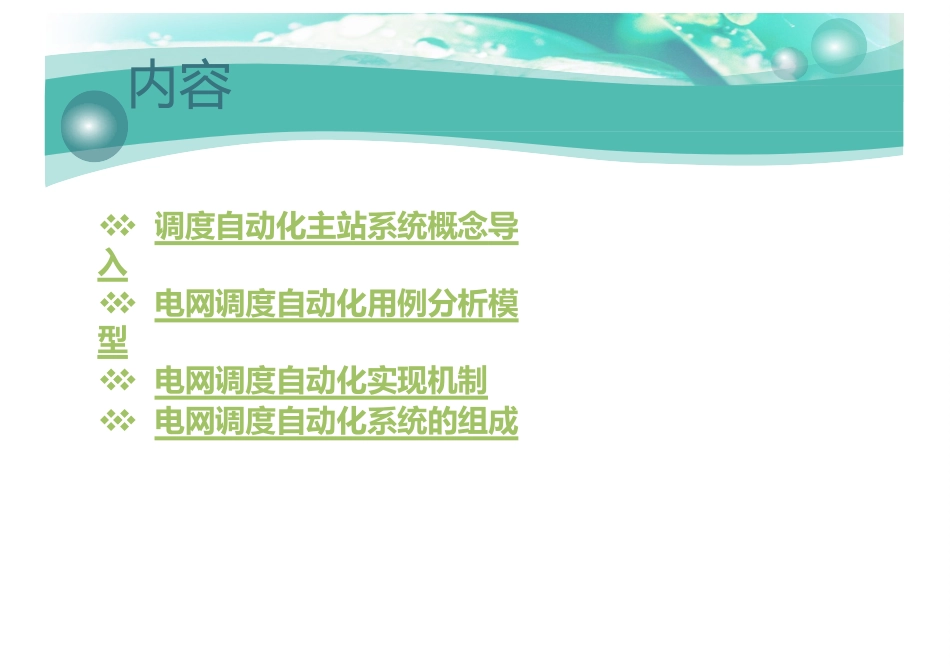

电力系统自动化-电网调度自动化系统上海交通大学电气工程系调度自动化主站系统概念导入电网调度自动化用例分析模型电网调度自动化实现机制电网调度自动化系统的组成内容调度自动化主站系统概念导入电力自动化系统发电输电变电配电用电调度自动化火电厂自动化水电站自动化变电站自动化配网自动化集控站监控调度/配网一体化系统国家电网调度体系县调(1500)地调(310)省调(28)网调(5+1)国调(1)问题的引入：1.调度自动化的功能需求2.调度自动化系统的实现机制领域模型人机联系SCADA处理数据库支撑平台前置处理调制解调器信号变换、转接或调节设备电力系统过程上级调度主站主站子站通道远动终端遥调遥控遥测遥信调度自动化系统其它信息系统变电站自动化系统调度员配电自动化系统电力系统的紧急和危急状态下传送的信息量要远远大于正常状态下的信息量。对于电网调度自动化系统的设计要求，是要能够满足危急状态下对信息处理的要求。在电力系统正常状态下，调度自动化系统需要传送的信息，主要包括：有一个周期性的或自发的测量值的数据流连续地由变电站或发电厂送往控制中心。控制中心只送很少的开合命令和设定值命令，只在为站内安装和维护工作或者出现过负荷情况时才需要这样做。有些命令可能会影响潮流和拓扑，从而改变测量值和双点信息。控制中心周期性地将模拟设定值送往发电厂。来自各发电厂、变电站的自发的报警信号是很少的。电力系统紧急运行状态情况下，故障主要包括：线路故障使线路跳闸。变压器故障使变压器跳开。线路和变压器过负荷。母线故障与之相连的所有线路跳闸。雪崩或雷击使某些线路跳闸。靠近发电厂的线路或设备故障。发电厂机组故障。一个典型的在紧急运行情况下的数据雪崩场景例子：具有16条出线的某220kV变电站发生母线短路，且由于母线保护系统故障，致使线路远端的16个站的线路的断路器因自动重合闸失败，每个断路器都动作了三次(分一合一分)。相关数据如表4-1和表4-2所示。故障变电站信息时间传送信息在1.5s内产生的数据:20个高优先级的单点40个低优先级的单点64个低优先级的带时标的保护装置信息32个低优先级的测量值文件.每个10k字节，供事后分析使用100个测量值2.5s内传输的数据20个单点4.5s内传输的数据100个测量值16s内传输的数据40个单点按要求在5min后传输的数据个带时标的保护装置信息按要求在1h后传输的数据32个测量值文件，每个10k字节共320k字节远端其他各变电站时间传送信息在1.5s内产生的数据3个高优先级的双点2个高优先级的单点4个低优先级的单点6个低优先级带时标的保护装置信息1个低优先级测量值文件(10k字节)100个测量值在2s内自发传输的数据3个双点2个单点在4s内周期地传输的数据100个测量值在16s内自发传输的数据4个单点按要求在5min后传输的数据6个带时标的保护装置信息按要求在1h后传输的数据1个大小为10k字节的测量值文件调度开展无功电压调节的一个案例无功电压调节运行目标（1）保证电网各级电压在规定的范围内（2）保证双龙变220千伏关口的功率因数合格（3）无功调节范围应不超过光伏电站的调节能力调度开展无功电压调节的一个案例无功电压控制策略控制策略特点实际运行存在的问题定功率因素控制光伏电站出力的功率因素恒定，即Q/P值恒定。定功率因素控制不能补偿电网电压的波动，甚至会加剧电压的波动。定电压控制光伏电站并网点（升压变高压侧）的电压恒定。由于光伏电站AVC系统只能跟踪其并网点，而电网控制的目标是双龙变220kV关口的电压和功率因素，两者无法直接关联。实际运行时，若电网电压变动大，可能导致调节需求超过光伏电站的无功调节能力。定无功控制光伏电站输出的无功恒定，即Q值（正或负）恒定难以适应系统电压的波动。淮安公司采取了“分负荷水平的定无功”控制策略，即光伏电站的AVC控制系统以“定无功”方式运行，但在不同负荷时段，通过人工改变“定无功”的设定值，满足电网调节需求。调度开展无功电压调节的一个案例电压过高电压调节手段受限监控调度计算无功调节量调度员潮流模拟通知光伏电站无功调节汇报启动流...
