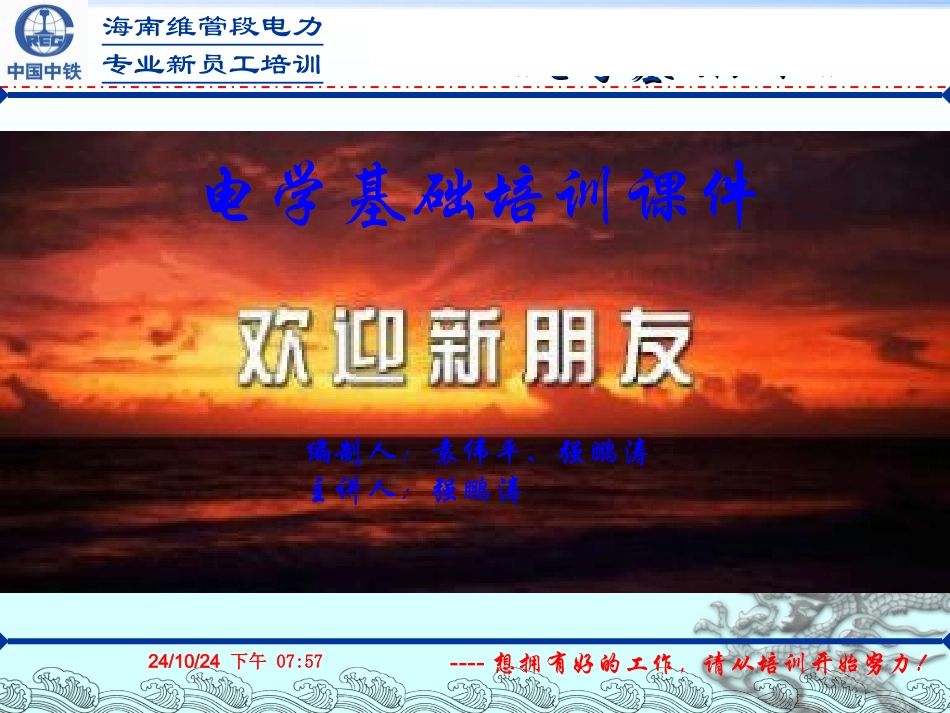

电学基础培训课件_第1页
1/57

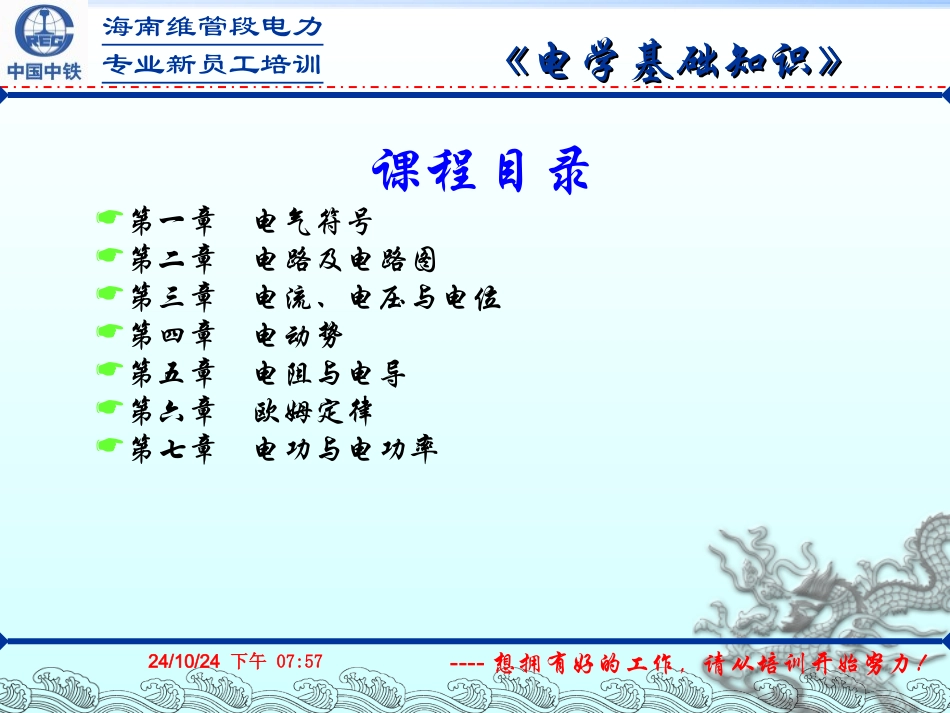

电学基础培训课件_第2页
2/57

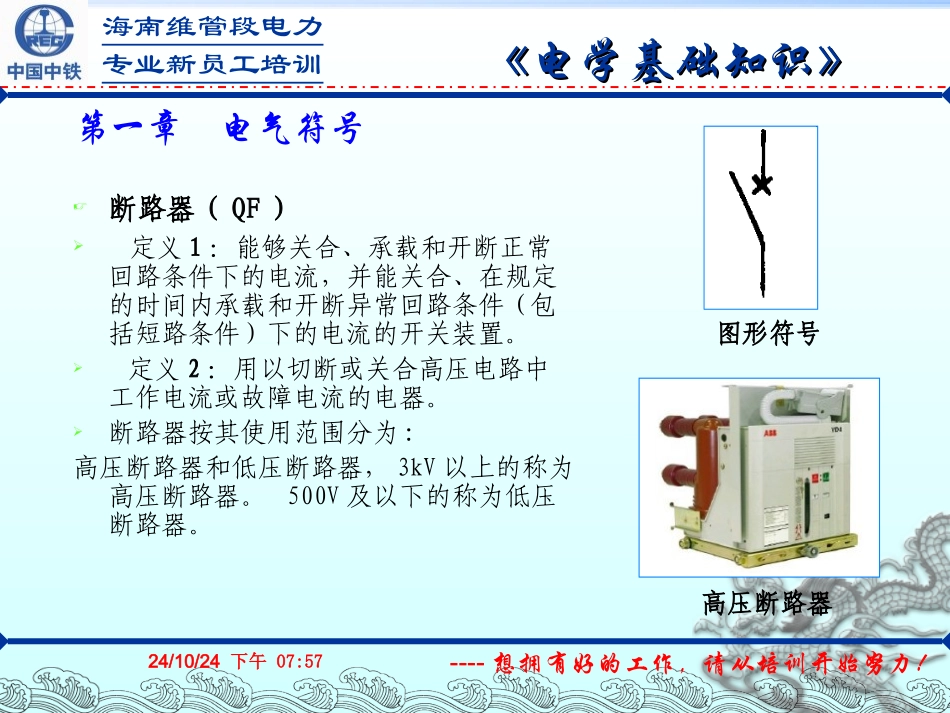

电学基础培训课件_第3页
3/57
《电学基础知识》《电学基础知识》24/10/24下午07:57----想拥有好的工作,请从培训开始努力!海南维管段电力专业新员工培训编制人:袁伟平、强鹏涛主讲人:强鹏涛电学基础培训课件《电学基础知识》《电学基础知识》24/10/24下午07:57----想拥有好的工作,请从培训开始努力!海南维管段电力专业新员工培训课程目录第一章电气符号第二章电路及电路图第三章电流、电压与电位第四章电动势第五章电阻与电导第六章欧姆定律第七章电功与电功率《电学基础知识》《电学基础知识》24/10/24下午07:57----想拥有好的工作,请从培训开始努力!海南维管段电力专业新员工培训第一章电气符号断路器(QF)定义1:能够关合、承载和开断正常回路条件下的电流,并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。定义2:用以切断或关合高压电路中工作电流或故障电流的电器。断路器按其使用范围分为:高压断路器和低压断路器,3kV以上的称为高压断路器。500V及以下的称为低压断路器。图形符号高压断路器《电学基础知识》《电学基础知识》24/10/24下午07:57----想拥有好的工作,请从培训开始努力!海南维管段电力专业新员工培训低压断路器又称自动开关、空气开关等,它是一种既有手动开关作用,又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件,已获得了广泛的应用。高压断路器是发电厂、变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路以及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围。因此,高压断路器工作的好坏,直接影响到电力系统的安全运行;高压断路器种类很多,按其灭弧的不同,可分为:油断路器(多油断路器、少油断路器)、六氟化硫断路器(SF6断路器)、真空断路器、压缩空气断路器等。图形符号高压断路器《电学基础知识》《电学基础知识》24/10/24下午07:58----想拥有好的工作,请从培训开始努力!海南维管段电力专业新员工培训负荷开关(QL)高压负荷开关的工作原理与断路器相似。一般装有简单的灭弧装置,但其结构比较简单工作过程是:分闸时,在分闸弹簧的作用下,主轴顺时针旋转,一方面通过曲柄滑块机构使活塞向上移动,将气体压缩;另一方面通过两套四连杆机构组成的传动系统,使主闸刀先打开,然后推动灭弧闸刀使弧触头打开,气缸中的压缩空气通过喷口吹灭电弧。合闸时,通过主轴及传动系统,使主闸刀和灭弧闸刀同时顺时针旋转,弧触头先闭合;主轴继续转动,使主触头随后闭合。在合闸过程中,分闸弹簧同时贮能。由于负荷开关不能开断短路电流,故常与限流式高压熔断器组合在一起使用,利用限流熔断器的限流功能,不仅完成开断电路的任务并且可显著减轻短路电流所引起的热和电动力的作用。图形符号负荷开关《电学基础知识》《电学基础知识》24/10/24下午07:58----想拥有好的工作,请从培训开始努力!海南维管段电力专业新员工培训负荷开关主要有6种。①固体产气式高压负荷开关:利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧,其结构较为简单,适用于35千伏及以下的产品。②压气式高压负荷开关:利用开断过程中活塞的压气吹灭电弧,其结构也较为简单,适用于35千伏及以下产品。③压缩空气式高压负荷开关:利用压缩空气吹灭电弧,能开断较大的电流,其结构较为复杂,适用于60千伏及以上的产品。④SF6式高压负荷开关:利用SF6气体灭弧,其开断电流大,开断电容电流性能好,但结构较为复杂,适用于10千伏及以上产品。⑤油浸式高压负荷开关:利用电弧本身能量使电弧周围的油分解气化并冷却熄灭电弧,其结构较为简单,但重量大,适用于35千伏及以下的户外产品。⑥真空式高压负荷开关:利用真空介质灭弧,电寿命长,相对价格较高,适用于220千伏及以下的产品负荷...
