CMG油藏数值模拟软件

CMG油藏数值模拟软件_第1页
1/20
CMG油藏数值模拟软件_第2页
2/20
CMG油藏数值模拟软件_第3页
3/20

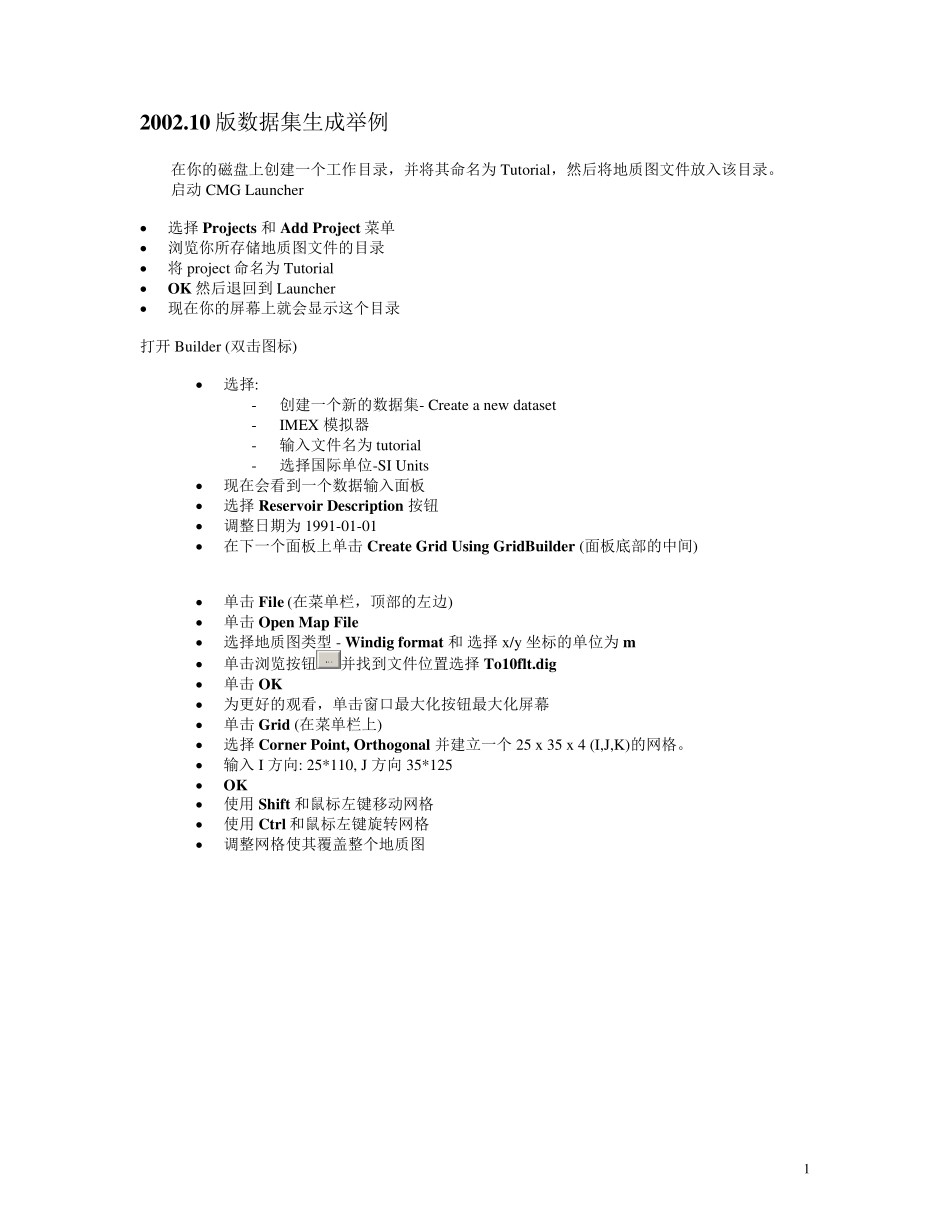

1 2002.10 版数据集生成举例 在你的磁盘上创建一个工作目录,并将其命名为 Tutorial,然后将地质图文件放入该目录。 启动 CMG Launcher • 选择 Projects 和 Add Project 菜单 • 浏览你所存储地质图文件的目录 • 将project 命名为 Tutorial • OK 然后退回到 Launcher • 现在你的屏幕上就会显示这个目录 打开 Builder (双击图标) • 选择: - 创建一个新的数据集- Create a new dataset - IMEX 模拟器 - 输入文件名为tutorial - 选择国际单位-SI Units • 现在会看到一个数据输入面板 • 选择 Reservoir Description 按钮 • 调整日期为1991-01-01 • 在下一个面板上单击 Create Grid Using GridBuilder (面板底部的中间) • 单击 File (在菜单栏,顶部的左边) • 单击 Open Map File • 选择地质图类型 - Windig format 和 选择 x/y 坐标的单位为m • 单击浏览按钮并找到文件位置选择 To10flt.dig • 单击 OK • 为更好的观看,单击窗口最大化按钮最大化屏幕 • 单击 Grid (在菜单栏上) • 选择 Corner Point, Orthogonal 并建立一个25 x 35 x 4 (I,J,K)的网格。 • 输入 I 方向: 25*110, J 方向 35*125 • OK • 使用 Shift 和鼠标左键移动网格 • 使用 Ctrl 和鼠标左键旋转网格 • 调整网格使其覆盖整个地质图 2 • 将鼠标改变为探测模式Probe mode (在屏幕左边带有箭头的按钮) • 单击Specify property 按钮 (屏幕中间) • 选择新面板顶部的Grid Top 属性,面板上有一个数据表,利用滚动条浏览数据表,选择所要详细说明的属性 • 在Grid Top 列Layer 1 行的框里单击鼠标右键,并从显示的菜单上选择选择Geological Map • 单击Values in File 1 按钮,并选择TO10FLT.DIG 文件 (Windig 格式; 米) • 单击OK 按钮,然后回到主数据表面板中 • 重复以上操作,通过选择Grid Thickness 列和Lay er 1 行的列表框来说明Grid Thickness 属性 • 将地质图上的值都乘以0.25(例如,单击鼠标右键选择Edit specification,将times 改成0.25)。这样做是因为要把一个总厚度的地质图被分成4 个厚度相同的模拟层 • 输入完 lay er 1 的数据后,单击鼠标右键选择copy 并paste 到lay ers 2, 3, and 4 中 • 按照以上的步骤定义 Porosity,但选择porosflt.dig ...
