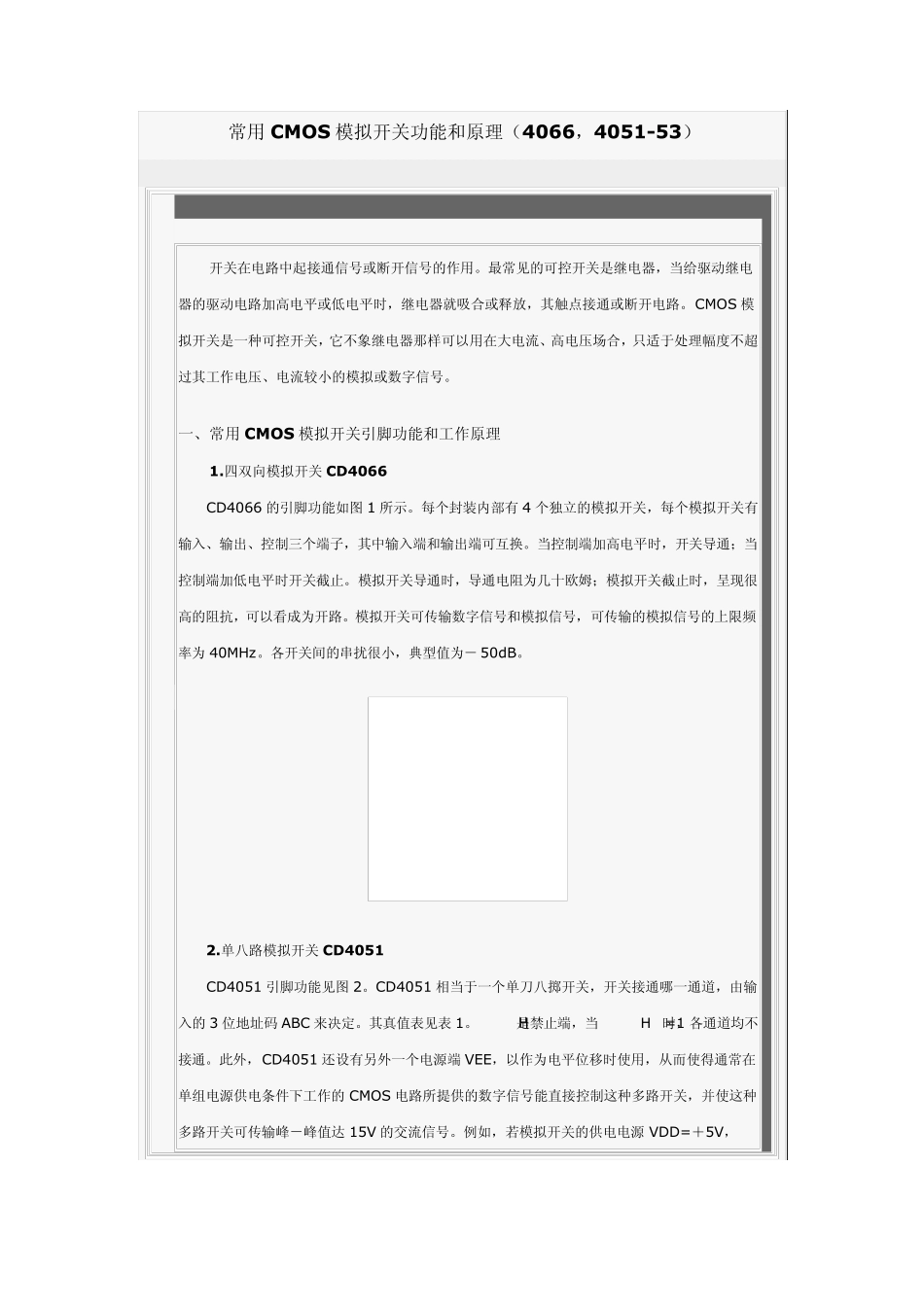

常用CMOS模拟开关功能和原理（4066，4051-53） 开关在电路中起接通信号或断开信号的作用。最常见的可控开关是继电器，当给驱动继电器的驱动电路加高电平或低电平时，继电器就吸合或释放，其触点接通或断开电路。CMOS 模拟开关是一种可控开关，它不象继电器那样可以用在大电流、高电压场合，只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号。 一、常用CMOS模拟开关引脚功能和工作原理 1.四双向模拟开关CD4066 CD4066 的引脚功能如图 1 所示。每个封装内部有 4 个独立的模拟开关，每个模拟开关有输入、输出、控制三个端子，其中输入端和输出端可互换。当控制端加高电平时，开关导通；当控制端加低电平时开关截止。模拟开关导通时，导通电阻为几十欧姆；模拟开关截止时，呈现很高的阻抗，可以看成为开路。模拟开关可传输数字信号和模拟信号，可传输的模拟信号的上限频率为 40MHz。各开关间的串扰很小，典型值为－ 50dB。 2.单八路模拟开关CD4051 CD4051 引脚功能见图 2。CD4051 相当于一个单刀八掷开关，开关接通哪一通道，由输入的3 位地址码 ABC 来决定。其真值表见表 1。“INH”是禁止端，当“INH”=1时，各通道均不接通。此外，CD4051 还设有另外一个电源端 VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS 电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达 15V 的交流信号。例如，若模拟开关的供电电源 VDD=＋5V，VSS=0V，当VEE=－5V 时，只要对此模拟开关施加0～5V 的数字控制信号，就可控制幅度范围为－5V～＋5V 的模拟信号。 表 1 输入状态 接通通道 INH C B A 0 0 0 0 “0” 0 0 0 1 “1” 0 0 1 0 “2” 0 0 1 1 “3” 0 1 0 0 “4” 0 1 0 1 “5” 0 1 1 0 “6” 0 1 1 1 “7” 1 均不接通 3.双四路模拟开关CD4052 CD4052 的引脚功能见图 3。CD4052 相当于一个双刀四掷开关，具体接通哪一通道，由输入地址码 AB 来决定。其真值表见表 2。 表2 输入状态 接通通道 INH B A 0 0 0 “0”X、“0”Y 0 0 1 “1”X、“1”Y 0 1 0 “2”X、“2”Y 0 1 1 “3”X、“3”Y 1 均不接通 4.三组二路模拟开关 CD4053 CD4053 的引脚功能见图 4。CD4053 内部含有 3 组单刀双掷开关，3 组开关具体接通哪一通道，由输入地址码 ABC 来决定。其真值表见表3。 ...
