CMW500操作快速入门:EGPRS信令测试

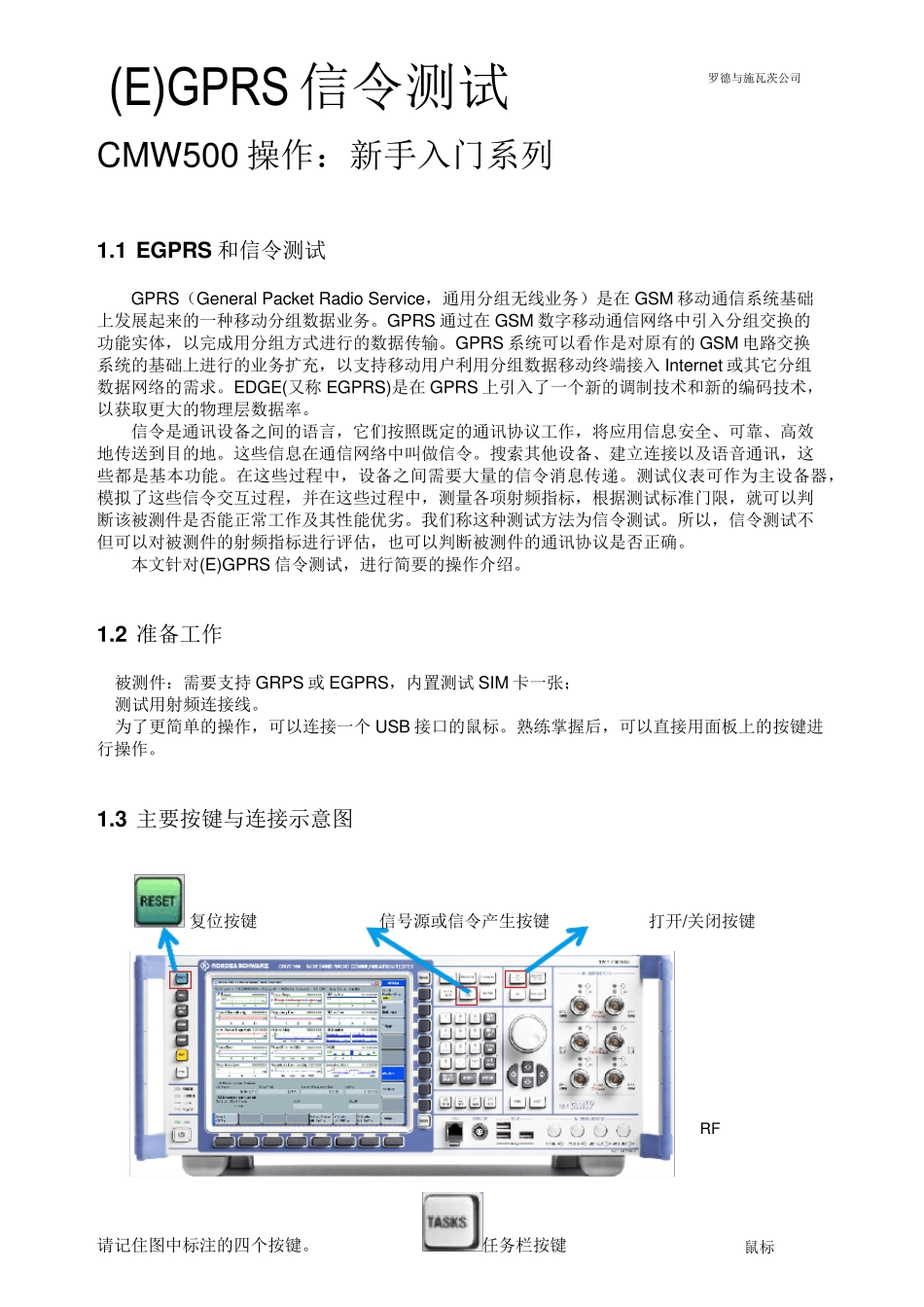

CMW500操作快速入门:EGPRS信令测试_第1页
1/6

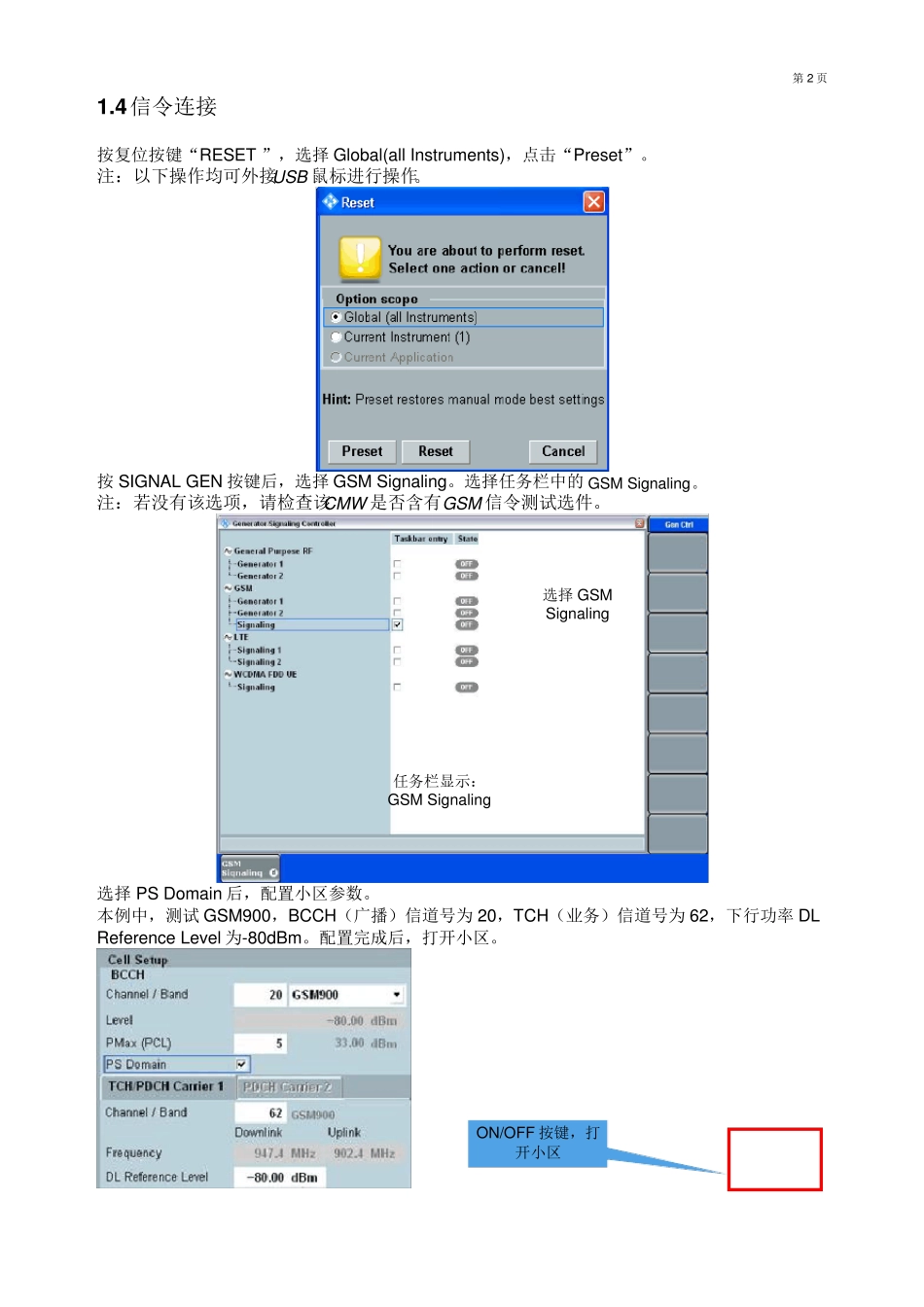

CMW500操作快速入门:EGPRS信令测试_第2页
2/6

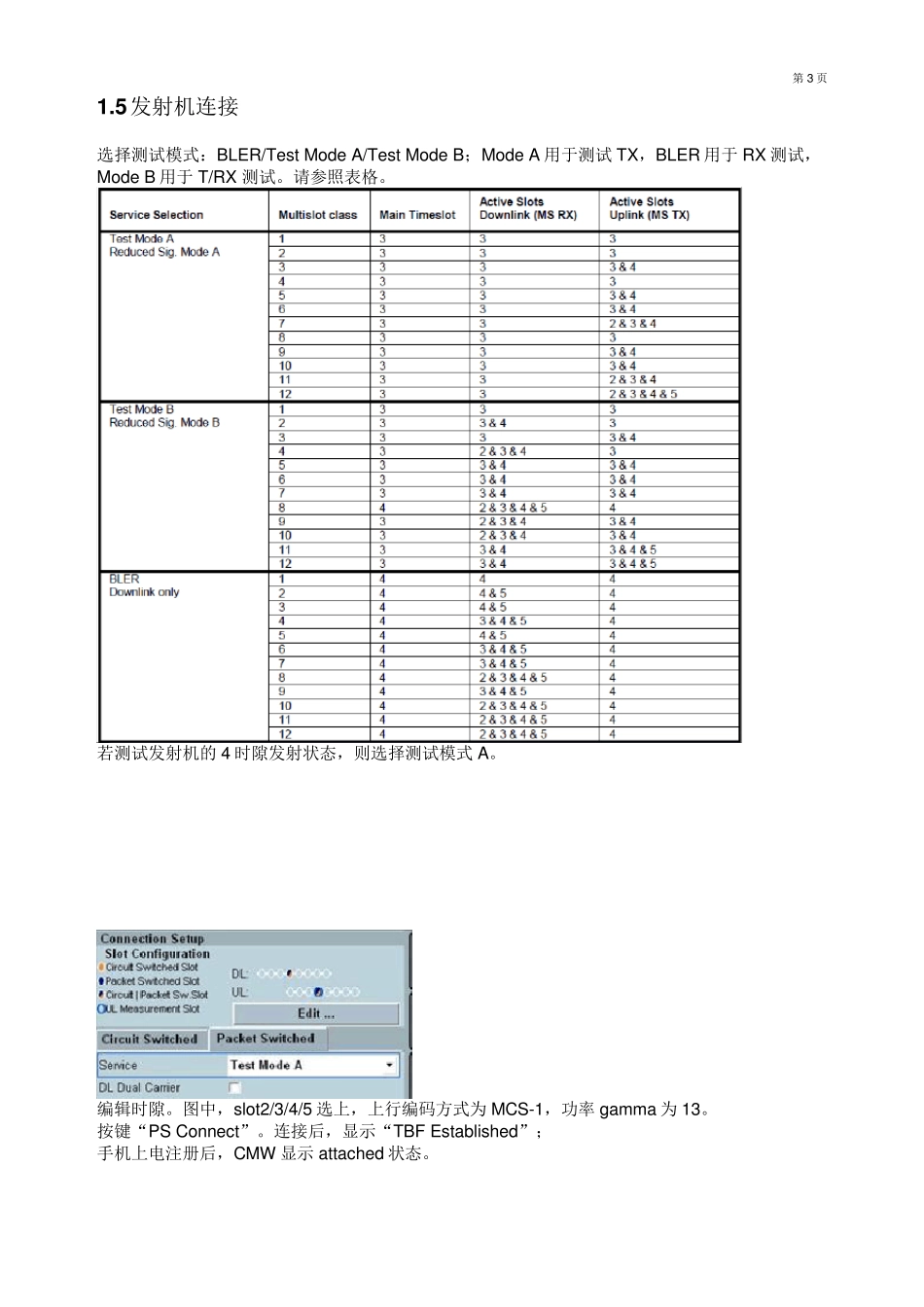

CMW500操作快速入门:EGPRS信令测试_第3页
3/6
罗德与施瓦茨公司 (E)GPRS信令测试 CMW500 操作:新手入门系列 1.1 EGPRS 和信令测试 GPRS(General Packet Radio Serv ice,通用分组无线业务)是在 GSM 移动通信系统基础上发展起来的一种移动分组数据业务。GPRS 通过在 GSM 数字移动通信网络中引入分组交换的功能实体,以完成用分组方式进行的数据传输。GPRS 系统可以看作是对原有的 GSM 电路交换系统的基础上进行的业务扩充,以支持移动用户利用分组数据移动终端接入 Internet 或其它分组数据网络的需求。EDGE(又称 EGPRS)是在 GPRS 上引入了一个新的调制技术和新的编码技术,以获取更大的物理层数据率。 信令是通讯设备之间的语言,它们按照既定的通讯协议工作,将应用信息安全、可靠、高效地传送到目的地。这些信息在通信网络中叫做信令。搜索其他设备、建立连接以及语音通讯,这些都是基本功能。在这些过程中,设备之间需要大量的信令消息传递。测试仪表可作为主设备器,模拟了这些信令交互过程,并在这些过程中,测量各项射频指标,根据测试标准门限,就可以判断该被测件是否能正常工作及其性能优劣。我们称这种测试方法为信令测试。所以,信令测试不但可以对被测件的射频指标进行评估,也可以判断被测件的通讯协议是否正确。 本文针对(E)GPRS 信令测试,进行简要的操作介绍。 1.2 准备工作 被测件:需要支持 GRPS 或 EGPRS,内置测试 SIM 卡一张; 测试用射频连接线。 为了更简单的操作,可以连接一个 USB 接口的鼠标。熟练掌握后,可以直接用面板上的按键进行操作。 1.3 主要按键与连接示意图 复位按键 信号源或信令产生按键 打开/关闭按键 请记住图中标注的四个按键。 任务栏按键 鼠标 RF 第2 页 1 .4 信令连接 按复位按键“RESET ”,选择 Global(all Instruments),点击“Preset”。 注:以下操作均可外接USB 鼠标进行操作。 按SIGNAL GEN 按键后,选择 GSM Signaling。选择任务栏中的 GSM Signaling。 注:若没有该选项,请检查该CMW 是否含有GSM 信令测试选件。 选择 PS Domain 后,配置小区参数。 本例中,测试 GSM900,BCCH(广播)信道号为 20,TCH(业务)信道号为 62,下行功率 DL Reference Level 为-80dBm。配置完成后,打开小区。 选择 GSM Signaling 任务栏显示: GSM Signaling ON/OFF 按键,打开小区 第3 页 1 .5 发射机连接 选择测试模式:BLER/Test Mode A/Test M...
