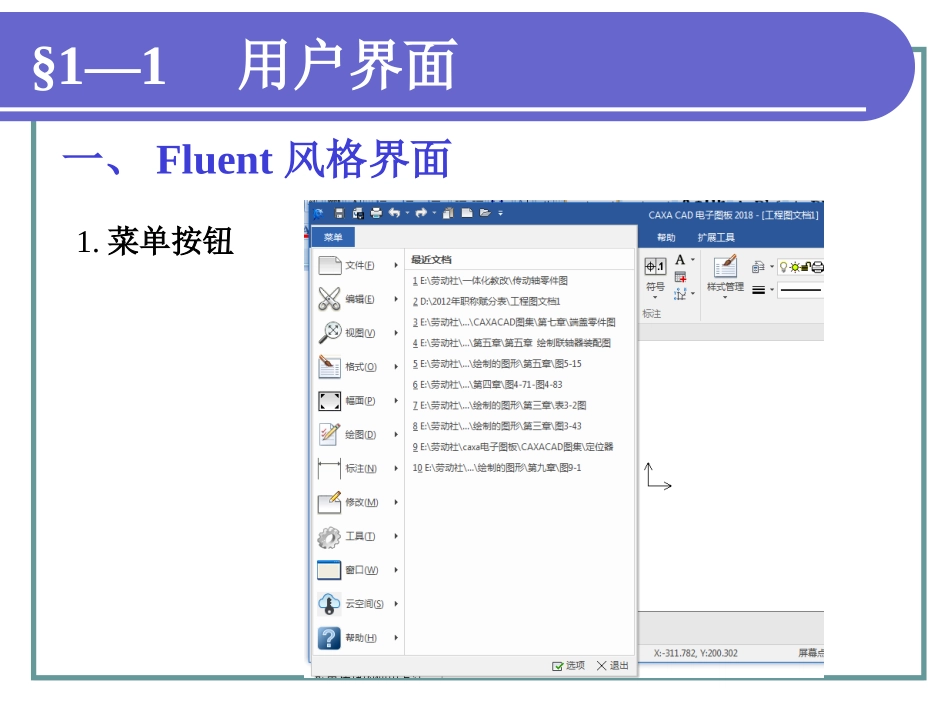

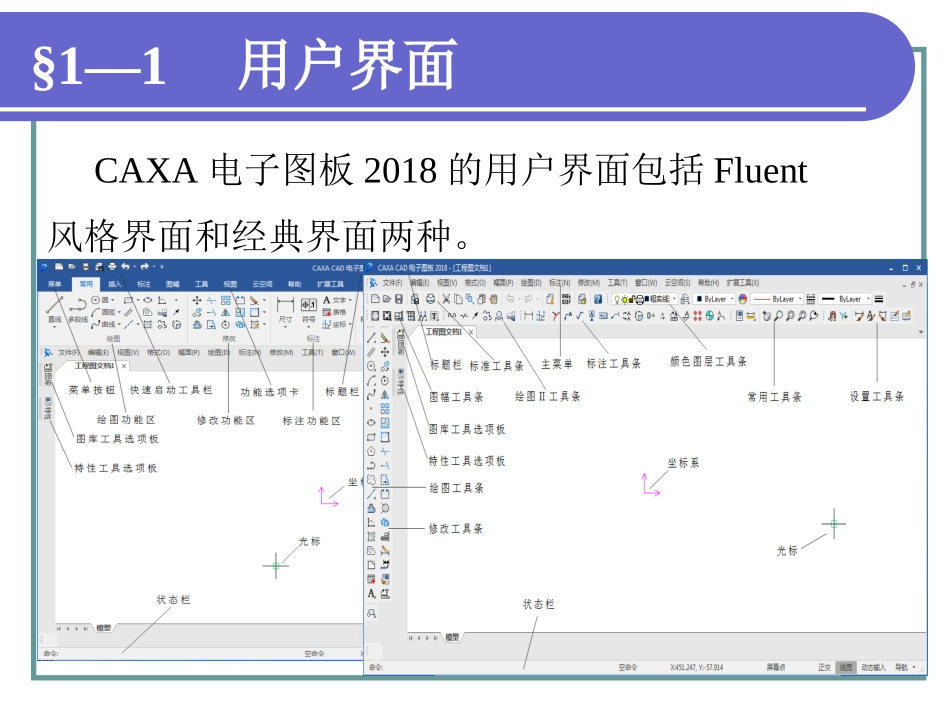

第一章入门知识§1—1用户界面§1—2基本操作§1—3图形文件管理§1—4绘图环境设置§1—5图纸幅面设置CAXA电子图板2018的用户界面包括Fluent风格界面和经典界面两种。§1—1用户界面一、Fluent风格界面§1—1用户界面1.菜单按钮§1—1用户界面2．快速启动工具栏快速启动工具栏用于组织经常使用的命令，该工具栏可以自定义。快速启动工具栏具体的使用方法：（1）使用鼠标左键单击快速启动工具栏上的图标即可执行对应的命令。（2）使用鼠标右键单击快速启动工具栏上的图标时弹出自定义快速启动工具栏菜单。（3）单击快速启动工具栏最右边的按钮也可以进行快速启动工具栏的自定义。§1—1用户界面自定义快速启动工具栏菜单自定义快速启动工具栏对话框功能区通常包括多个功能区选项卡，每个功能区选项卡由各种功能区面板组成。3．功能区§1—1用户界面（1）在不同的功能区选项卡间切换时，可以使用鼠标左键单击要使用的功能区选项卡。当光标在功能区上时，也可以使用鼠标滚轮切换不同的功能区选项卡。（2）可以双击当前功能区选项卡的标题，或者在功能区上单击鼠标右键“最小化”功能区。功能区最小化时单击功能区选项卡标题时，功能区向下扩展；光标移出时，功能区选项卡自动收起。（3）在各种界面元素上单击鼠标右键后，可以在弹出的菜单中打开或关闭功能区。（4）功能区面板上包含各种功能命令和控件，使用方法与通常的主菜单或工具条上的相同。（5）单击功能区右上角的【风格】可以在下拉菜单中选择电子图板界面色彩或者自定义色彩。§1—1用户界面电子图板提供了多种显示当前状态的功能，它包括屏幕状态显示、操作信息提示、当前工具点设置及拾取状态显示等。4．状态栏§1—1用户界面5．立即菜单立即菜单描述了该项命令执行的各种情况和使用条件。用户根据当前的作图要求，正确地选择某一选项，即可得到准确的响应。用户在输入某些命令以后，在绘图区的底部会弹出一行立即菜单。直线命令立即菜单6．界面颜色§1—1用户界面7．工具选项板8．绘图区绘图区是用户进行绘图设计的工作区域。绘图区默认为黑色，可通过【工具】面板中的选项对话框进行设置。§1—1用户界面二、经典界面1．新老界面的切换在Fluent风格界面下的功能区中单击【视图】选项卡→【界面】操作面板→【切换界面】或在主菜单中单击【工具】→【界面操作】→【切换】，就可以在新界面和经典界面中进行切换，该功能的快捷键为F9。2．主菜单电子图板的主菜单位于屏幕的顶部，它由一行菜单条及其子菜单组成，包括文件、编辑、视图、格式、幅面、绘图、标注、修改、工具、窗口、帮助等菜单项。§1—1用户界面3．工具条§1—1用户界面§1—1用户界面4．命令行三、右键快捷菜单1．绘图区右键菜单§1—1用户界面2．界面元素配置菜单该菜单可以对快速启动工具栏和功能区的状态进行设置，并且无论在新老界面中，都可以控制功能区、主菜单、命令行、图库工具选项板、特性工具选项版、立即菜单、状态条、全部工具条等界面元素是否显示在界面中。§1—1用户界面3．状态条配置菜单状态条配置菜单用于控制状态条上各种功能元素的有无。可以开关的元素有命令输入区、当前命令提示、当前坐标、正交切换按钮、显示线宽切换按钮、动态输入开关按钮和智能点捕捉模式切换按钮。§1—2基本操作一、对象操作1.对象的概念在电子图板中，绘制在绘图区的各种曲线、文字、块等绘图元素实体，被称为图元对象，简称对象。一个能够单独拾取的实体就是一个对象。2．拾取对象拾取对象的方法可以分为点选、框选和全选。被选中的对象会被加亮显示，加亮显示的具体效果可以在系统选项中设置。图中虚线显示的实体为被拾取加亮的对象。§1—2基本操作（1）点选点选是指将光标移动到对象内的线条或实体上单击左键，该实体会直接处于被选中状态。（2）框选框选是指在绘图区选择两个对角点形成选择框拾取对象。框选不仅可以选择单个对象，还可以一次选择多个对象。正选反选§1—2基本操作（3）全选全选可以将绘图区能够选中的对象一次全部拾取。全选用快捷键为Ctrl+A。3．取消选择使用常规命令结束操作后，被选择的对象也会自动取消选择状态。如果想手工取...
