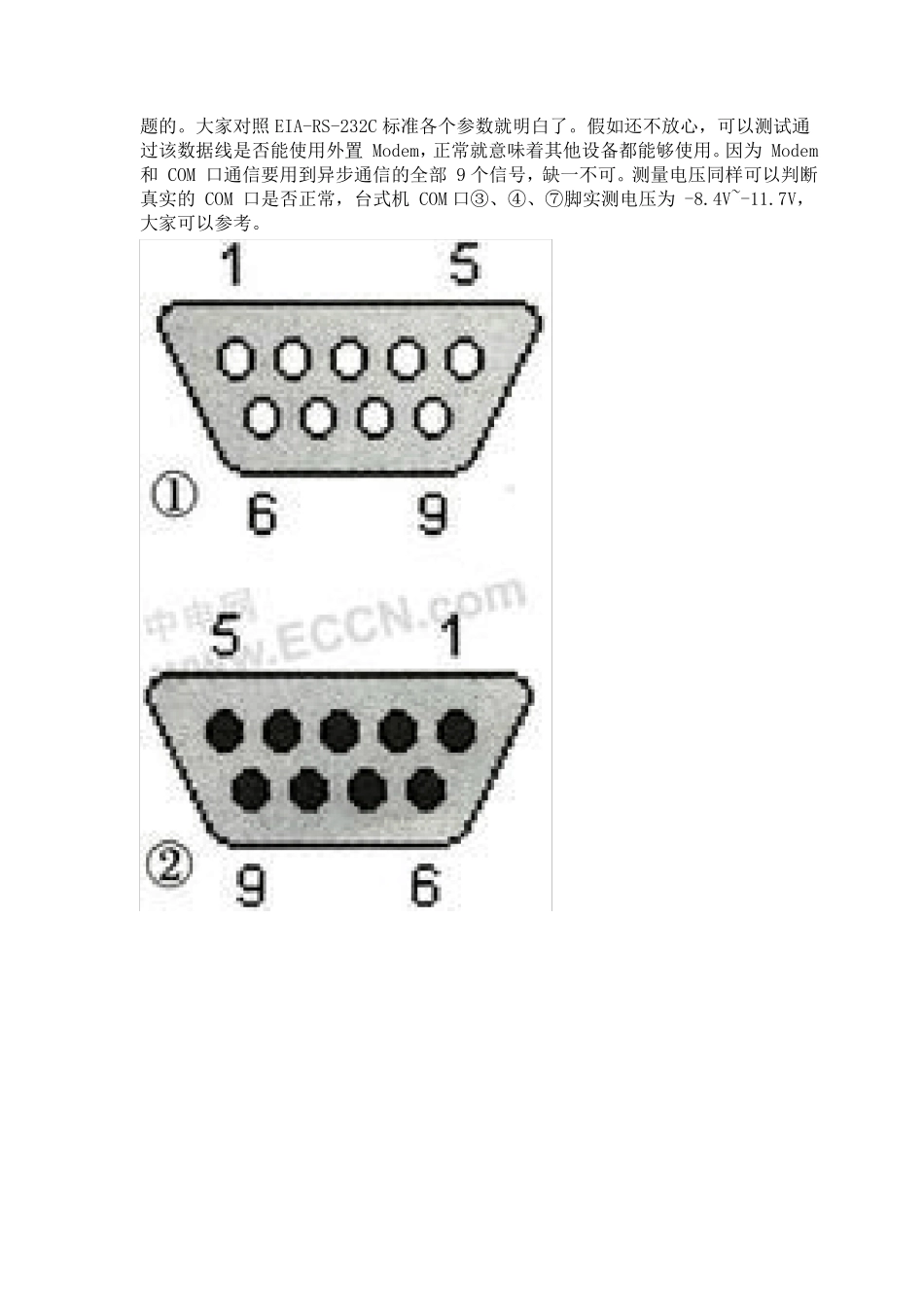

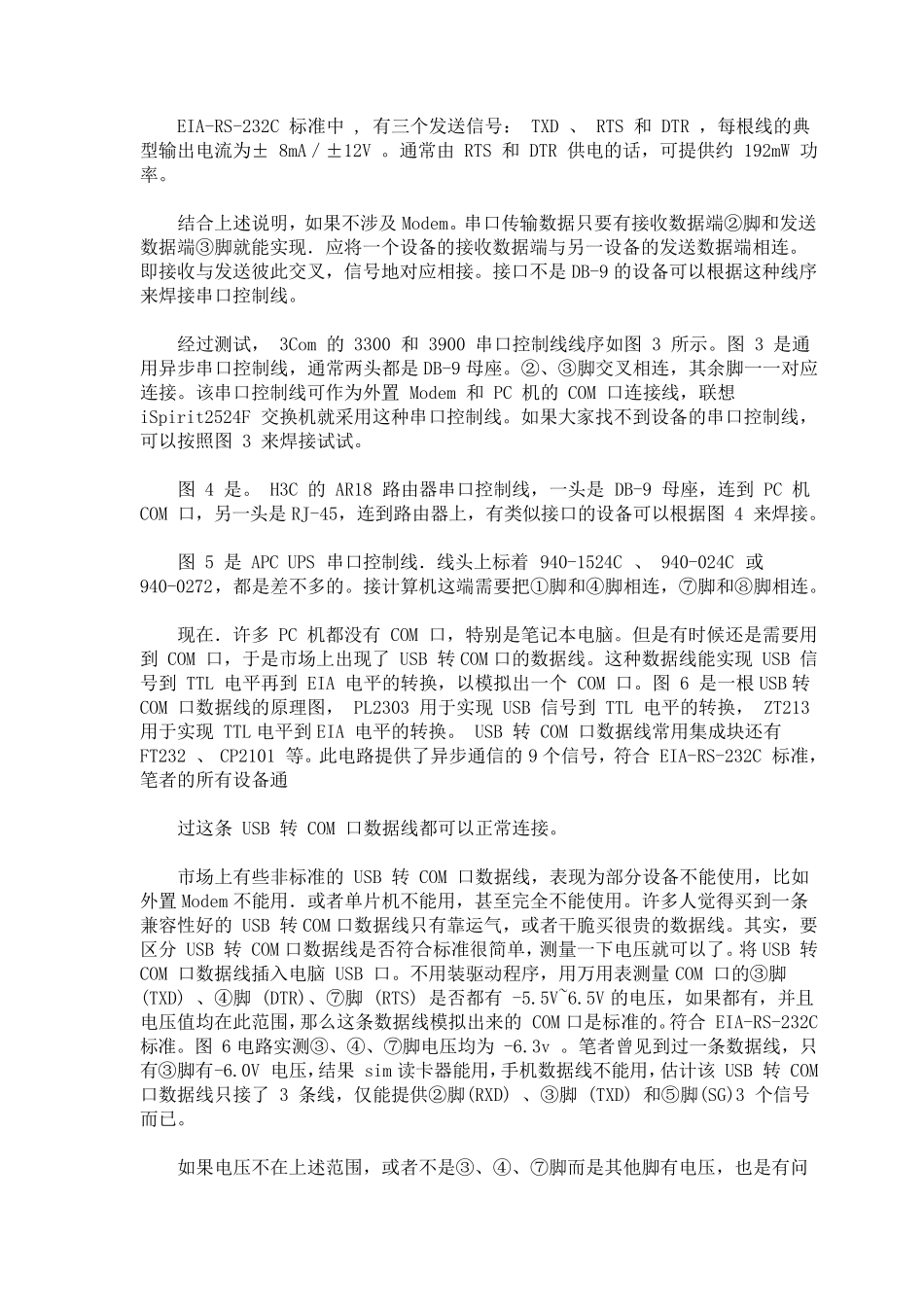

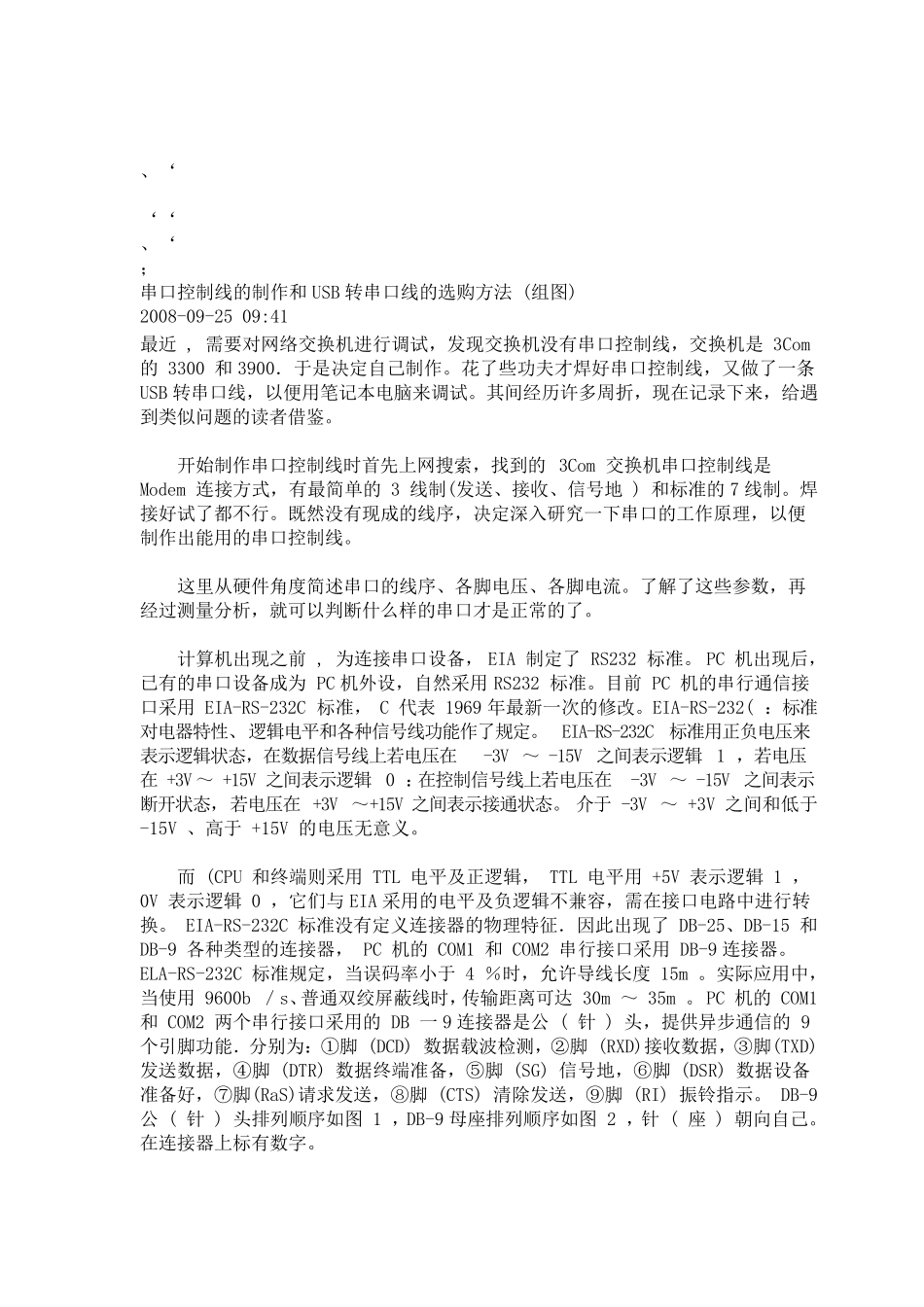

、‘ ‘‘ 、‘ ; 串口控制线的制作和 USB 转串口线的选购方法 (组图) 2008-09-25 09:41 最近 , 需要对网络交换机进行调试,发现交换机没有串口控制线,交换机是 3Com 的 3300 和 3900.于是决定自己制作。花了些功夫才焊好串口控制线,又做了一条USB 转串口线,以便用笔记本电脑来调试。其间经历许多周折,现在记录下来,给遇到类似问题的读者借鉴。 开始制作串口控制线时首先上网搜索,找到的 3Com 交换机串口控制线是 Modem 连接方式,有最简单的 3 线制(发送、接收、信号地 ) 和标准的 7 线制。焊接好试了都不行。既然没有现成的线序,决定深入研究一下串口的工作原理,以便制作出能用的串口控制线。 这里从硬件角度简述串口的线序、各脚电压、各脚电流。了解了这些参数,再经过测量分析,就可以判断什么样的串口才是正常的了。 计算机出现之前 , 为连接串口设备 , EIA 制定了 RS232 标准。 PC 机出现后 ,已 有的串口设备 成为 PC 机外 设,自然采 用 RS232 标准。目 前 PC 机的串行通 信接口采 用 EIA-RS-232C 标准, C 代 表 1969 年 最新 一次 的修 改 。EIA-RS-232( : 标准对电器 特 性 、逻 辑 电平 和各种 信号线功能作了规 定。 EIA-RS-232C 标准用正负 电压来表 示 逻 辑 状 态 ,在数据 信号线上若 电压在 -3V ~ -15V 之间表 示 逻 辑 1 ,若 电压在 +3V ~ +15V 之间表 示 逻 辑 0 : 在控制信号线上若 电压在 -3V ~ -15V 之间表 示断开状 态 ,若 电压在 +3V ~ +15V 之间表 示 接通 状 态 。 介 于 -3V ~ +3V 之间和低 于 -15V 、高 于 +15V 的电压无 意 义 。 而 (CPU 和终 端 则 采 用 TTL 电平 及 正逻 辑 , TTL 电平 用 +5V 表 示 逻 辑 1 , 0V 表 示 逻 辑 0 ,它 们 与 EIA 采 用的电平 及 负 逻 辑 不兼 容 ,需在接口电路 中 进行转换。 EIA-RS-232C 标准没有定义 连接器 的物 理特 征 .因 此 出现了 DB-25、DB-15 和 DB-9 各种 类型 的连接器 , PC 机的 COM1 和 COM2 串行接口采 用 DB-9 连接器 。ELA-RS-232C 标准规 定,当 误 码 率 小 于 4 % 时,允 许导 线长 度 15m 。实 际 应 用中 ,当 使 用 9600b / s、普 通 双 绞 屏 蔽 线时,传 输 距...
