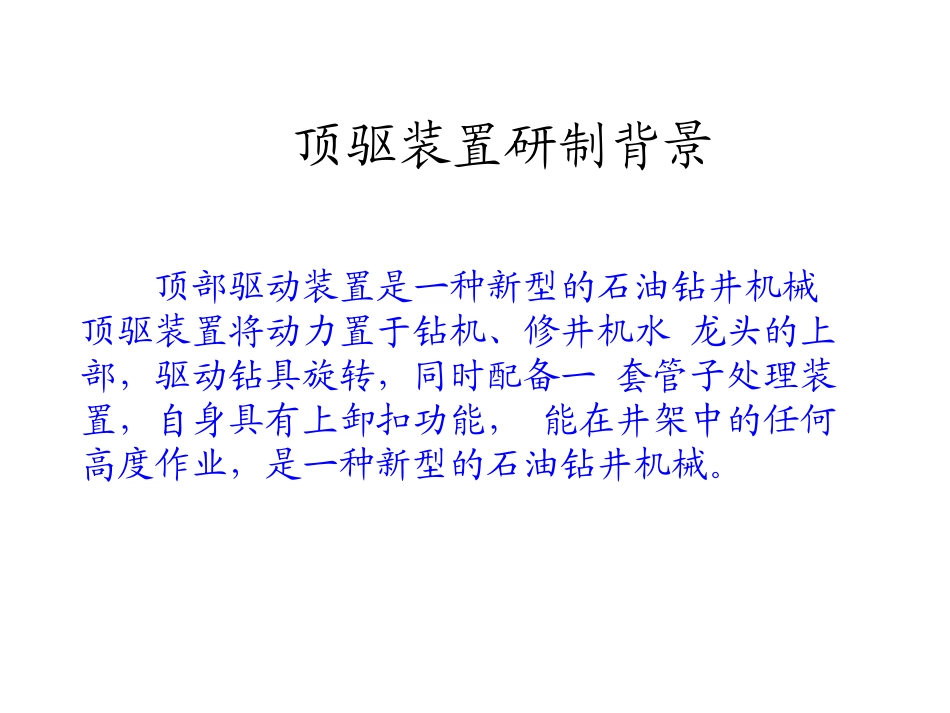

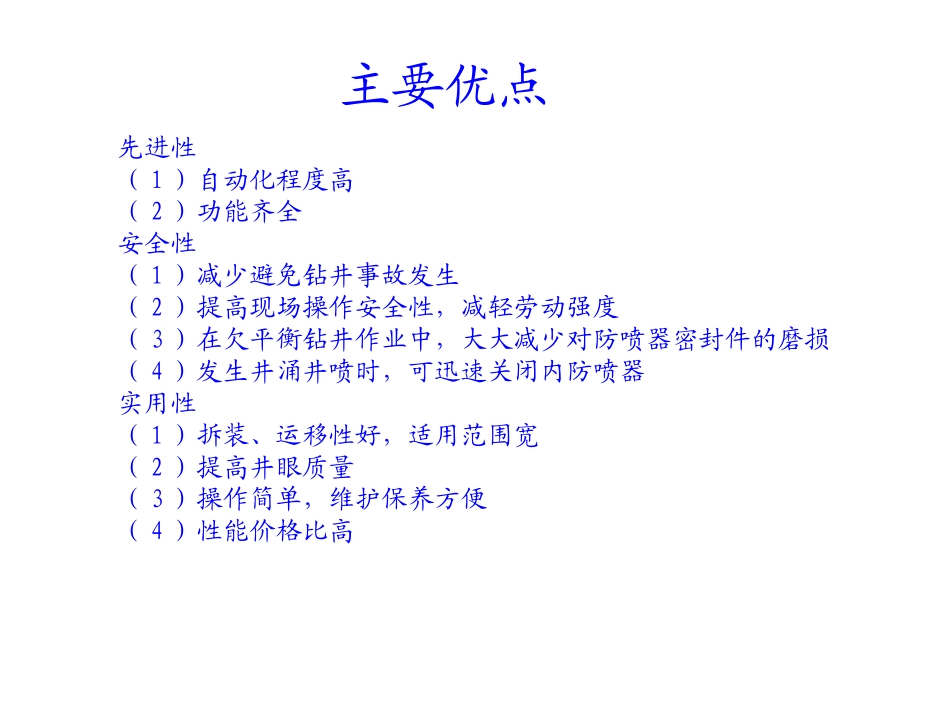

顶驱培训资料顶驱装置研制背景顶部驱动装置是一种新型的石油钻井机械顶驱装置将动力置于钻机、修井机水龙头的上部,驱动钻具旋转,同时配备一套管子处理装置,自身具有上卸扣功能,能在井架中的任何高度作业,是一种新型的石油钻井机械。主要优点先进性(1)自动化程度高(2)功能齐全安全性(1)减少避免钻井事故发生(2)提高现场操作安全性,减轻劳动强度(3)在欠平衡钻井作业中,大大减少对防喷器密封件的磨损(4)发生井涌井喷时,可迅速关闭内防喷器实用性(1)拆装、运移性好,适用范围宽(2)提高井眼质量(3)操作简单,维护保养方便(4)性能价格比高作业时间比较起下钻30%纯钻进30%非生产40%起下钻25%非生产35%纯钻进40%北石顶驱系列产品风冷装置阀组刹车总成减速箱冲管总成第一种方式第二种方式挂在游车上由倾斜油缸推动吊环吊卡作两个方向的运动,可实现前倾、后摆,并具有自动复位功能使吊环吊卡自动复位到中位。前倾可伸向鼠洞或二层台抓放钻杆;后摆的作用是使吊卡回位,最大后倾时使吊卡离钻台面更远,可充分利用钻柱进行钻进。前倾角度为30°,后倾角度为50°。摆动的水平距离与吊环长度有关倾斜油缸北石顶驱液压系统介绍(BPMTopDrivehydraulicsystem)液压系统概述、结构与工作原理•液压系统概述、结构与工作原理顶部驱动钻井装置除主旋转运动由主电机驱动外,其它功能如主体重量平衡、背钳夹紧与松开、吊环前倾与后倾、吊环中位、旋转头回转与锁紧、IBOP打开与关闭、主电机制动与松开等均由液压传动控制实现。为实现这些功能,由各种液压元件构成的组合,叫做液压回路。液压回路按给定的用途和要求组成的整体,叫做液压系统。液压系统通常由三个功能部分和辅助装置组成:•动力部分:液压泵—用以将机械能转换成液体压力能。蓄能器作为紧急或辅助动力源。•控制部分:各类压力、流量、方向等控制阀—用以实现对执行元件的运动速度、方向、作用力等的控制,也用于实现过载保护。•执行部分:液压缸、液压马达等—用以将液体压力能转换成机械能。•辅助部分:管道、蓄能器、过滤器、油箱、冷却器、压力表等。液压系统的型式:开式—泵从油箱吸油输入管路,油完成工作后排回油箱。顶部驱动钻井装置液压系统液压系统主动力部分基本性能参数一、基本性能参数•轴向柱塞变量泵额定工作压力20.7MPa•轴向柱塞变量泵峰值压力24.8MPa•轴向柱塞变量泵流量40L/min•轴向柱塞变量电动机功率15kW•电源380VAC/50Hz•电动机防爆等级EXdⅡBT4二、设定参数•轴向柱塞变量泵工作压力16MPa•轴向柱塞变量泵流量40L/min•系统安全阀压力19MPa液压泵的分类及图形符号液压泵按结构形式按输出流量能否变化齿轮泵叶片泵轴塞泵定量泵变量泵符号符号轴向泵的工作原理液压系统辅助动力部分基本性能参数•齿轮泵最高连续压力25MPa•齿轮泵最高尖峰压力:27.5MPa•齿轮泵排量14ml/r•齿轮泵电机功率1.5Kw1400r/min•电源380VAC/50Hz•电动机防爆等级EXdⅡBT4齿轮泵的结构特点泵工作压力为2.5MPa,属于低压齿轮泵液压是如何工作通电当缸1活塞杆伸至某位置时行程阀4被压下上位工作简单实例液压系统控制部分外形及机能符号•一、方向阀外形、机能符号液压系统控制部分外形及机能符号双液控单向阀二、压力阀的外形、基本性能参数及机能符号液压系统控制部分外形及机能符号减压溢流阀溢流阀液压系统控制部分外形及机能符号三、流量阀外形、基本性能参数及机能符号液压系统控制部分外形及机能符号液压系统执行部分基本参数一、平衡油缸三、IBOP油缸五、刹车油缸•缸径:125mm•缸径:63mm•缸径:40mm•杆径:70mm•杆径:40mm•行程:20mm•行程:185mm•行程:115mm•工作压力:21MPa•外径:152mm•工作压力:21MPa六、背钳油缸•工作压力:25MPa•缸径:250mm二、倾斜油缸四、锁紧油缸•最大工作扭矩:125kN.m•缸径:80mm•缸径:50mm•行程:50mm•杆径:50mm•杆径:32mm•工作压力:16MPa•行程:675mm•行程:65mm七、液压马达•外径:108mm•外径:90mm•最大扭力:122Nm•工作压力:25MPa•工作压力:16MPa•最大速度:240r/min液压系统辅助部分基本性能参数液压系统启动前的准备工...
